可调式通用弹簧钢丝弯折加工夹具结构

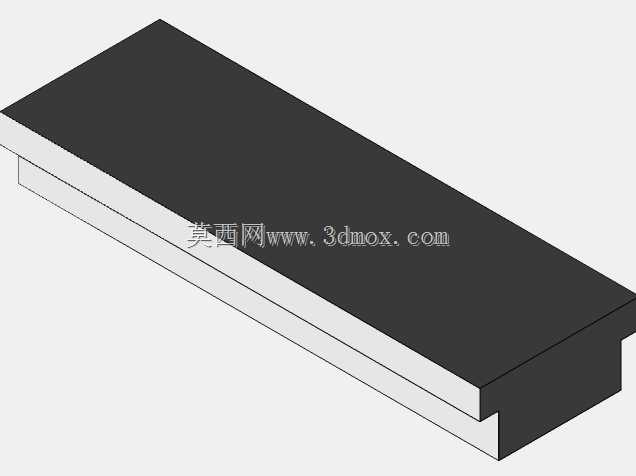

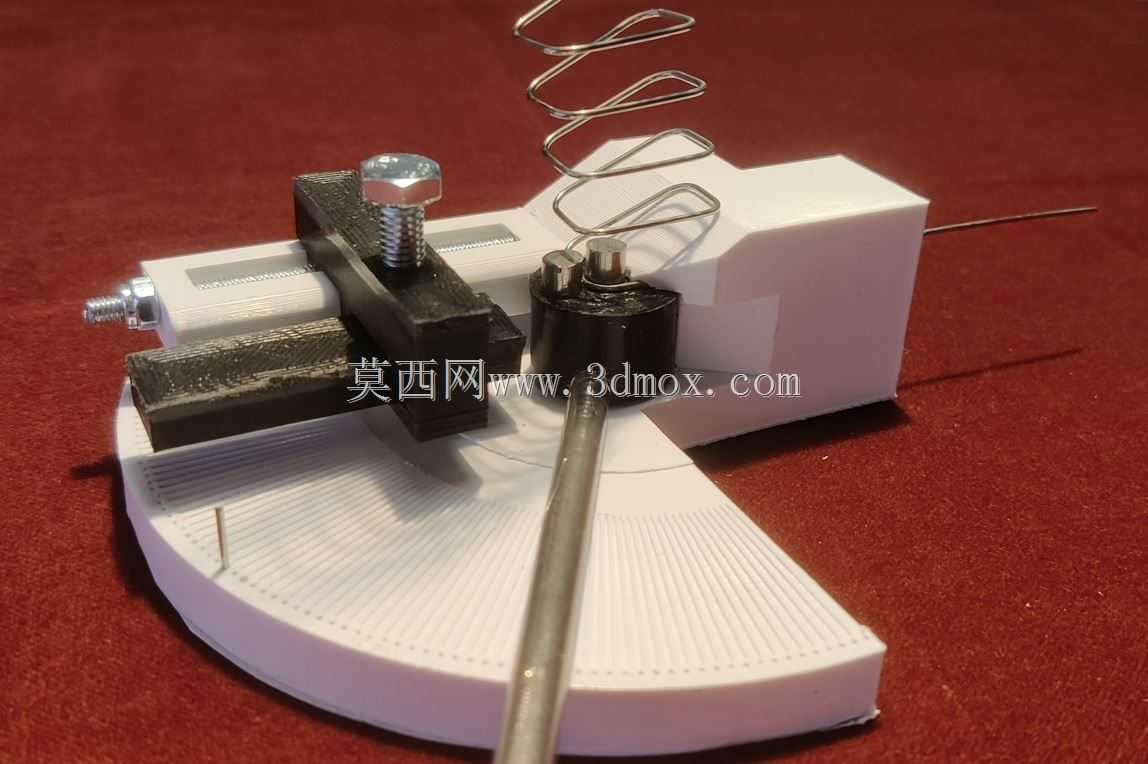

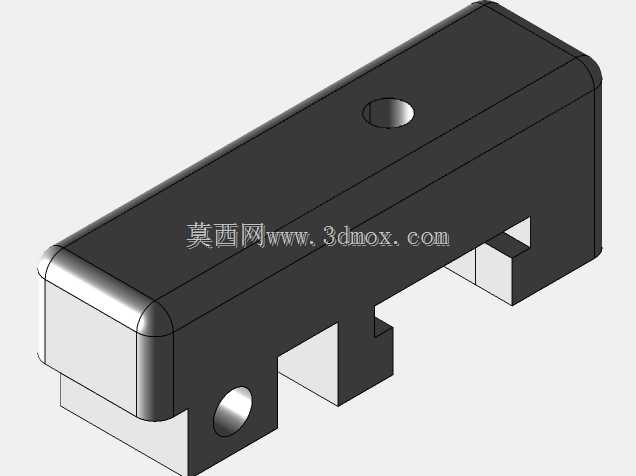

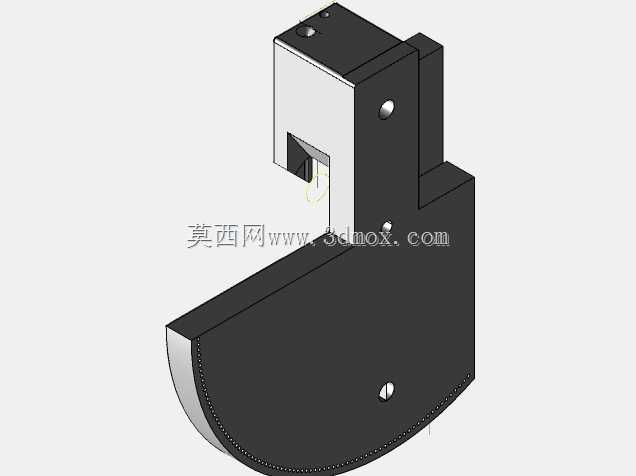

　　在小批量定制弹簧加工、非标机械配件试制、创客工坊线材成型场景中，常规弹簧加工设备往往针对批量标准化生产设计，面对小批量、多变径、多变折角的多边形压缩螺旋弹簧加工需求时，存在换型成本高、调试周期长的问题，这款可调式弹簧钢丝弯折夹具正是针对这类场景开发的桌面级加工工装。从结构设计逻辑来看，该夹具采用分体式模块化布局，底座采用扇形刻度基座设计，基座表面蚀刻有角度刻度线，可在弯折作业时直接读取弯折角度，无需额外搭配角度量具，减少工序间的测量辅助时间。基座上设置有可滑移的定位锁紧模块，模块通过T型槽与基座连接，可根据待加工弹簧的钢丝直径、弯折半径调整夹持位置，锁紧采用手拧螺栓结构，无需额外工具即可完成位置锁定，适配现场快速换型的作业需求。

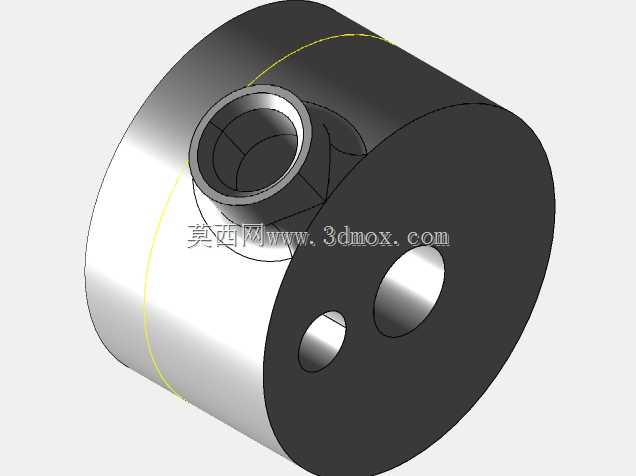

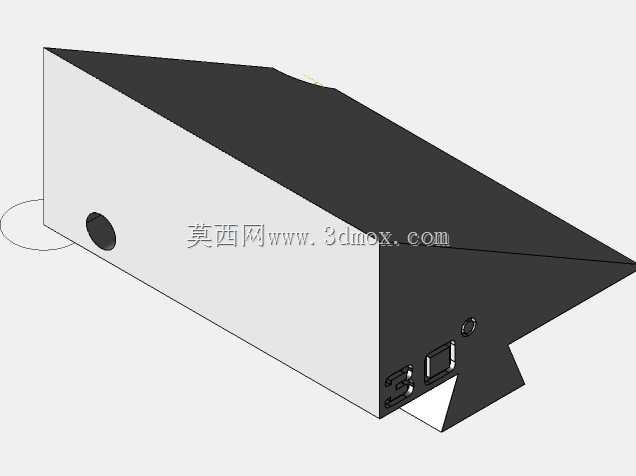

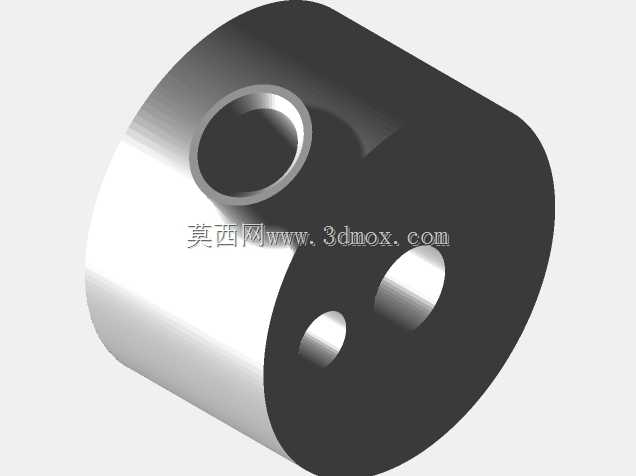

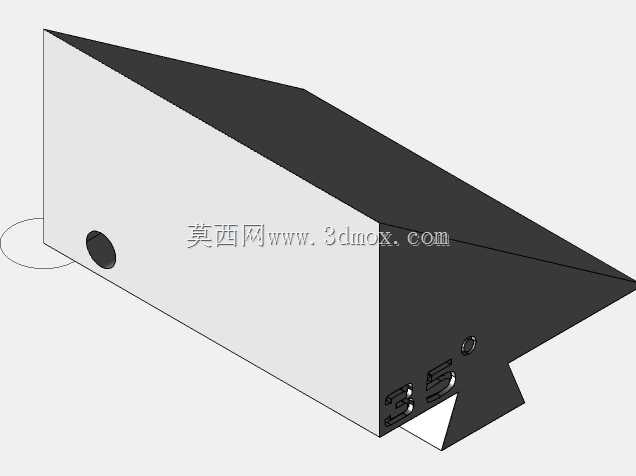

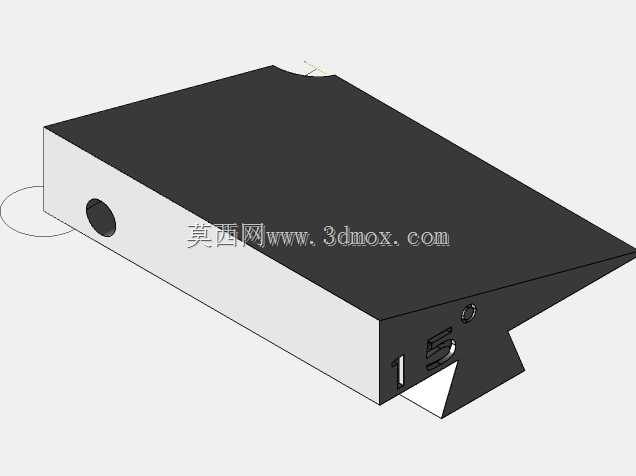

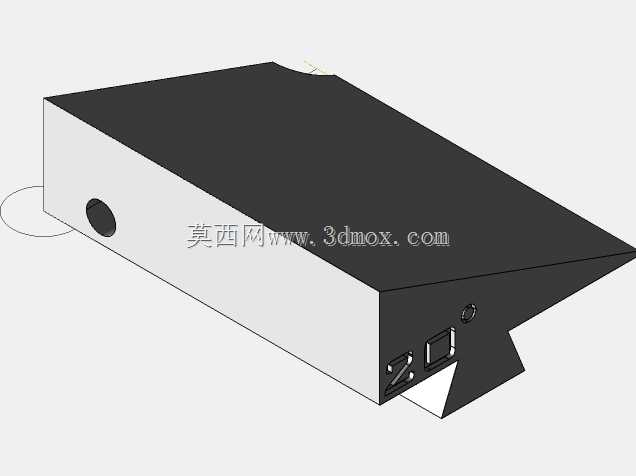

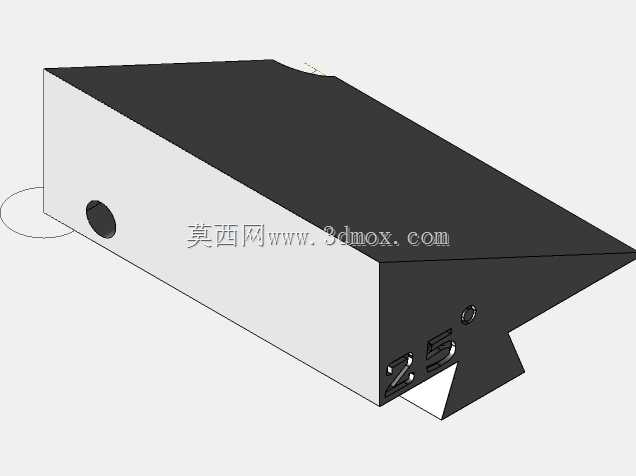

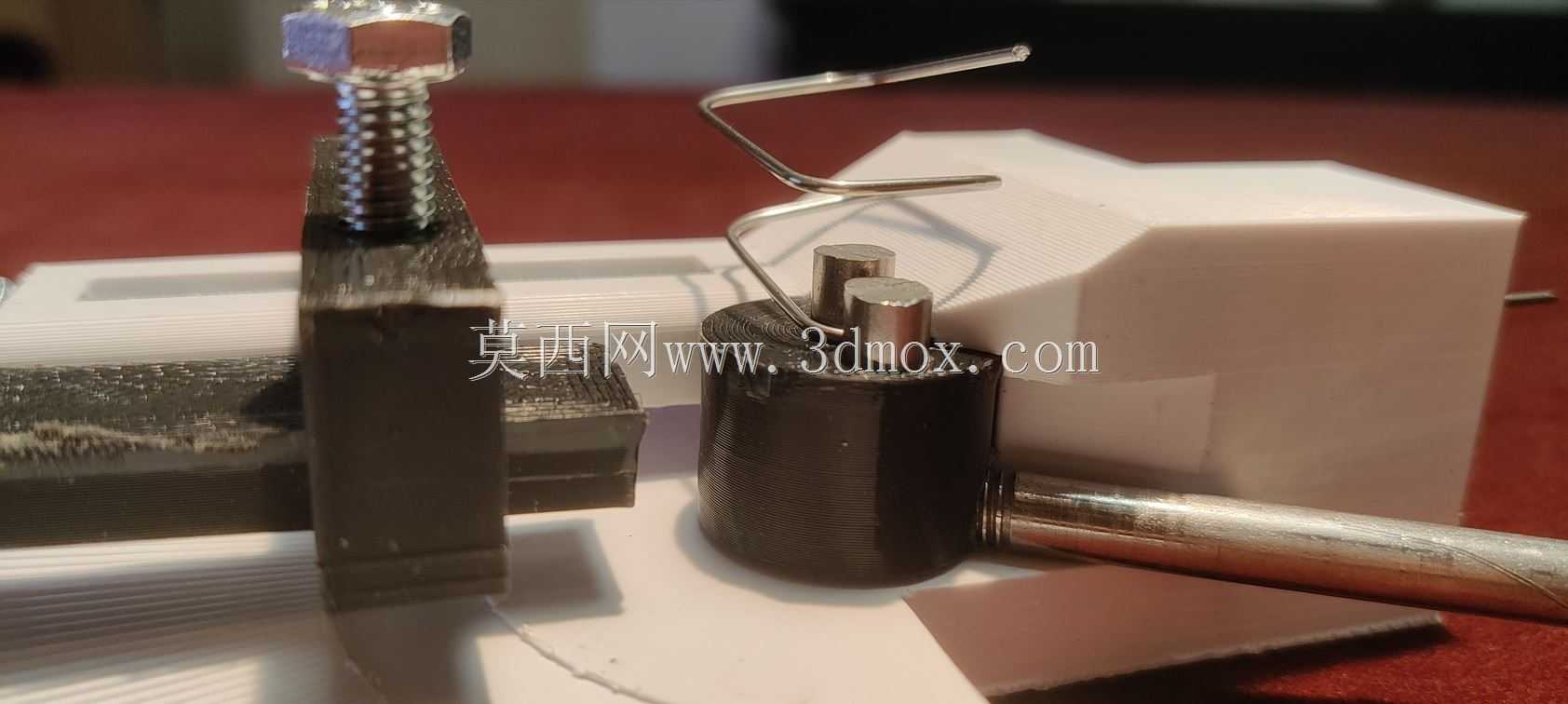

　　核心弯折工位设置有可更换的成型芯轴，芯轴根据不同弯折半径做系列化尺寸设计，更换时仅需插拔固定销即可完成，可覆盖常用小线径弹簧钢丝的弯折半径需求，避免单一芯轴无法适配多规格加工的局限。夹具的进料端设置有可调式线材导向块，导向块开有对应不同线径的导向槽，可根据待加工钢丝直径更换适配槽口的导向块，保证钢丝进料过程中无偏摆，避免弯折过程中因线材偏移导致的成型尺寸超差。从安装边界来看，该夹具整体采用桌面式安装设计，底座预留有台钳夹持位与螺栓固定孔，既可以通过台钳快速固定在常规钳工工作台面上，也可以通过螺栓永久固定在专用工位台架上，整体占用工作台面尺寸较小，适合小型加工工位、实验室试制场景的空间布局。在实际使用过程中，

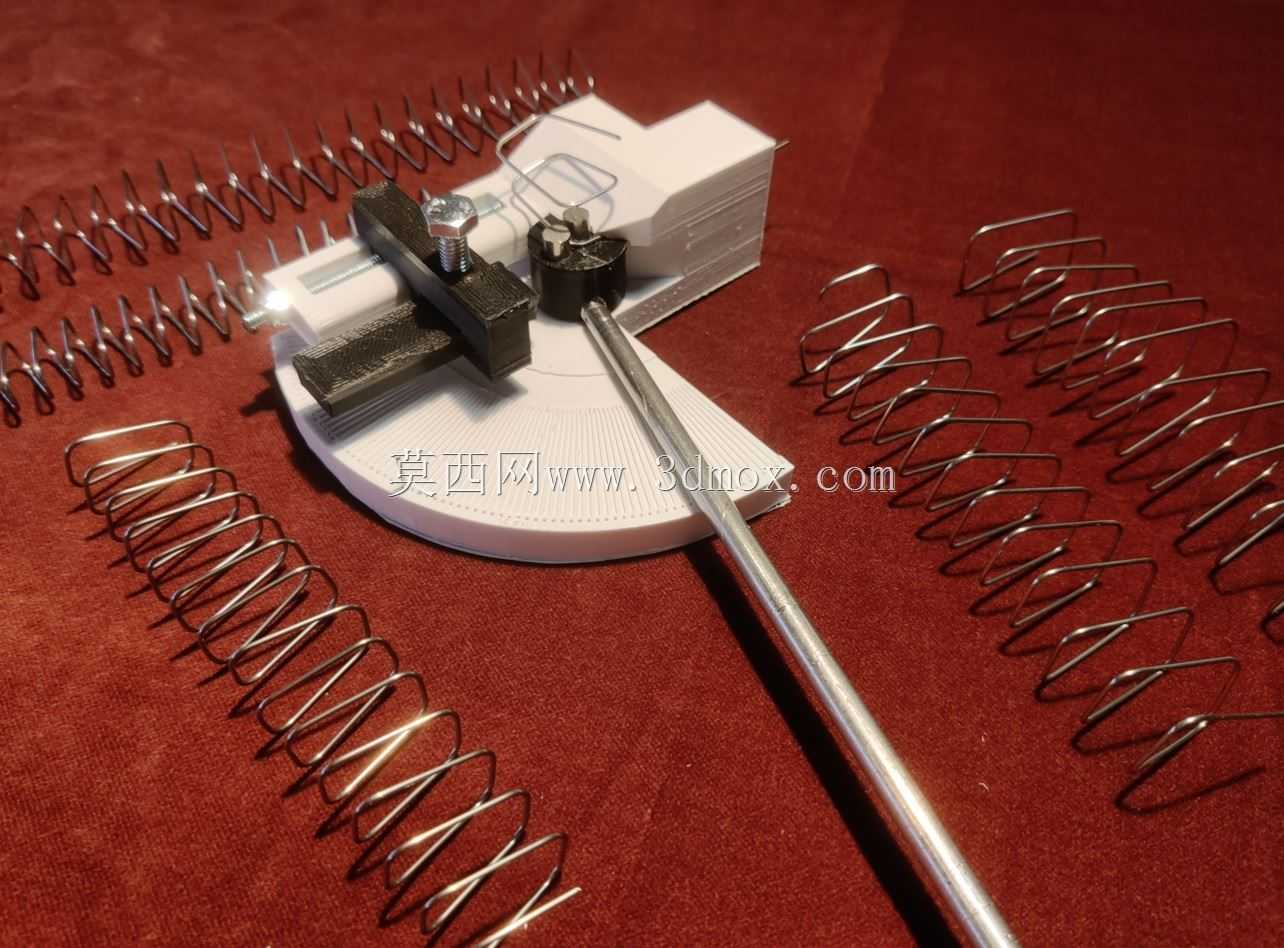

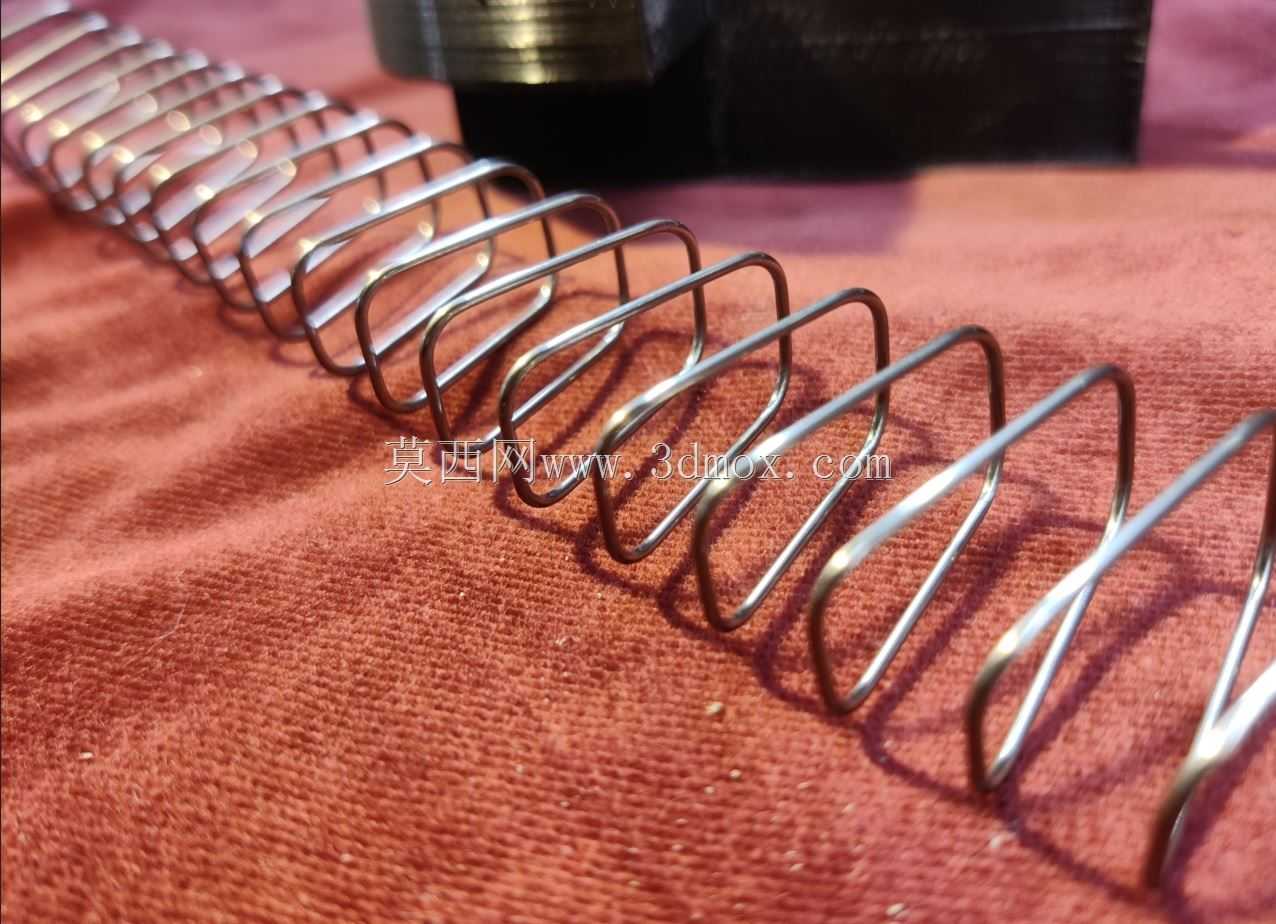

　　该夹具可完成多边形压缩弹簧的连续弯折作业，配合角度刻度可精准控制每一段簧身的弯折角度，通过调整定位模块的位置可控制每一段直边的长度，成型后的弹簧尺寸一致性较好，可满足非标机械装配、小型设备维修替换弹簧的加工需求。夹具的受力结构经过优化，锁紧模块与弯折芯轴的受力点均做了加强处理，在弯折常用线径弹簧钢丝时无结构变形，长期使用的精度保持性较好。配套的结构设计充分考虑了3D打印制作的可行性，不同受力等级的零件对应不同的填充参数，主体非受力结构可采用较低填充率打印，受力锁紧部件采用高填充率打印，兼顾制作成本与结构强度，个人制作者可通过桌面级3D打印完成整套夹具的制作，无需复杂的机加工工序，大幅降低了小批量弹簧加工的工装投入成本。
