FRC赛事597队竞技对抗机器人结构设计

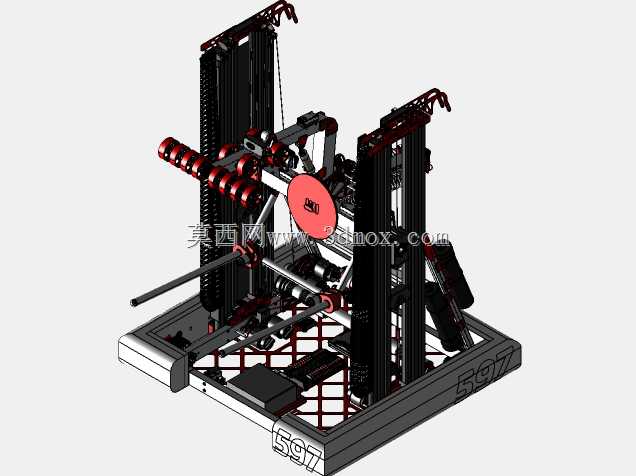

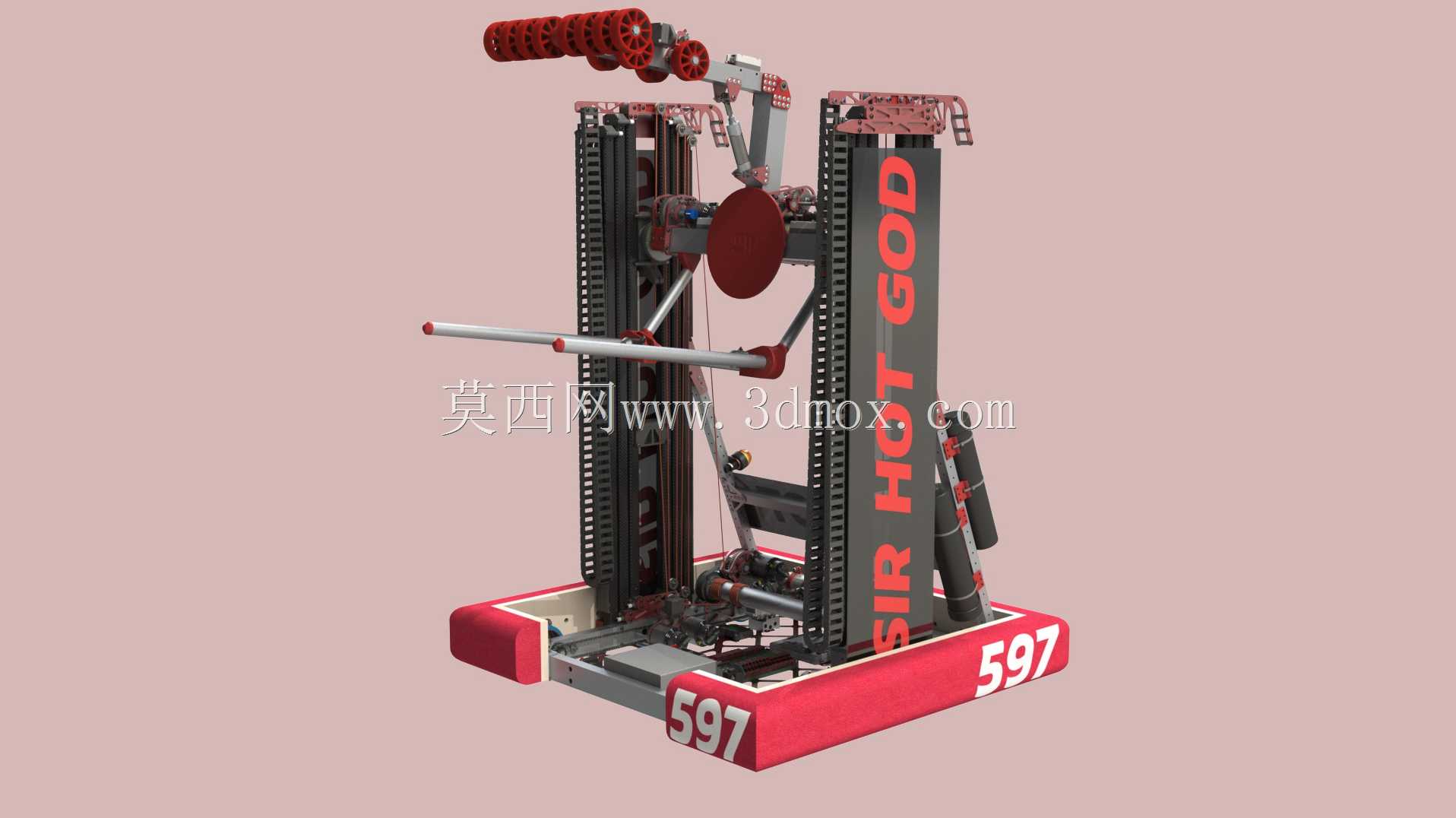

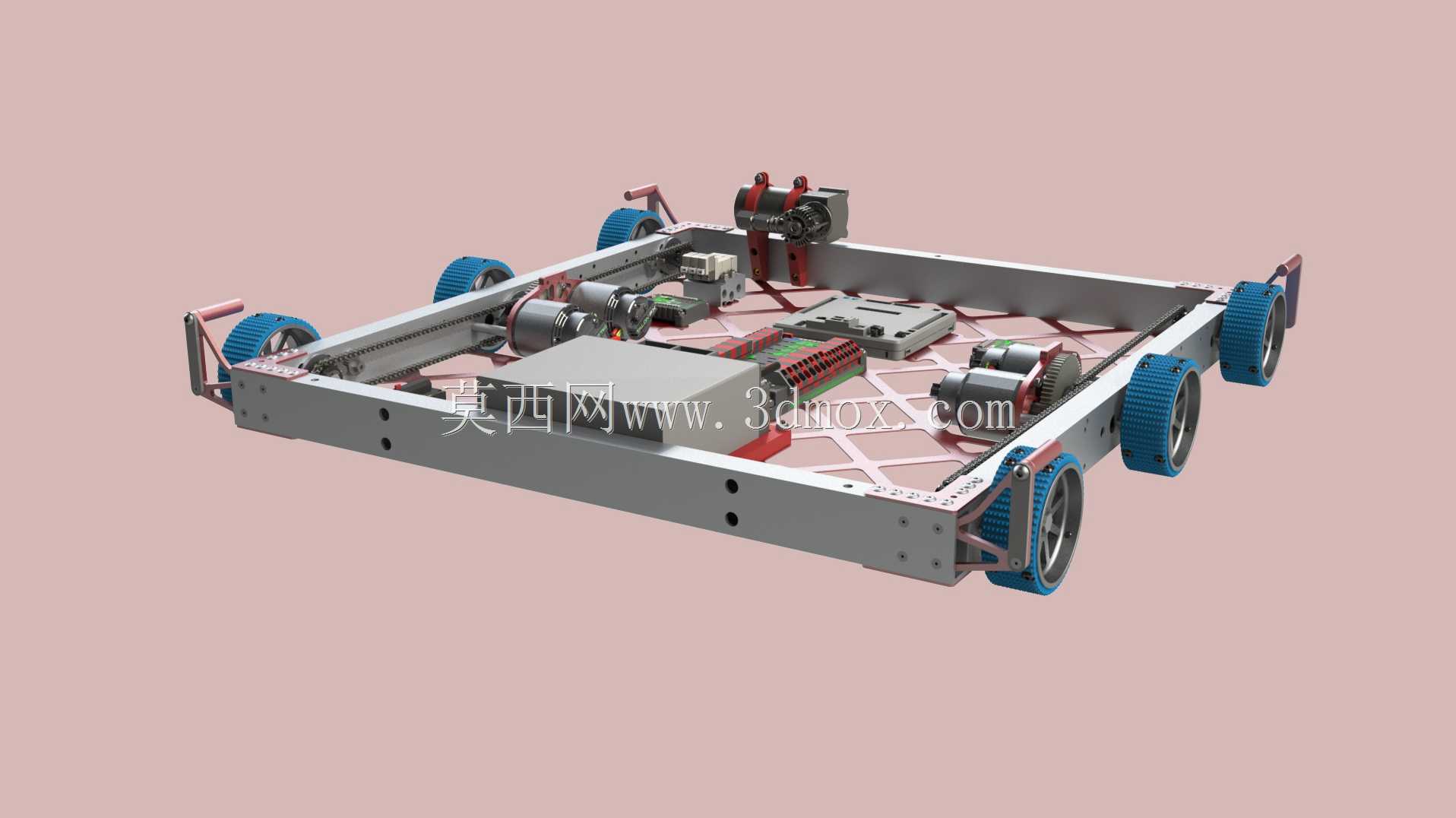

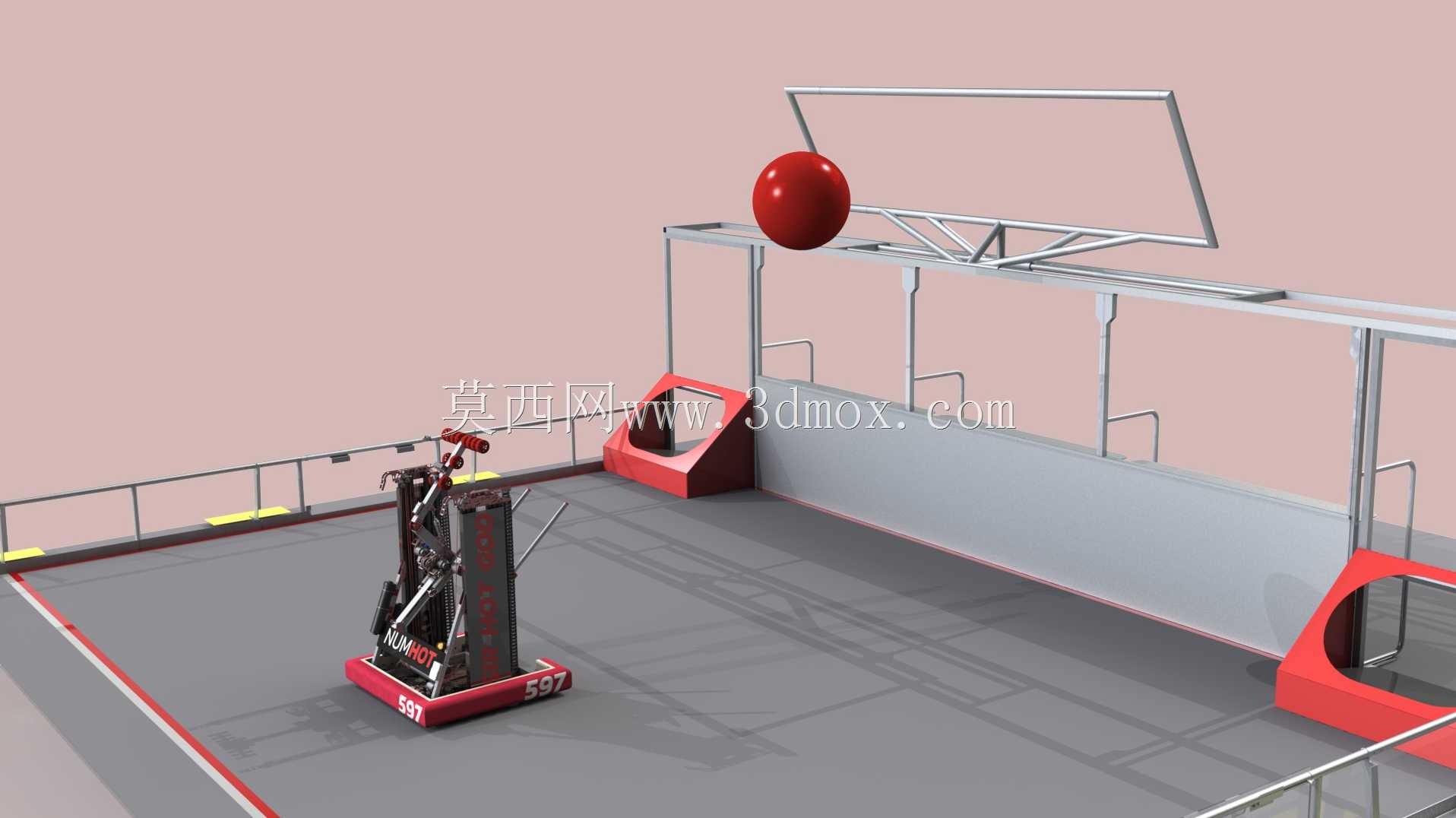

　　该竞技类机器人主要面向青少年工程创新赛事的对抗场景设计，核心用途是在指定赛场区域内完成物料拾取、投射、障碍突破以及对抗防守类任务，整体结构围绕赛事规则限定的边界尺寸搭建，底座采用矩形框架式焊接结构，底部预留标准轮组安装位，可适配不同规格的麦克纳姆轮或常规驱动轮组，满足赛场内全向移动、快速启停的动作需求。

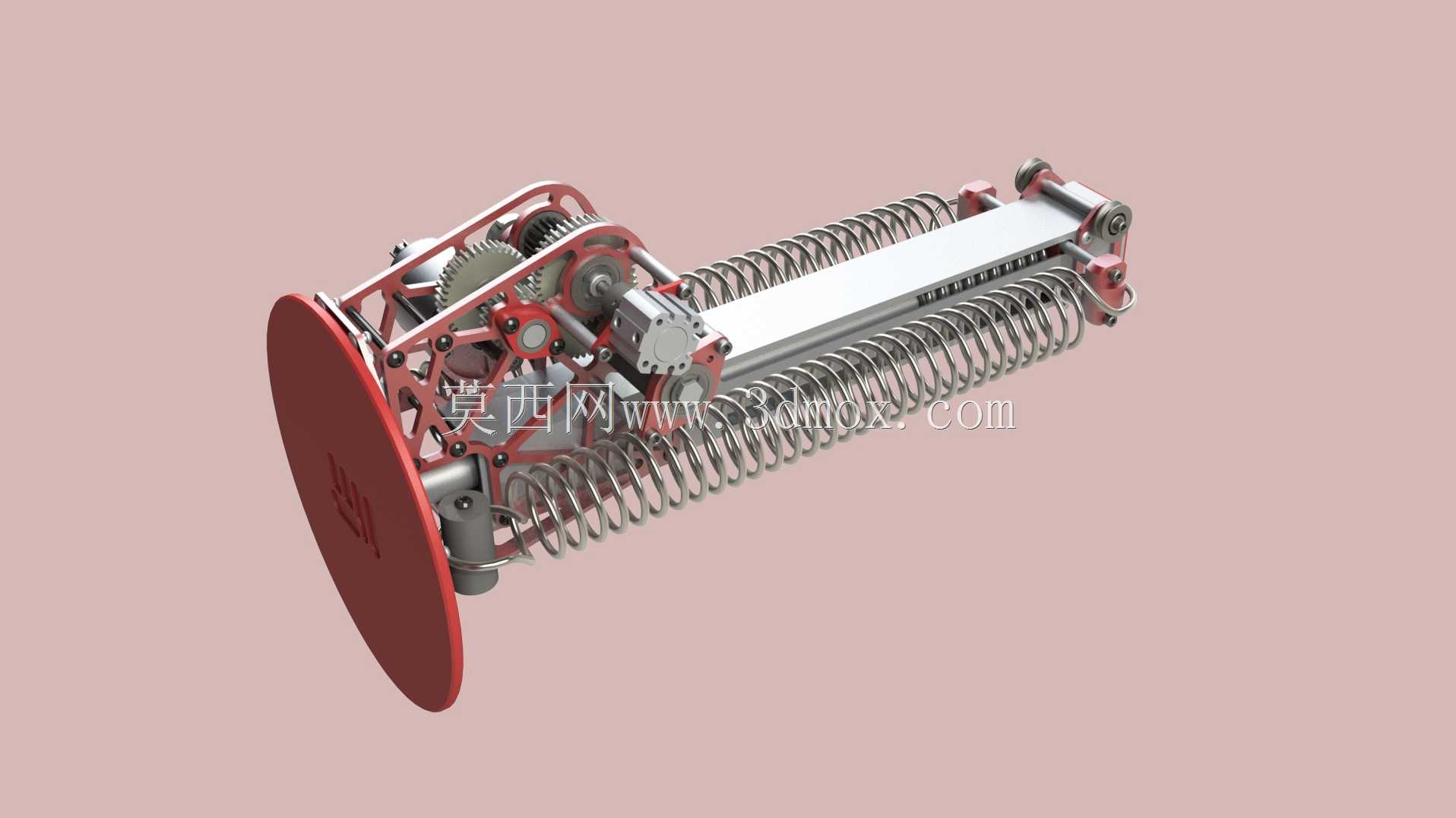

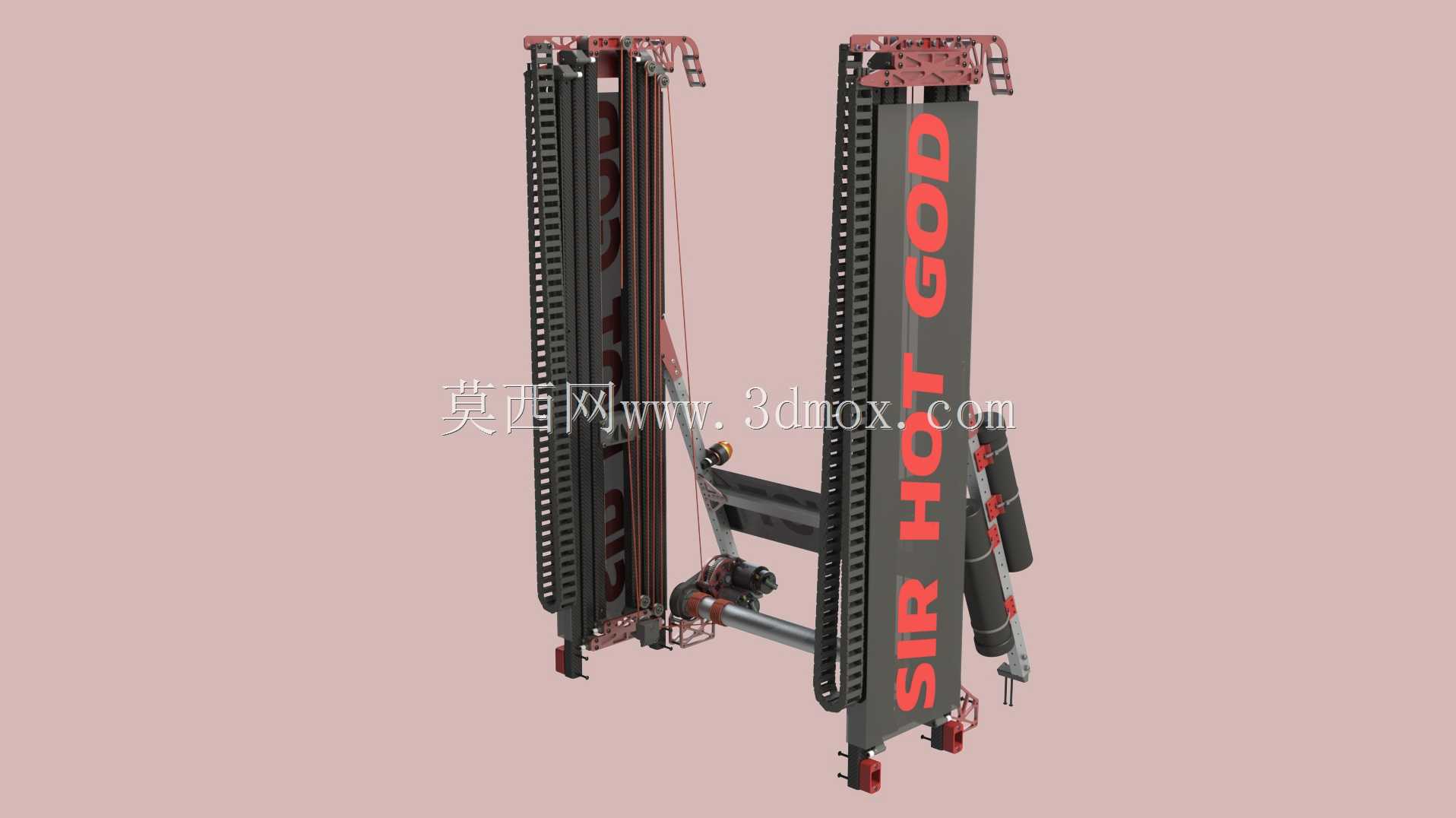

　　主体升降部分采用双立柱同步带传动结构，立柱采用铝型材拼接成型，搭配线性导轨做滑动导向，保证升降架在上下行程内的运动直线度，避免高速动作下出现卡滞或偏载问题；升降架顶端集成滚筒式拾取机构，通过多组橡胶滚轮的差速转动实现对圆形赛事物料的快速卷入与夹持，配合横向伸缩的拨杆结构，可完成物料的位置调整与定向投射动作。侧部立板集成了设备走线槽与电气元件安装位，将驱动电机、控制器、供电模块的安装空间做分层规划，避免运动部件与线缆产生干涉，同时预留快拆接口，方便赛事现场快速更换故障元件。

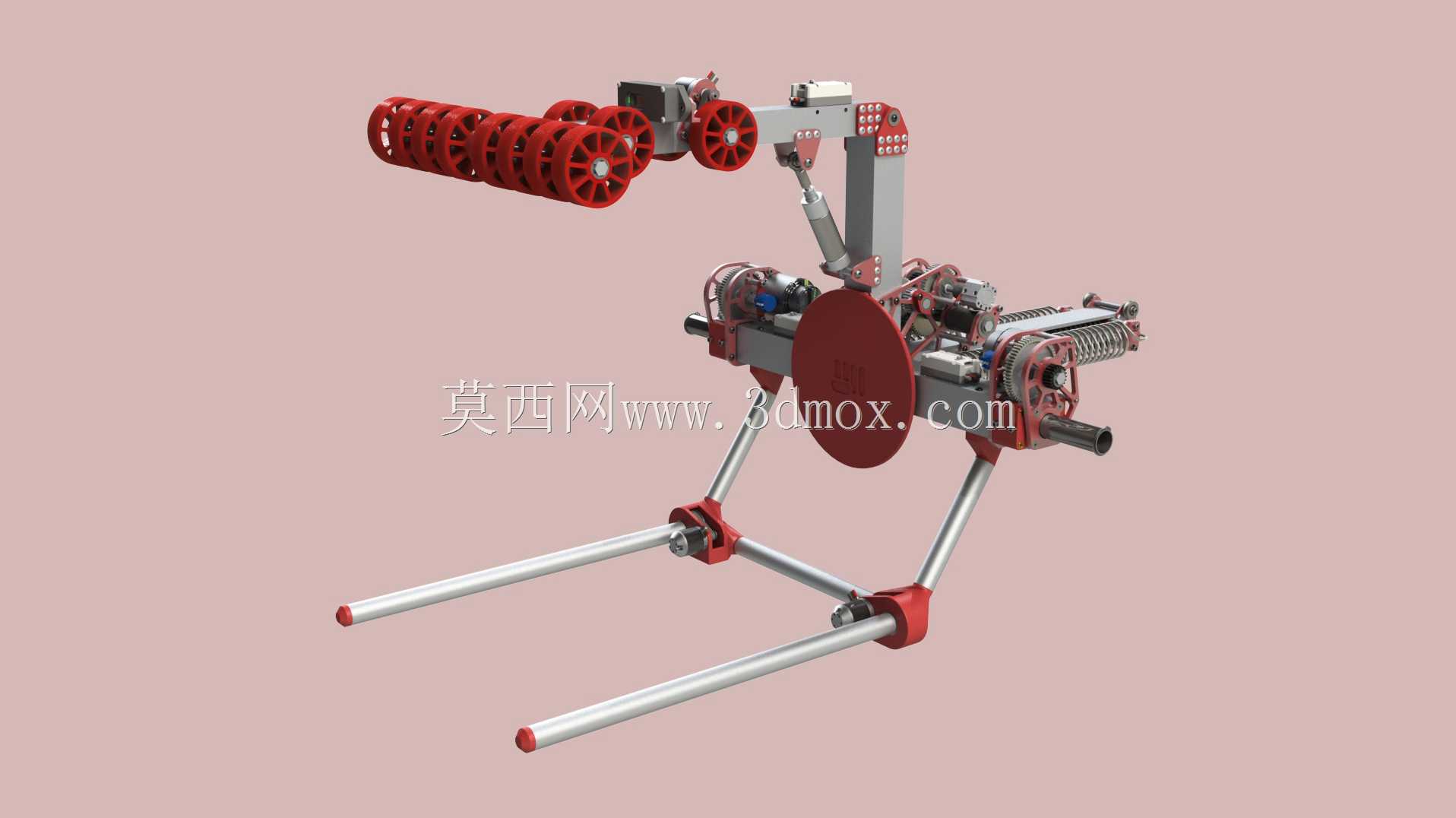

　　设计阶段优先考虑了赛场对抗中的结构强度需求，底座边角做了防撞包边处理，所有受力连接点均采用角码加固搭配螺栓锁紧，避免碰撞过程中出现结构散架问题；整体重心控制在底座几何中心偏下位置，保证高速转向、对抗推挤时的设备稳定性，不会出现侧翻风险。上部投射机构的俯仰角度通过舵机驱动连杆结构调节，可根据投射距离调整出料角度，配合滚筒转速的匹配调整，实现不同距离下的物料精准投递。

　　从安装边界来看，整体结构完全适配赛事规则的尺寸限定，所有外伸部件在初始状态下均不超出底座轮廓边界，动作状态下的最大伸展尺寸也符合赛事的安全要求，各运动机构的行程均设置了硬限位与软限位双重保护，避免超程导致的结构损坏。各功能模块采用模块化设计思路，拾取、升降、投射、移动四个子系统可独立拆装，方便根据不同赛事任务快速更换功能组件，适配不同的对抗策略需求。
