RC遥控航模专用驻车飞轮结构设计

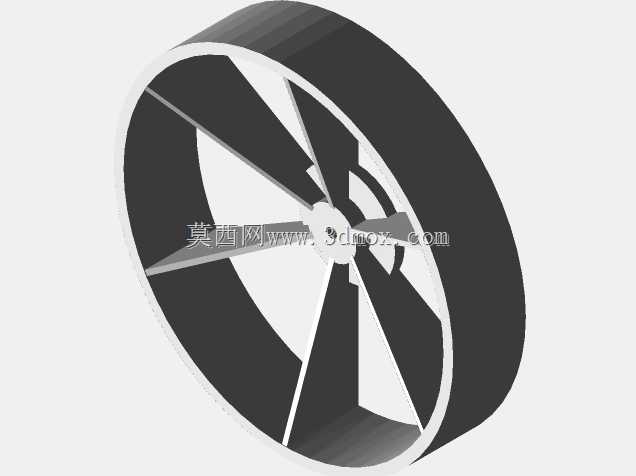

　　这款轮组结构针对小型固定翼遥控航模的草地起降场景开发，核心解决原有小直径起落架轮在割草场地起降时易卡草、滚动阻力大、着陆冲击缓冲不足的问题。设计阶段首先明确安装边界：轮组需适配常规3mm直径的起落架钢轴，轴向安装宽度控制在12mm以内，避免轮组突出机身过多增加飞行风阻，同时轮缘直径设定为65mm，相比原配40mm直径轮组提升了越障高度，可轻松越过草长15mm以内的平整割草场地，不会出现轮缘卡入草茎导致航模侧翻的问题。结构设计上采用辐条式镂空轮芯，轮芯与轴套一体化成型，轴套位置预留0.2mm的轴孔间隙，既保证轮组转动顺滑无卡滞，又不会因间隙过大出现起降时轮组晃动的问题；六根等距分布的辐条采用15°倾斜角布置，

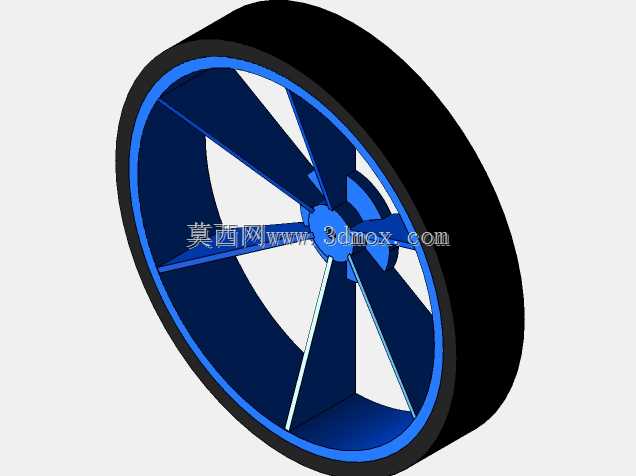

　　在降低整体重量的同时保证径向承载能力，单轮静态承重可达500g，完全满足1.5kg级以内小型固定翼航模的着陆冲击载荷要求，着陆时辐条可产生微小弹性形变吸收部分冲击能量，降低起落架与机身连接位置的应力集中。轮缘部分采用双层结构设计，内层为3D打印的PLA硬质轮辋，外层包裹3mm厚度的EVA泡沫层，泡沫层与轮辋通过过盈配合加定位槽固定，起降时泡沫层可提供足够的摩擦力，在草地、硬化塑胶场地起降时均不会出现打滑侧滑的问题，同时泡沫层的缓冲作用可降低硬着陆时的弹跳幅度，提升航模着陆稳定性。单轮整体重量控制在9g，不会给航模增加过多的无效载荷，轮组的动平衡精度控制在G16级以内，高速滑跑时不会出现明显的轮组振动，

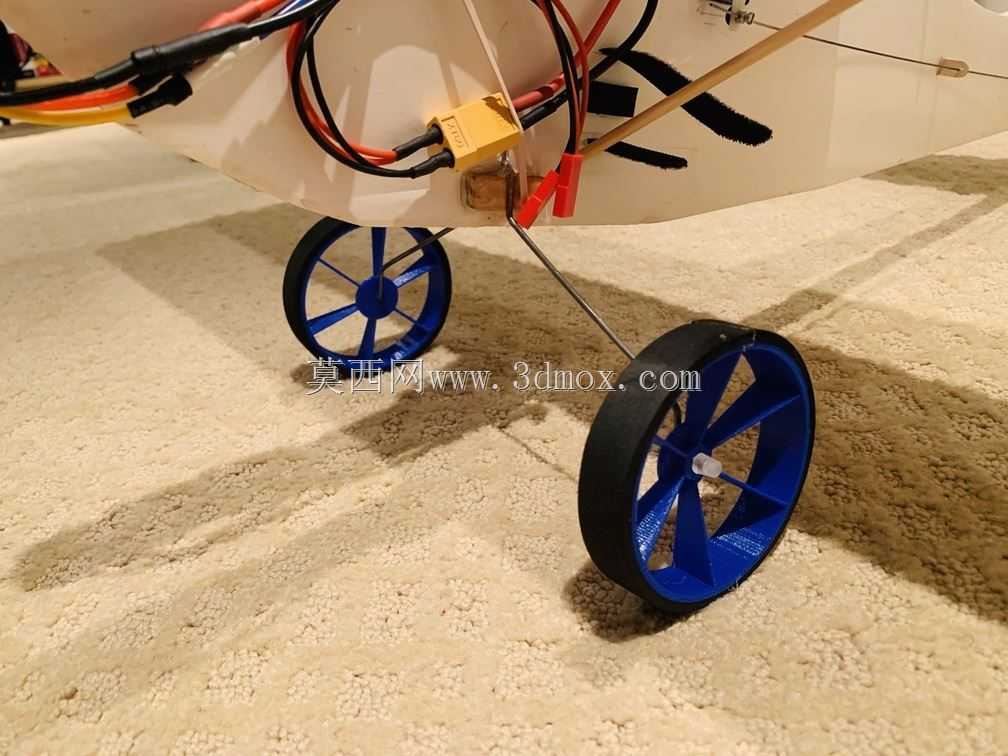

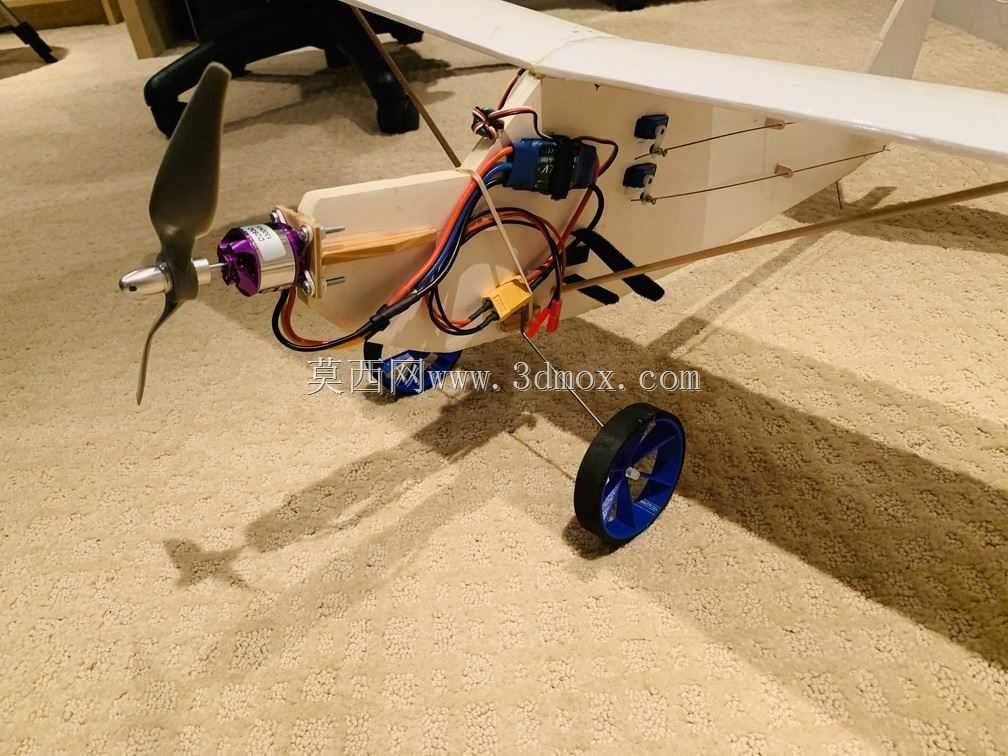

　　避免振动传递到机身影响航模滑跑方向稳定性。实际装配时无需额外定制连接件，直接替换原有起落架轮即可完成升级，轮芯两侧预留0.5mm的垫片安装位，可根据起落架轴的长度调整垫片厚度，保证轮组轴向无窜动，适配市面上绝大多数小型固定翼航模的起落架安装尺寸。
