CNC加工用带气夹头电机5c回转工作台

　　这款5c规格回转台，是针对CNC加工场景开发的精密分度执行部件，核心适配立式加工中心、小型精雕机的多面加工需求，可直接加装在机床原有工作台面，无需对床身结构做破坏性改造，就能实现工件的周向分度回转，完成原本需要多次装夹才能加工的侧面孔系、槽位、斜面特征，大幅减少重复装夹带来的定位误差，提升小型精密零件的加工一致性。

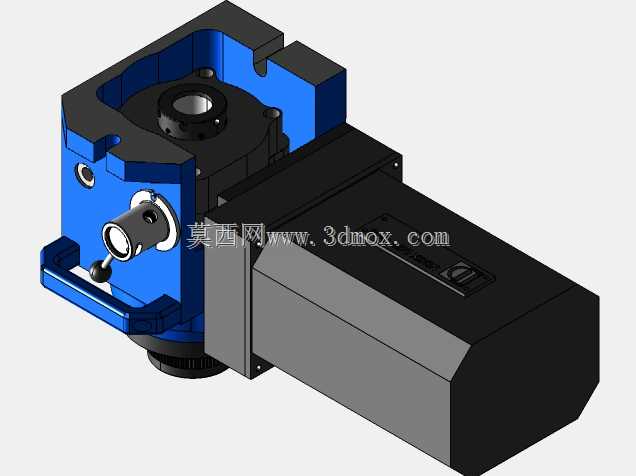

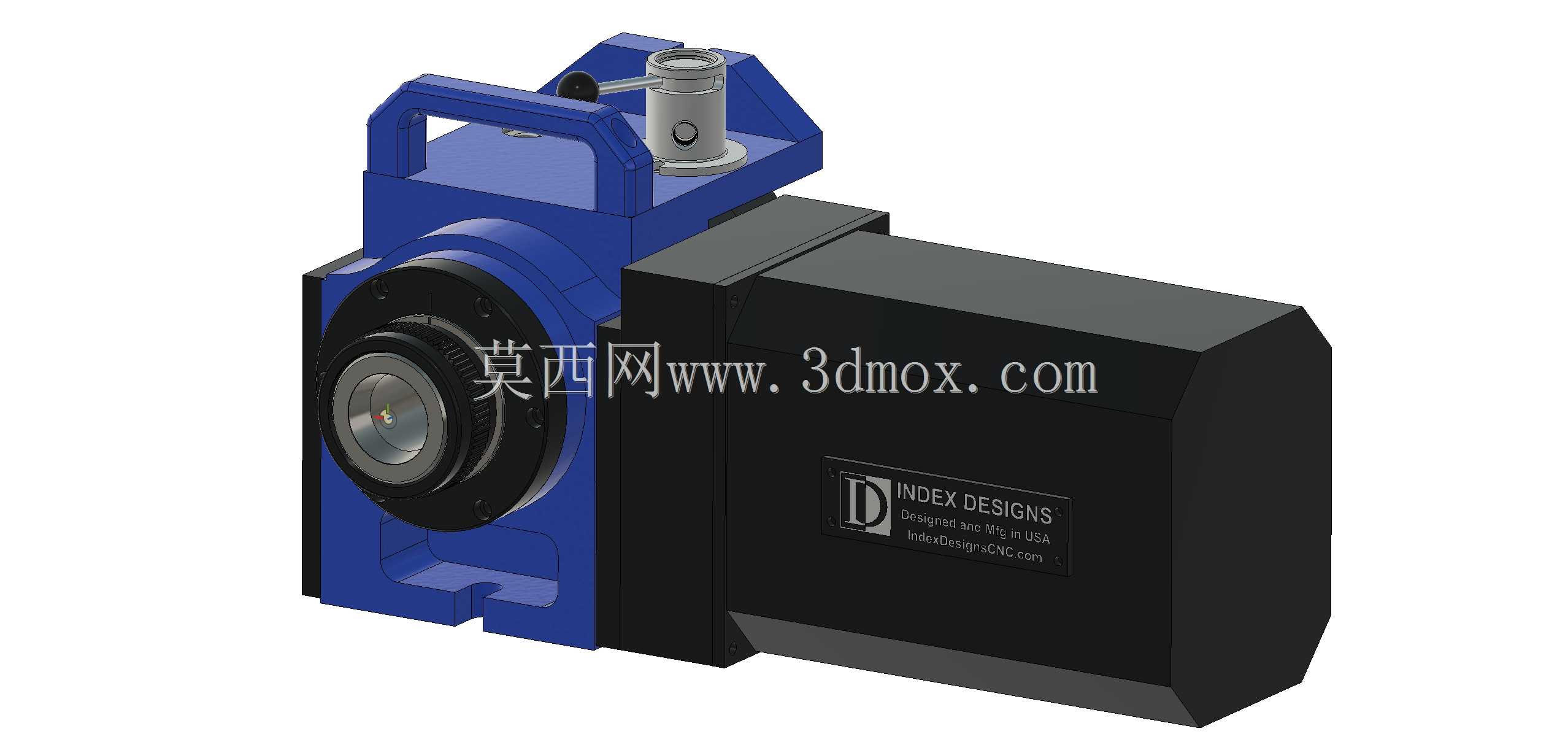

　　从结构设计逻辑来看，该回转台将驱动单元、回转主轴、装夹机构做了一体化集成，后端黑色壳体为内置驱动与传动组件的容纳腔，前端蓝色部分为主轴支撑与安装基准结构，顶部设置的提手结构，方便单人完成设备的搬运与工位调整，适配小批量多品种加工场景下的频繁工位切换需求。主轴端采用标准5c夹头安装接口，搭配内置的空气夹头锁紧机构，可直接装夹对应规格的棒料、小型异型工件，锁紧动力由压缩空气提供，锁紧力稳定且响应速度快，避免了手动锁紧的操作误差与效率损耗。

　　在安装边界上，该回转台的底面为平整安装基准面，预留了标准T型槽安装孔位，可直接匹配多数加工中心工作台的T型槽间距，安装时仅需打表校正主轴回转中心与机床X轴的平行度即可完成调试，无需额外制作过渡连接板。整体外形紧凑，横向长度控制在常规小型加工中心的工作台行程范围内，不会占用过多工作台有效加工空间，安装后可保留足够的工位来安装平口钳等其他工装，适配多工装共线加工的需求。

　　功能特性上，该回转台可实现连续回转与固定角度分度两种工作模式，回转支撑采用高刚性轴承组，可承受铣削加工过程中的径向与轴向切削力，避免重切削时出现主轴颤动导致的加工面粗糙度超差问题。气路接口设置在设备侧方，可直接对接机床现有压缩空气管路，通过机床M代码即可控制夹头的锁紧与松开动作，无需额外搭建独立控制回路，接线接气逻辑简单，方便现场调试人员快速完成设备联调。在实际生产场景中，这类回转台常被用于小型五金零件、精密轴类零件、3C产品结构件的多面加工，比如加工小型阀体的周向油孔、轴类零件的键槽与平面、连接器外壳的侧面卡扣结构，都可以通过一次装夹完成全部工序，有效缩短单件加工的辅助时间，降低操作人员的劳动强度。设计过程中充分考虑了日常维护的便利性，传动组件的润滑注油口设置在易操作的位置，日常保养无需拆解设备主体即可完成注油维护，气路密封件采用标准通用规格，后期更换维护成本较低。
