CNC双轴带空气夹头5c旋转工作台结构

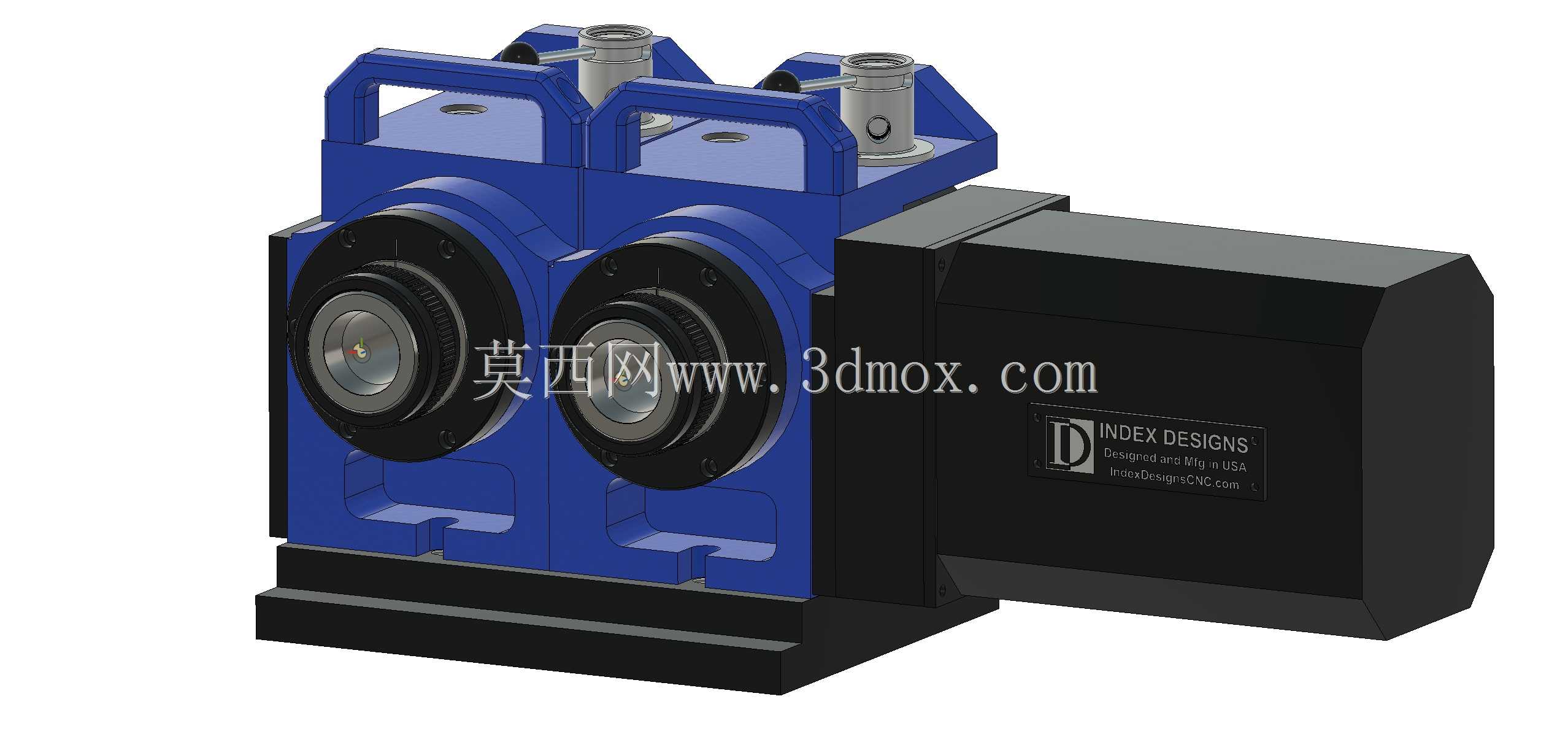

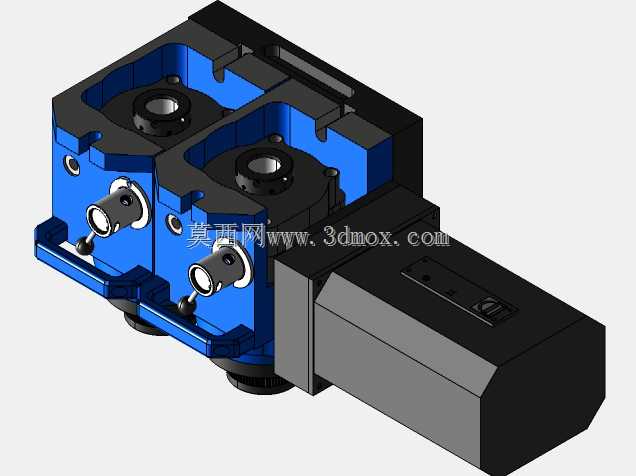

　　这款双轴5c旋转执行机构，主要适配中小型立式CNC加工中心的第四轴拓展场景，在精密零件小批量加工、多面复合工序一次装夹完成的工况中十分常用，能有效减少工件重复装夹带来的定位误差，缩短工序流转的辅助时间。从结构布局来看，主体采用并列双轴头设计，两个旋转轴的同轴度、端面跳动公差在建模时严格按照精密回转部件的行业标准设定，每个轴端标配5c规格的空气夹头，依靠压缩空气驱动夹头的锁紧与松开动作，相比手动锁紧的夹头，装夹效率提升明显，同时锁紧力稳定均匀，能适配棒料、小型异形件的夹持需求，夹持范围覆盖常规5c夹头可兼容的工件直径区间。

　　驱动端采用集成式伺服安装位，电机与回转主体通过法兰直连，省去了额外的同步带或齿轮传动结构，既压缩了整体安装占用空间，也降低了传动背隙对回转精度的影响。主体支撑部分采用高刚性的铸铁式基座结构，建模时对基座的壁厚、加强筋布局做了对应优化，保证在重切削工况下的结构刚性，减少切削振动带来的加工表面质量问题。安装边界方面，基座底部预留了标准的T型槽安装孔位，可直接匹配加工中心工作台的常见T型槽间距，无需额外制作过渡转接板；整体宽度控制在双轴并列布局的最小合理尺寸，不会过度占用工作台的有效加工行程，轴向的总长度也充分考虑了加工中心Z轴的行程上限，避免安装后出现超程问题。

　　从设计思路上，这款结构优先保证回转精度与装夹便利性，气路接口布置在轴体顶部，采用标准快插接口规格，方便现场气路的快速接驳，气路走线做了内置处理，避免加工过程中切屑、切削液对气路管路的损伤。轴体的密封结构采用多层迷宫式密封设计，能有效阻挡切削液和细微切屑进入回转轴承腔，延长核心回转部件的维护周期。双轴独立控制的设计，可实现两个工位的同步回转或者单独角度调整，既可以同时加工两个相同零件提升加工效率，也可以通过角度差配合完成特殊异形件的多工序加工，在小型精密五金零件、医疗器件、精密接插件的加工场景中适配性很强。建模过程中对每个配合面的公差、装配间隙都做了对应还原，夹头的锁紧行程、活塞的运动范围都按照实际气动元件的参数做了匹配，能直接用于后续的工程出图、结构校核或者虚拟装配验证。
