兼容多系统数控五轴转台结构设计

　　这款数控五轴转台的结构设计，核心围绕多品牌数控系统的适配性展开，从结构布局到安装接口都做了通用性考量，可直接匹配发那科、法道、安川、三菱、格兰泰科等主流伺服驱动系统，无需额外定制转接结构，能大幅缩短设备改造或新机集成的调试周期。从实际加工场景来看，这类转台主要搭载在立式加工中心、龙门铣削设备上，用来完成复杂曲面零件、多面体结构件的一次装夹多面加工，比如航空航天领域的结构支架、汽车零部件的异形壳体、精密模具的型腔加工，都能通过第五轴的旋转分度，避免多次装夹带来的定位误差，同时减少工件转运、重复找正的辅助工时，提升加工精度一致性与生产效率。

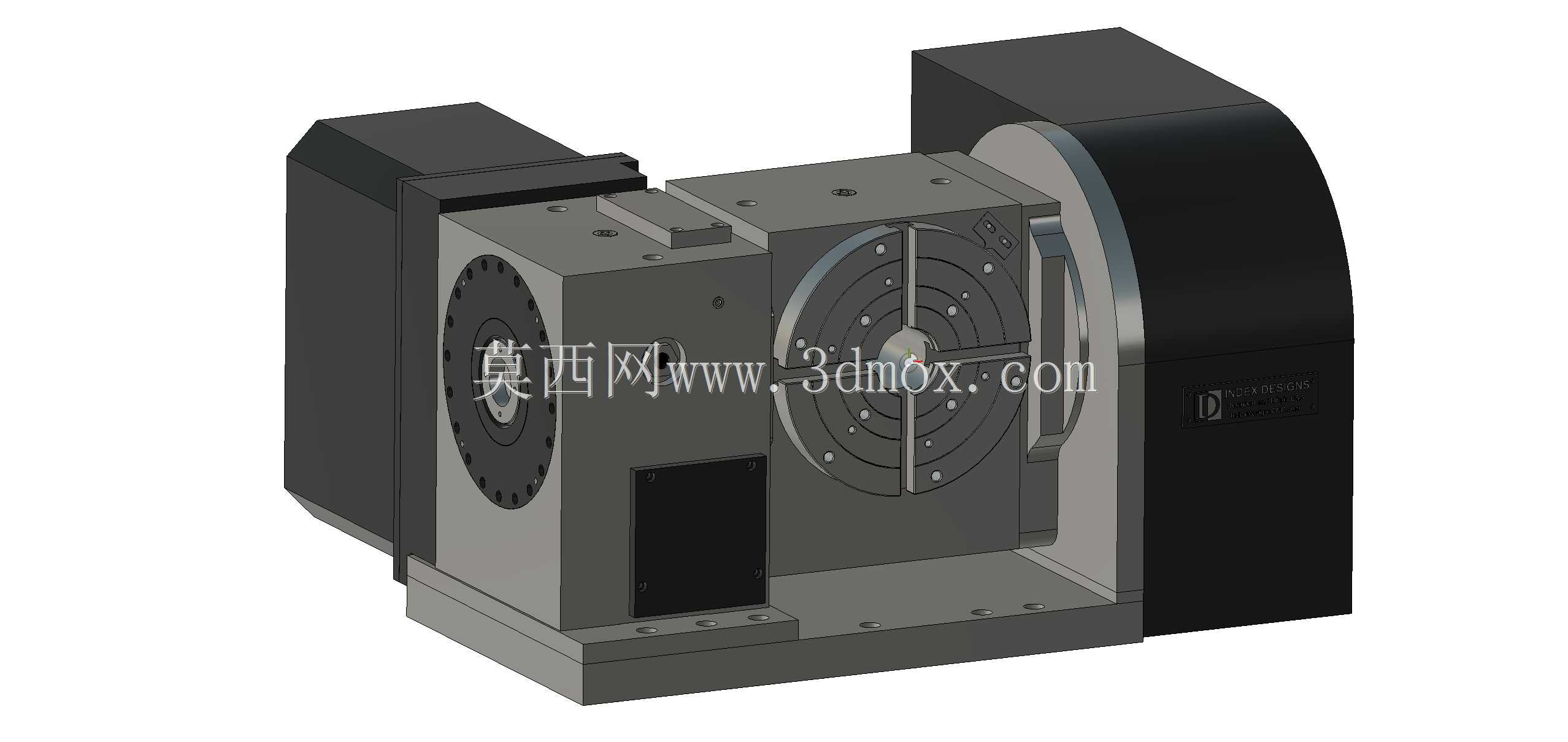

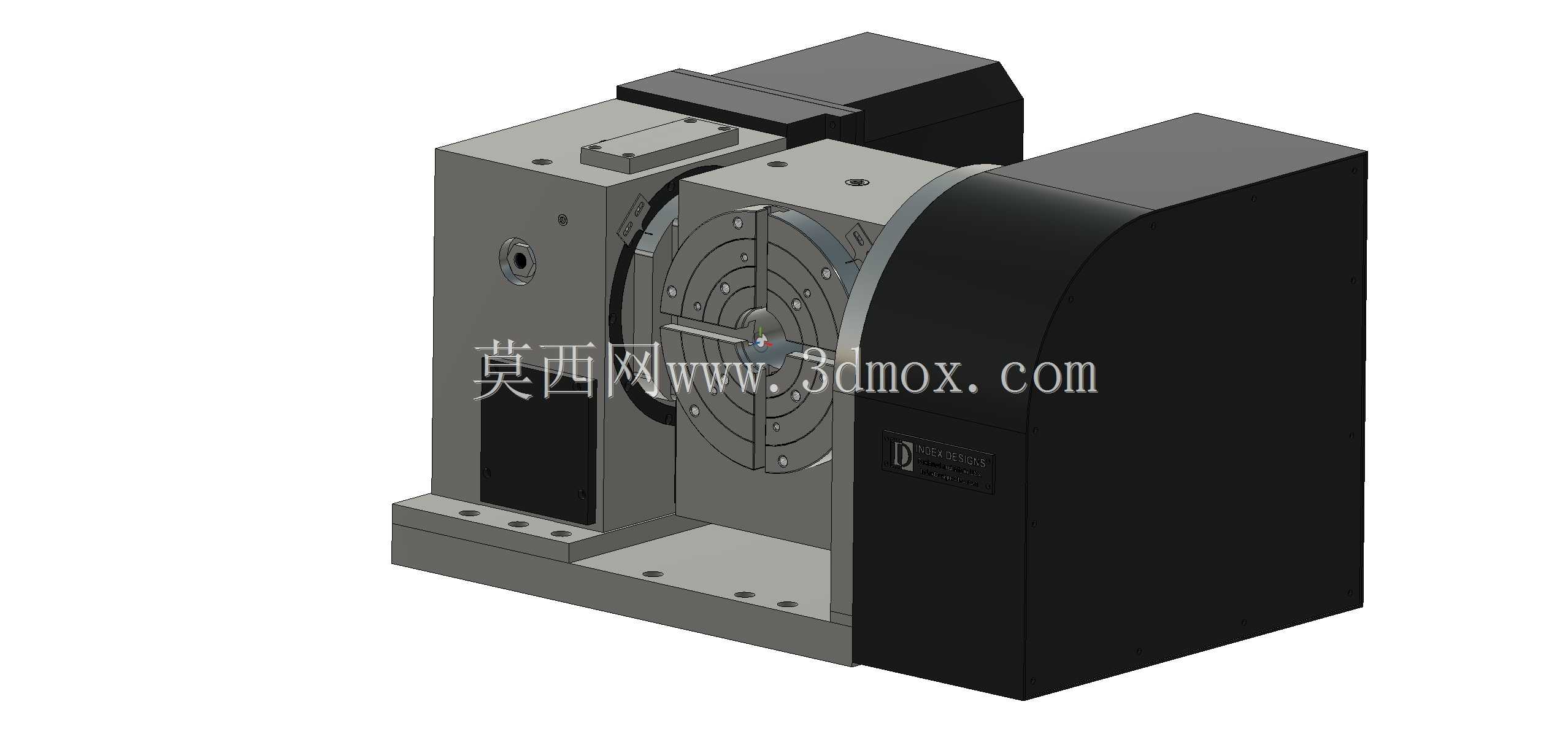

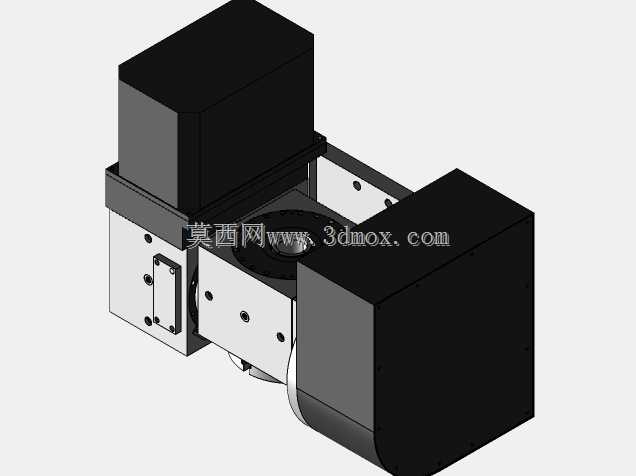

　　设计思路上，整体采用对称式箱体承载结构，两侧的驱动端与尾座端做了等刚度设计，避免重载切削时出现单侧形变偏移，中间的回转工作台采用大直径径向止推复合轴承支撑，保证回转过程中的径向跳动与端面跳动控制在微米级，满足精密加工的精度要求。转台的锁紧机构采用圆周环抱式液压锁紧设计，锁紧时整个转盘圆周面均匀受力，不会出现单点锁紧导致的转盘偏移，重切削工况下也能保持足够的刚性，避免振刀影响加工表面质量。

　　从安装边界来看，转台底座采用标准化的T型槽安装接口，底面的定位键槽宽度匹配主流加工中心的工作台T型槽间距，安装时无需额外加工过渡转接板，直接通过T型螺栓即可完成固定。整体外形的宽度、高度尺寸做了紧凑化设计，安装后不会超出常规三轴加工中心的工作台行程范围，Z轴方向的预留空间足够满足常规刀具的加工长度需求，不会出现干涉撞机的风险。工作台面的定位孔采用标准公制螺孔布局，可直接搭配通用卡盘、定制夹具使用，适配不同规格工件的装夹需求。回转驱动端采用高精度减速机构，背隙控制在极小范围内，保证连续回转加工时的进给精度，无论是分度定位加工还是连续五轴联动加工，都能保持稳定的传动精度，不会因为传动间隙导致加工轮廓出现接刀痕。
