CNC机床配套第五轴倾斜转台结构设计

　　在多轴数控加工场景中，常规三轴机床难以完成复杂曲面、多面异形件的一次装夹加工，需要额外加装轴系拓展加工自由度，这款双轴倾斜转台正是为适配通用CNC机床开发的独立轴组部件，可直接对接市面主流数控系统的可编程控制器接口，无需对原有机床床身做大规模改造即可完成五轴加工能力升级。从结构设计逻辑来看，该转台采用集成式布局，将倾斜驱动与回转驱动模块整合在同一基座内，回转端标配标准三爪卡盘安装接口，可直接装夹直径适配的盘类、轴类待加工工件，倾斜轴可实现设定角度范围内的摆动，配合回转轴的连续旋转，能让刀具以最优角度接触工件加工面，减少二次装夹带来的定位误差，尤其适合小型精密零件、模具型腔的多面加工场景。安装边界方面，

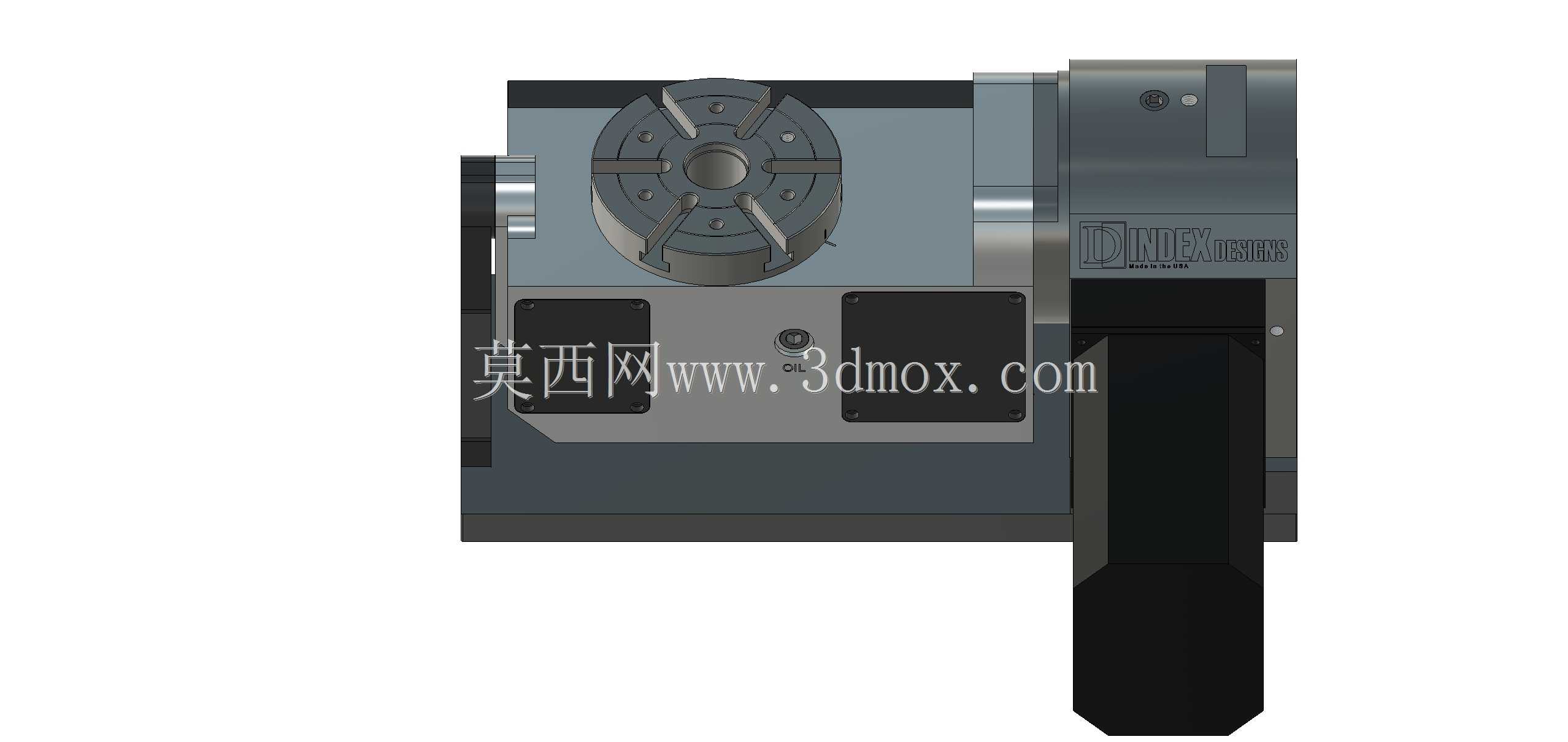

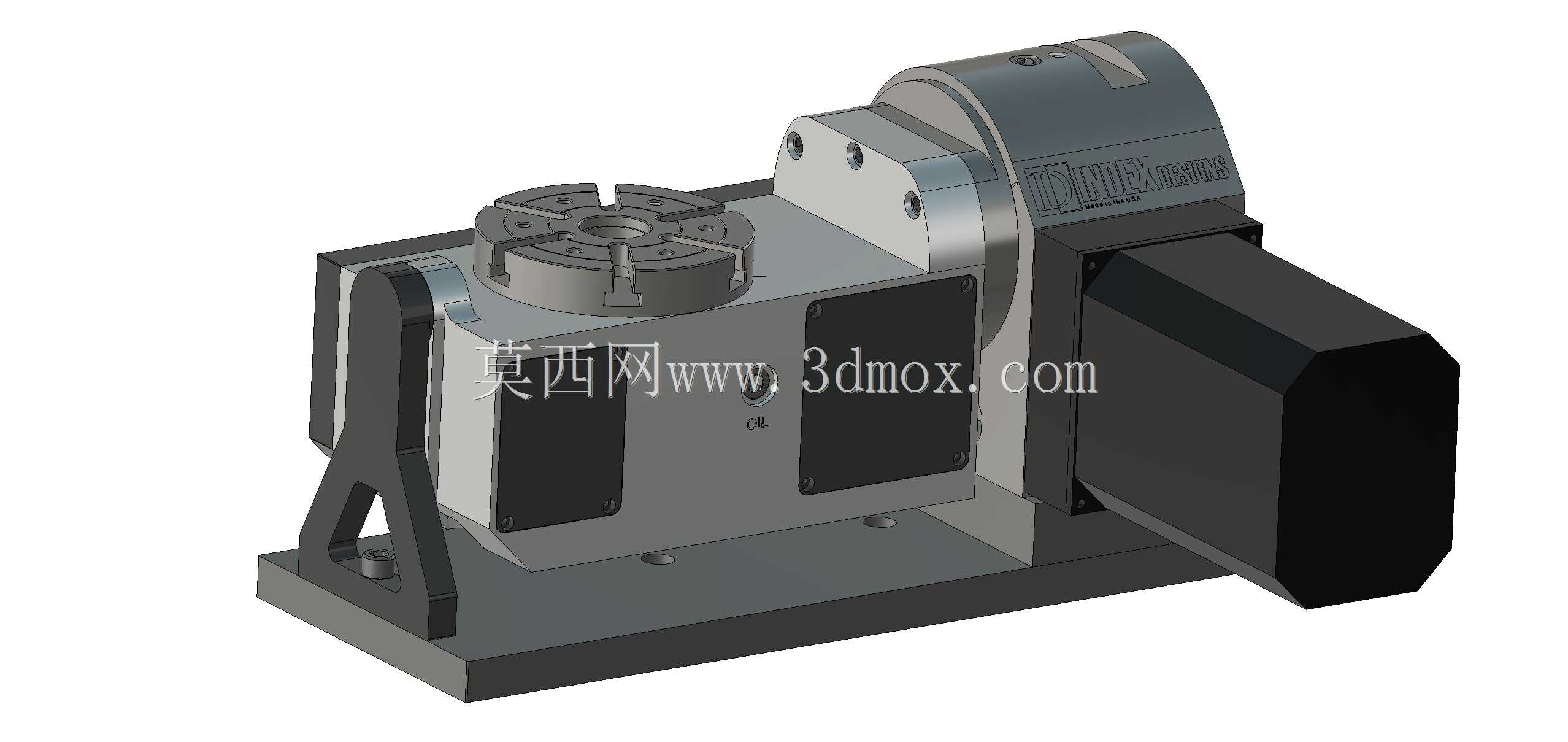

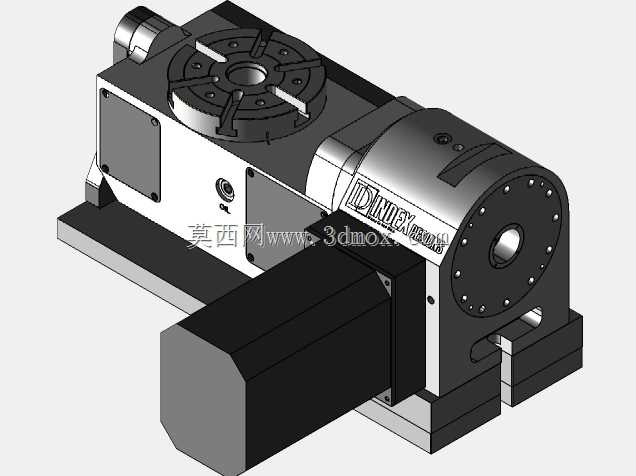

　　该转台的基座底部预留了标准T型槽安装孔位，可直接固定在常见行程的立式加工中心工作台上，整体外廓尺寸经过优化，不会超出行程范围造成机床运动干涉，布线接口集中布置在转台侧后方，避免加工过程中切削液、铁屑刮擦线缆造成故障。功能特性上，转台的回转与倾斜轴均采用高精度传动结构，可实现分度定位与连续进给两种工作模式，既可以完成固定角度的多面铣削、钻孔工序，也能配合主轴实现五轴联动的曲面加工，壳体采用密封式设计，可抵御加工过程中切削液飞溅与铁屑侵入，日常维护仅需定期检查润滑脂状态即可，无需频繁拆解保养。在实际产线应用中，这类独立转台多用于现有三轴机床的产能升级，相比采购全新五轴机床成本更低，且安装调试周期短，可快速完成产线适配，对于小批量多品种的精密加工场景适配性极强，建模过程中完整还原了内部传动腔体、安装接口、卡盘连接结构的细节，可直接用于设备选型校核、安装干涉模拟以及配套夹具的设计参考。
