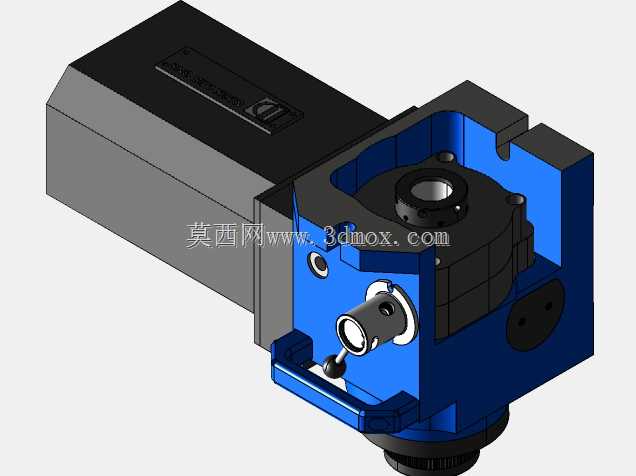

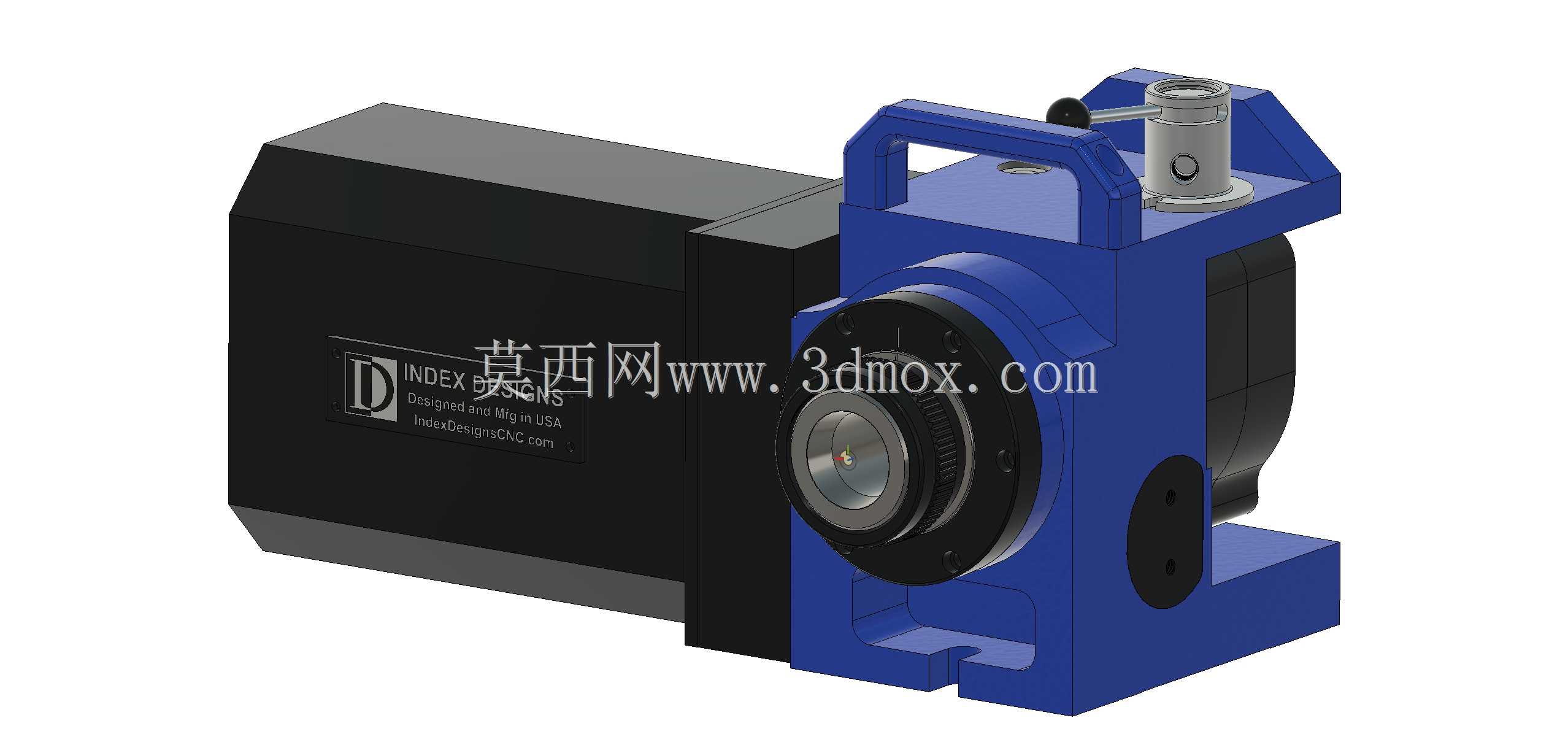

带VH-5c空气夹头的CNC五轴旋转台结构

　　这款CNC五轴旋转台核心适配立式加工中心的多面体零件加工场景，在精密模具镶件、小型航空结构件、3C消费电子金属壳体的批量加工环节中，可直接加装在原有三轴机床工作台面，无需对机床主体结构做大规模改造，就能实现工件一次装夹完成五面铣削、钻孔、攻丝等多工序加工，有效减少多次装夹带来的定位误差，缩短单件加工的辅助装夹时间。从结构设计逻辑来看，主体承载单元采用高刚性铸铁一体式基座，蓝色涂装的支撑座部分做了加厚筋条布局，可承受大切削力下的抗扭载荷，避免转台在重切削工况下出现颤振影响加工精度；侧面集成的提手结构并非冗余设计，是考虑到小型车间无专用吊装设备时，两名操作人员可通过提手完成转台的移位与安装对位，适配小型加工门店的实际使用条件。

　　前端搭载的VH-5c型空气夹头采用弹簧夹头锁紧结构，压缩空气驱动锁紧动作，相比传统液压卡盘响应速度更快，夹头同轴度可控制在0.005mm以内，适配不同柄径的标准工装夹具与工件毛坯，夹持范围覆盖常见的小型棒料、异形件装夹需求。安装边界方面，转台主体的黑色驱动单元与蓝色支撑座采用同轴对接结构，底部安装面预留了标准T型槽安装孔位，可直接匹配多数加工中心工作台的T型槽间距，安装时无需额外制作过渡连接板；整体外形的横向、纵向、高度尺寸经过紧凑化设计，加装后不会超出机床原有行程范围，不会干涉机床主轴的上下运动轨迹，也不会影响机床原有刀库的换刀路径。驱动单元内置高精度谐波减速结构，配合后端的角度检测元件，可实现分度精度±10角秒，

　　重复定位精度±5角秒，满足精密零件的角度加工要求；夹头上方的气路接口采用标准快插接头设计，车间常规压缩空气管路即可直接对接，无需额外配置专用液压站，降低了设备加装的配套成本。在实际使用中，这款转台可配合机床的第四轴、第五轴联动指令，实现复杂曲面的连续加工，比如小型叶轮、精密医疗器械零件的轮廓铣削，也可单独作为分度转台使用，完成等分孔、等分槽的分度加工，适配多品种小批量的柔性加工需求。结构设计上充分考虑了日常维护的便利性，夹头部位的易损件可快速拆卸更换，支撑座侧面预留了润滑注油孔，操作人员可定期对内部轴承、传动部件加注润滑脂，延长设备使用寿命；外露的管路全部做了防切削液飞溅的防护设计，避免加工过程中切削液、切屑进入气路或传动部位造成部件损坏。
