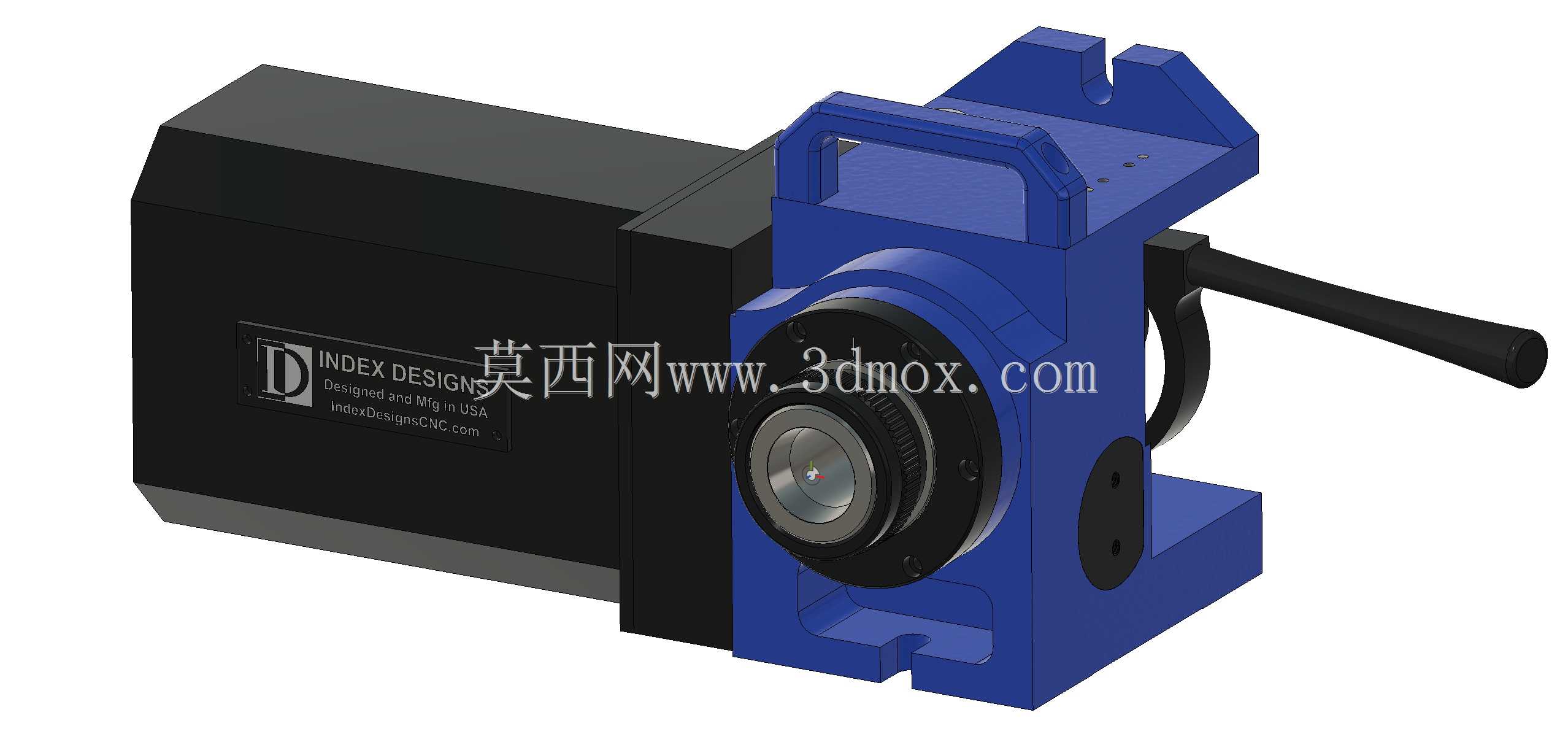

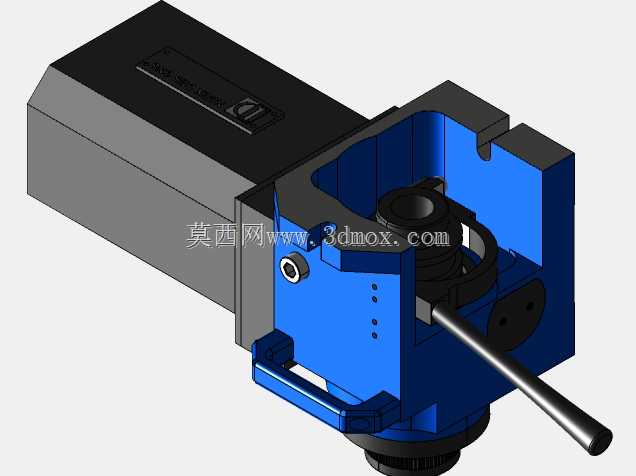

CNC加工用五轴手动夹头旋转工作台结构

　　这款手动夹头式五轴旋转装置，主要面向小型CNC加工中心的多面加工场景设计，适配小尺寸精密零件的一次装夹多工序加工需求，能有效减少零件二次装夹带来的定位误差，提升复杂结构小件的加工精度与加工效率。从结构设计来看，装置分为驱动端与装夹端两个核心部分，驱动端采用封闭壳体结构，内置传动组件可输出稳定的回转动力，壳体外侧预留的安装基准面经过平面度校准，可直接与机床工作台面通过T型槽螺栓完成固定，安装时无需额外制作过渡连接工装，适配多数常规行程的立式加工中心工作台安装边界。装夹端采用手动夹头结构，夹持范围覆盖常见的小型棒料、异形坯料装夹需求，夹头同轴度经过结构公差约束，回转过程中夹持端的径向跳动控制在精密加工允许的公差范围内，可满足铣削、钻孔、

　　攻丝等多工序加工的精度要求。支撑座采用一体式铸钢材质设计，上部集成的提手结构方便装置在不同机床间的转运调整，支撑座侧面设置的锁紧机构可在旋转轴分度到位后完成刚性锁定，避免加工过程中切削力带来的轴体偏移，提升加工过程的结构刚性。装置的走线采用侧出式设计，线缆接口位置避开了加工区域的切屑飞溅路径，可减少加工过程中切屑、切削液对线缆的磨损，提升装置在车间加工环境下的使用寿命。设计过程中对整体外形尺寸做了紧凑化处理，在保证装夹行程与回转刚性的前提下，尽可能压缩装置的整体占用空间，避免安装后超出机床的有效加工行程范围，同时装置的重心经过配平设计，固定在工作台面后不会出现偏载问题，保障机床高速移动过程中的运行稳定性。夹头端的操作位置设置在装置正面，操作人员站在机床操作侧即可完成工件装夹、分度锁紧的全部操作，无需探身进入加工区域，符合车间加工的操作安全规范。
