小型拖拉机后置机械抓斗结构设计

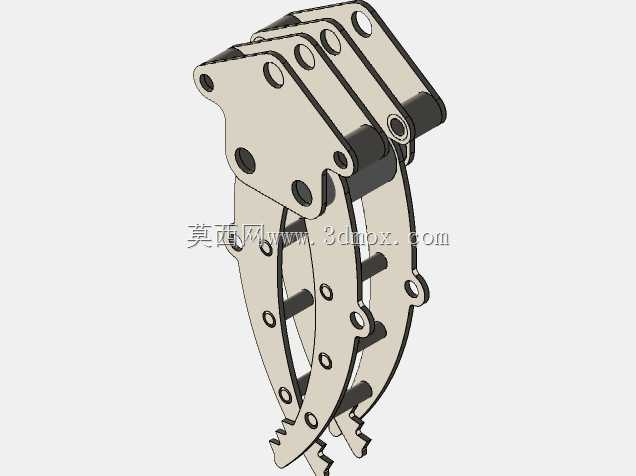

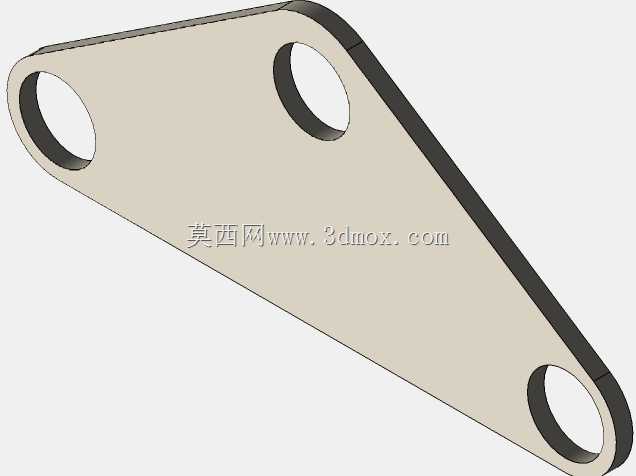

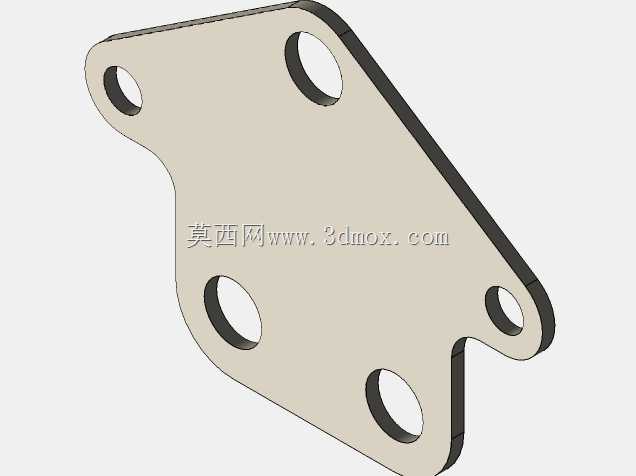

　　这款抓斗结构主要适配小型拖拉机后置挂载场景，针对农村零散物料转运、小型土方作业、农林废弃物归集这类轻量化作业需求设计，区别于大型工程抓斗的重载配置，整体结构偏向紧凑轻量化，匹配小马力拖拉机的液压输出负载上限，避免挂载后出现机头翘头、液压系统过载泄压的问题。从结构布局来看，采用双侧对称板件拼接的主体框架，多组铰接孔位沿弧形臂身均匀分布，可根据实际抓取物料的类型调整铰接点位，改变抓斗开合角度范围与夹持力臂长度，抓取散碎秸秆、土块时选用靠下的铰接点位获得更大开合行程，抓取规整块状物料时选用靠上的铰接点位获得更大加持力。主体连接端采用平板式安装接口，孔位间距匹配常规小型拖拉机后置悬挂的连接尺寸，不需要额外改装转接板即可完成挂载，

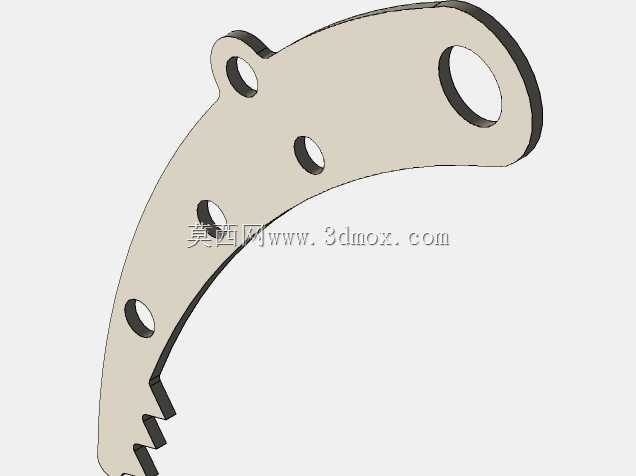

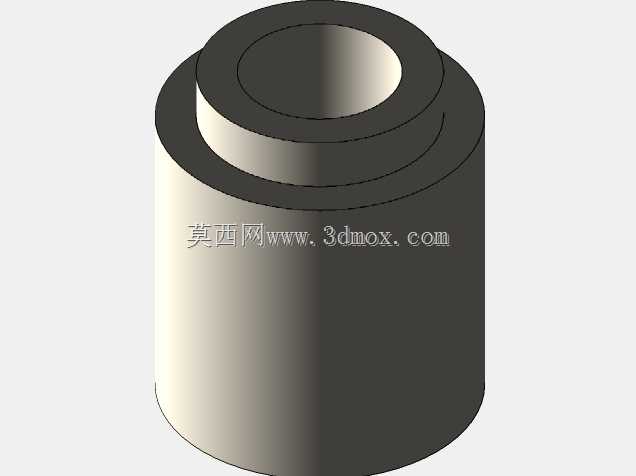

　　安装边界控制在拖拉机后轮外侧轮廓以内，作业转向时不会出现刮蹭后轮的问题，整体收拢状态下的纵向尺寸不会超出拖拉机尾部安全距离，乡村道路转场时不需要额外拆卸即可通行。弧形臂身的齿形抓取端做了等距齿槽设计，接触物料时能嵌入物料缝隙，抓取表面光滑的管材、成捆秸秆时不会出现滑脱，臂身的镂空孔位一方面是为了降低整体自重，减少拖拉机后置负载，另一方面也能在抓取带泥沙的物料时漏出细碎渣料，减少不必要的负载抬升。铰接位置的衬套预留了润滑脂加注空间，长期在户外多尘环境下作业也能保证铰接转动顺畅，不会出现卡滞、异响的问题。整个结构没有采用复杂的异形曲面设计，所有板件均可通过常规激光切割下料后拼焊成型，加工门槛低，乡村小型机修站点即可完成仿制与维修替换，

　　不需要依赖高精度加工设备。实际作业中，配合拖拉机后置的单路液压输出即可完成开合动作，不需要额外增设液压回路，适配绝大多数存量小型拖拉机的配置情况，可完成农家肥堆转、建筑垃圾归集、果园落果枝条清理、小型建材短距离转运等多种零散作业，填补了小型拖拉机挂载机具在轻量化抓取作业场景的空白，相比人工搬运作业效率提升4倍以上，同时避免人工直接接触尖锐、脏污物料的作业风险。
