可360度旋转台式拉杆夹持虎钳结构

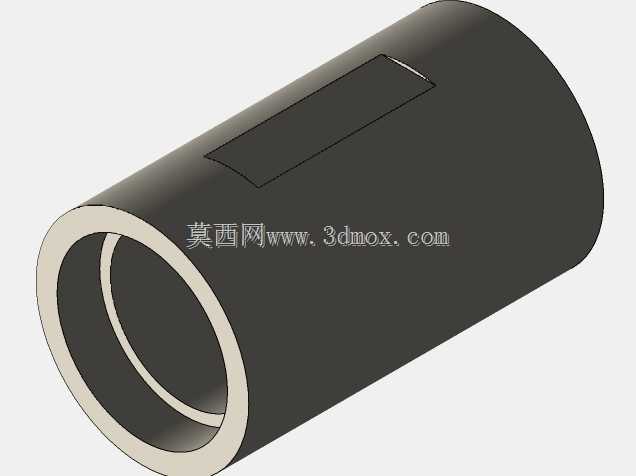

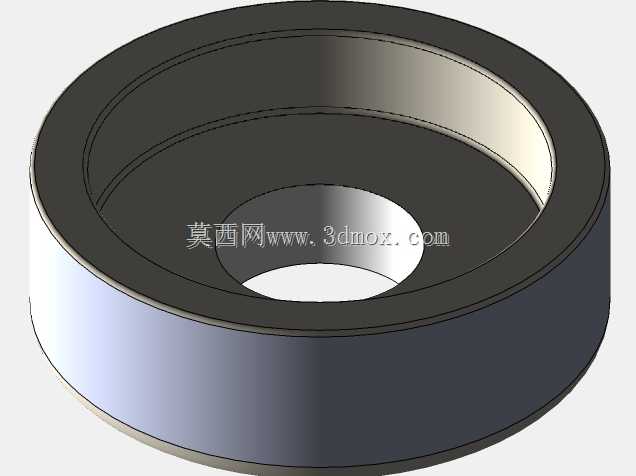

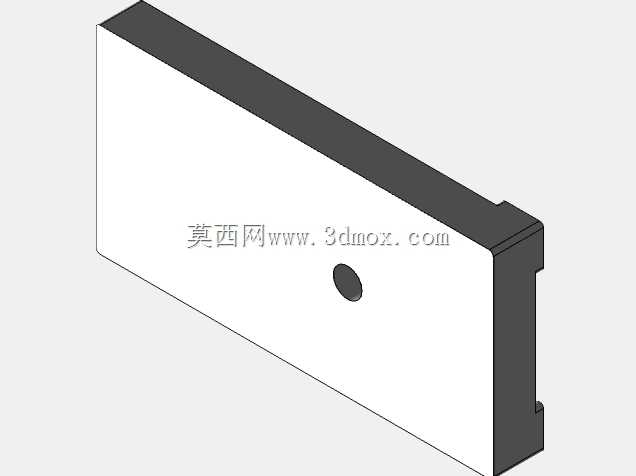

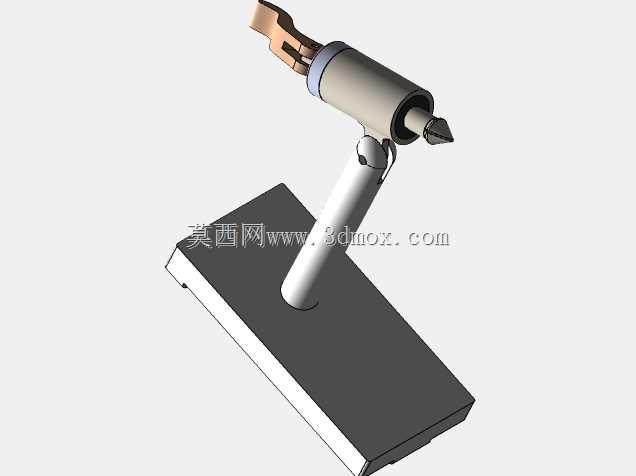

　　这款拉杆式夹持虎钳主要面向小型工件精密装夹场景设计，常见于电子元器件引脚修整、小型五金件打磨、首饰加工、模型制作等需要灵活调整工件角度的作业环节，区别于传统固定式台虎钳，其核心结构采用双滚珠轴承作为旋转支撑，可实现夹持端360度无死角回转，作业过程中无需反复松卸工件调整装夹位置，仅需转动钳头即可将工件待加工面调整至合适操作角度，大幅减少重复装夹带来的定位误差，提升精细作业的操作效率。从结构设计逻辑来看，整体采用立式底座加斜置钳身的布局，方形铸铁底座提供足够的配重与安装接触面，可通过螺栓固定在工作台面，也可搭配快速压块实现临时工位的快速布设；钳身与底座的连接轴处嵌套两个深沟球轴承，轴承内圈与旋转轴过盈配合，外圈与底座安装孔过渡配合，

　　既保证旋转过程的顺滑无卡滞，又能承受夹持作业时产生的径向与轴向载荷，避免钳头出现晃动偏移。钳头部分采用拉杆式夹紧结构，扳动钳头侧方的压杆即可通过内部连杆机构带动活动钳口开合，相比传统丝杠旋紧式虎钳，其开合行程更大，夹紧动作响应更快，单次扳动即可完成工件的锁紧与松卸，适合小工件的高频次装夹作业；钳口位置设计有可更换的防滑齿块，针对不同材质工件可更换铜质、橡胶等软质钳口垫，避免装夹过程中夹伤工件表面。安装边界方面，方形底座的长宽尺寸控制在常规台虎钳安装孔位适配范围内，无需对现有工作台进行额外打孔改造即可直接替换原有固定式台钳；钳身最大仰角经过限位设计，旋转过程中不会与底座边缘发生运动干涉，

　　钳头完全伸出时的整体高度适配常规坐姿作业的操作高度，操作人员无需抬臂或俯身即可完成操作，长时间作业不易产生疲劳。实际使用过程中，该结构的旋转阻尼可通过底座下方的锁紧螺母进行调节，既可以调整为任意角度悬停状态，适配多角度打磨、焊接等作业需求，也可以锁紧固定角度，满足大切削力下的刚性装夹要求；钳身内部的连杆传动机构做了隐藏式设计，作业过程中产生的切屑、粉尘不会进入传动缝隙，日常维护仅需定期向轴承位置加注润滑脂即可，无需拆解清理内部传动结构，降低了工装的日常维护成本。
