RRD-5亚音频编解码音调模块结构设计

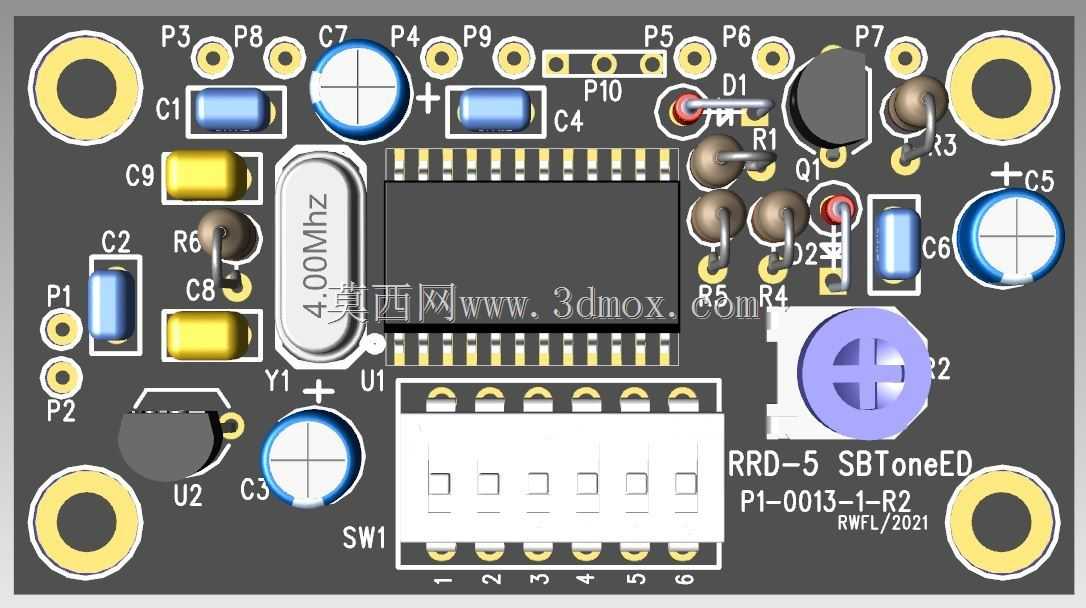

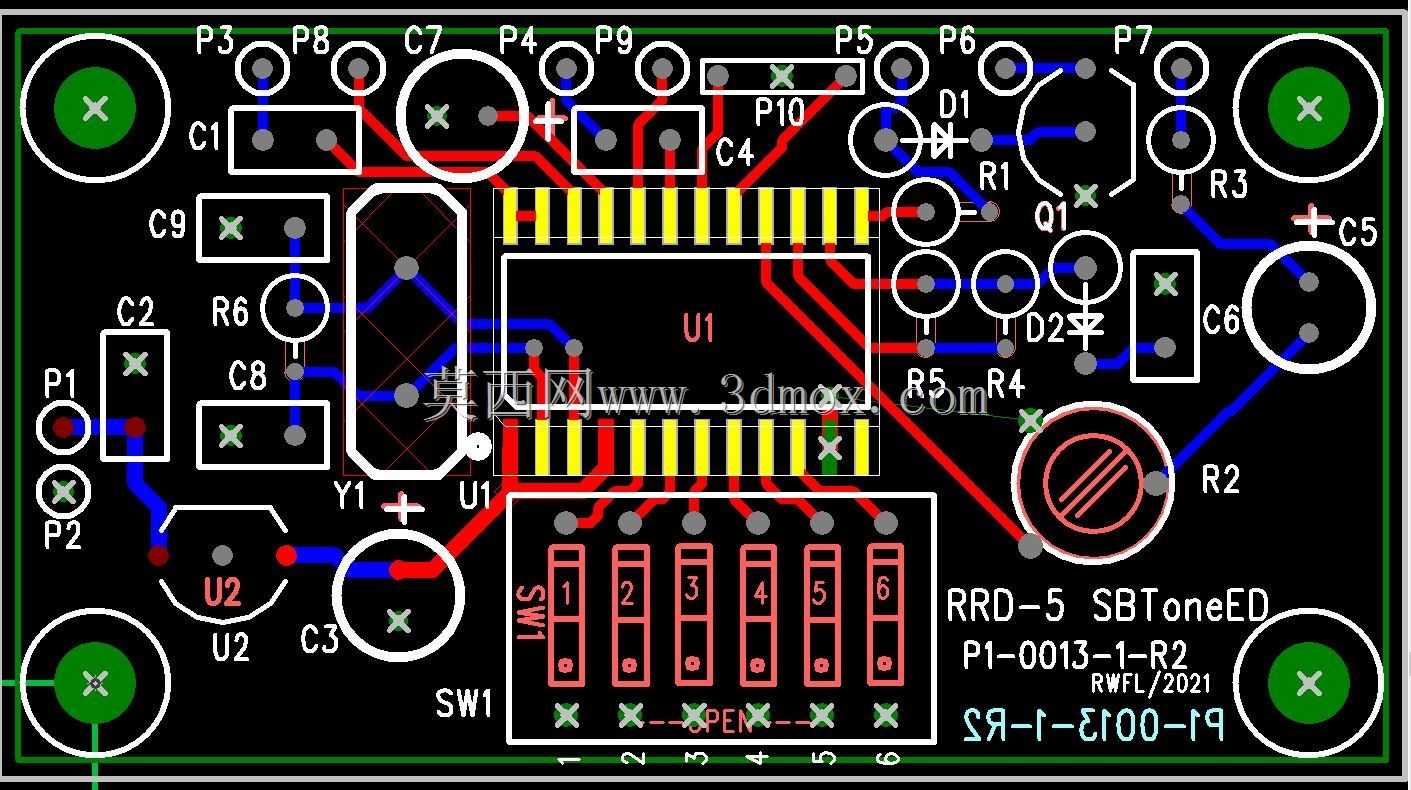

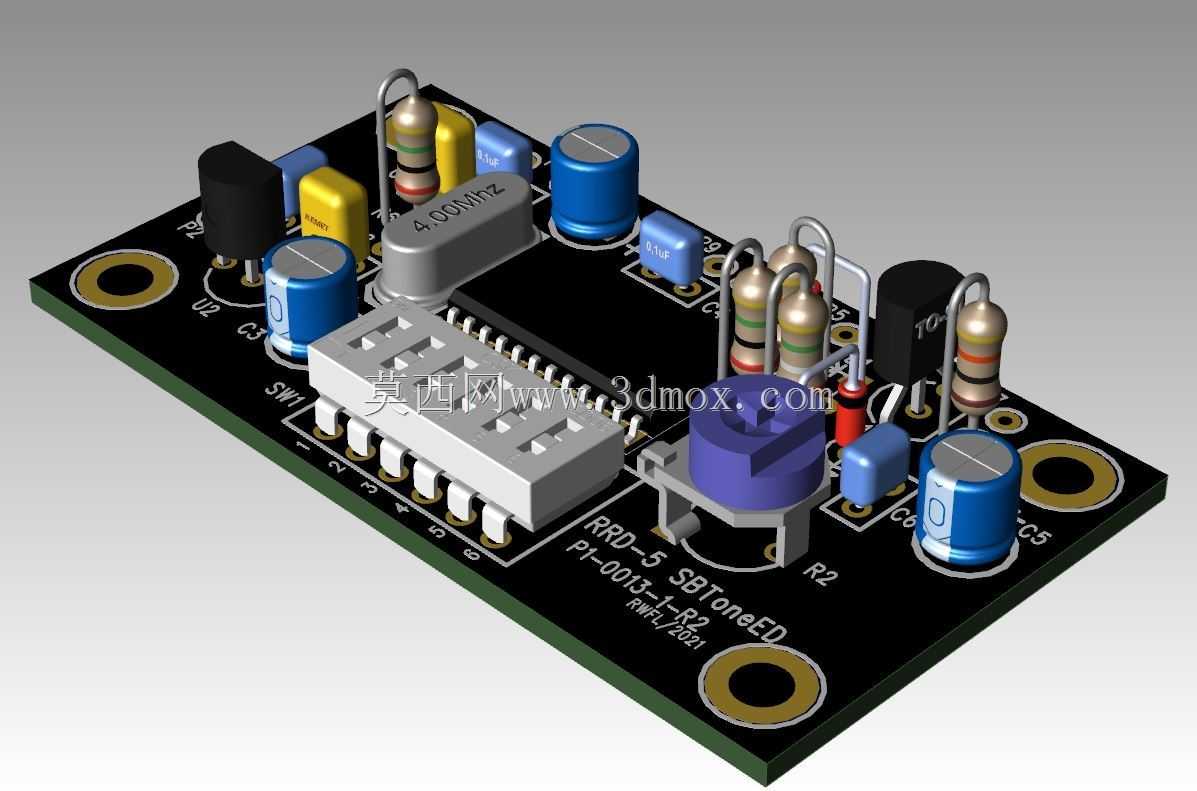

　　这款亚音频编解码音调模块，主要面向无线通讯中继组网、电台信号管控场景设计，核心作用是为通讯链路提供CTCSS亚音频的编解码处理，解决同频通讯中的信号干扰问题，在业余无线电中继站、工地临时通讯组网、厂区内部调度通讯系统中都有广泛应用。模块采用CMOS工艺的控制芯片作为核心处理单元，外围搭配匹配的晶振、电容、电阻及拨码开关元件，整体电路布局紧凑，所有接口引脚沿板边排布，方便现场接线与调试。从结构设计来看，电路板采用标准矩形布局，四角设置金属化安装孔，可直接通过铜柱固定在设备机箱内部或者通讯模块的扩展位上，安装孔位间距适配常规通讯设备的安装标准，不需要额外定制转接支架。板上的电源输入引脚做了明确标识，支持7至15V直流电压输入，

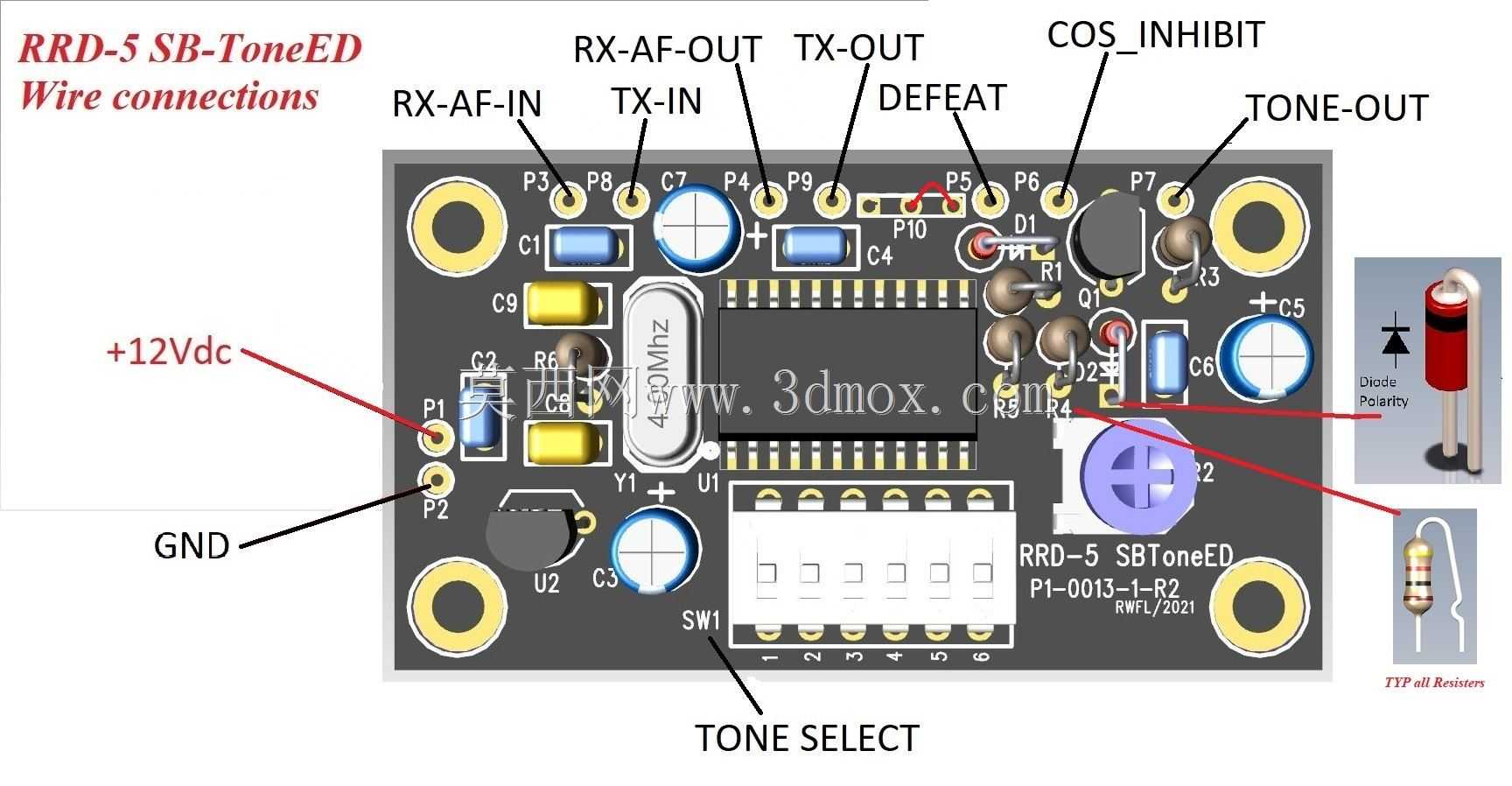

　　工作时整体电流仅7mA，低功耗特性适配太阳能供电的野外中继站点使用场景，不需要额外配置大电流供电线路。模块的拨码开关设置在板身下方位置，手指可直接操作，不需要借助专用工具，通过拨码组合可实现67至254Hz范围内的亚音频频率调节，音调控制精度满足中继信号触发的严格要求，可有效过滤无关信号的误触发。板上的射频输入输出、音频输出、控制引脚都做了功能丝印标注，接线时可直接对照丝印完成连接，其中RX-AF-IN用于接入接收链路的音频信号，TX-AF-IN、TX-OUT对接发射链路的音频通路，COS_INHIBIT引脚用于中继设备的静噪抑制控制，TONE-OUT可输出解码后的亚音频信号给后续控制电路。设计时将晶振、

　　大容量电容等高度较高的元件布置在板身中部区域，边缘接口区域全部采用低矮元件，既避免了接线时元件与接线端子的干涉，也保证了模块在狭窄安装空间内的适配性，板上预留的测试点可方便生产调试时快速检测各节点信号，降低生产校准的时间成本。模块整体的元件排布遵循信号流向规律，从射频输入到编解码处理再到信号输出的路径最短，减少了信号传输过程中的干扰，电源输入端搭配滤波电容，可抑制供电线路的纹波干扰，保证亚音频编解码的稳定性，即使在工业厂区这类电磁环境复杂的场景下，也能可靠完成亚音频信号的编解码处理，不会出现误触发或者解码失效的问题。
