Ham无线电中继器PTT继电器控制板结构设计

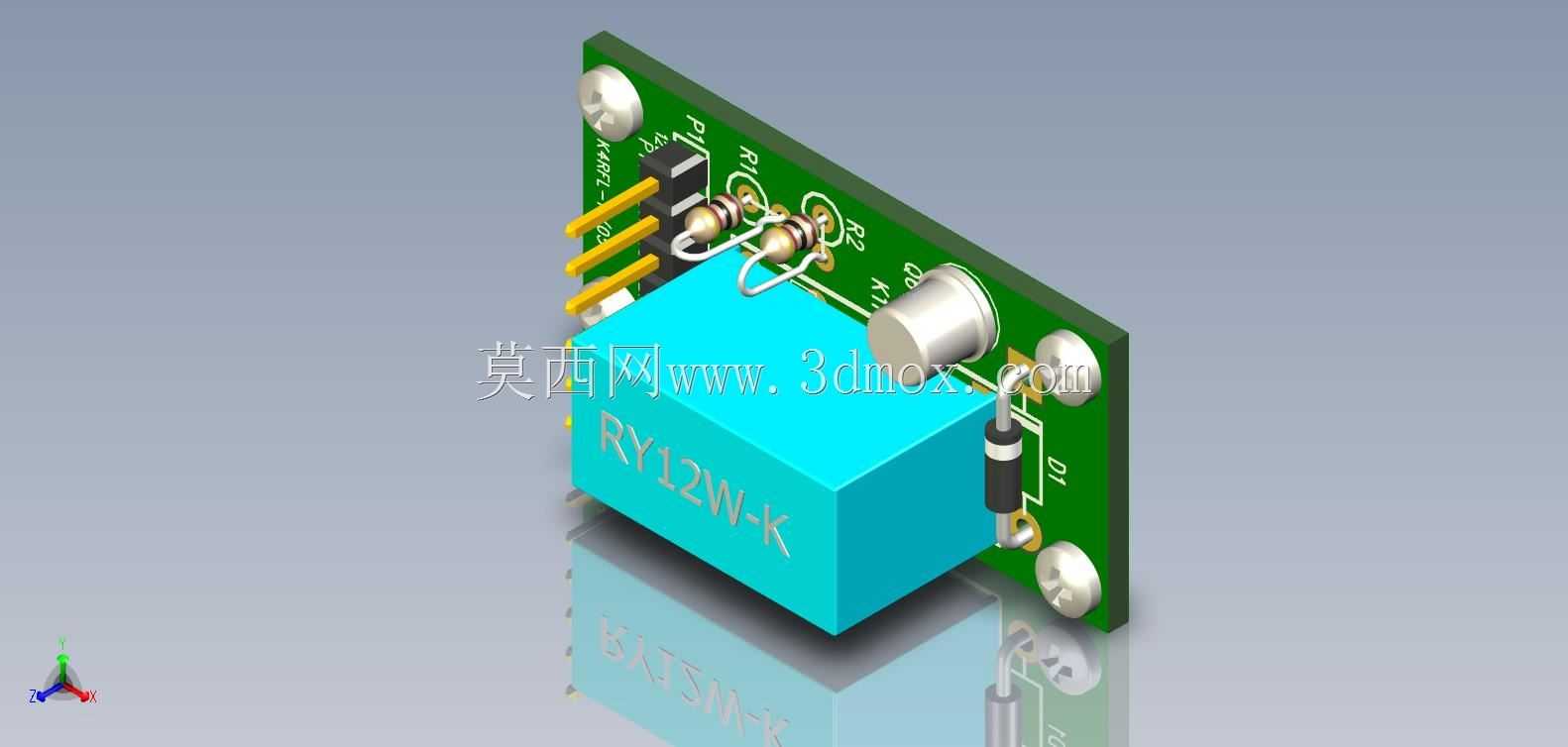

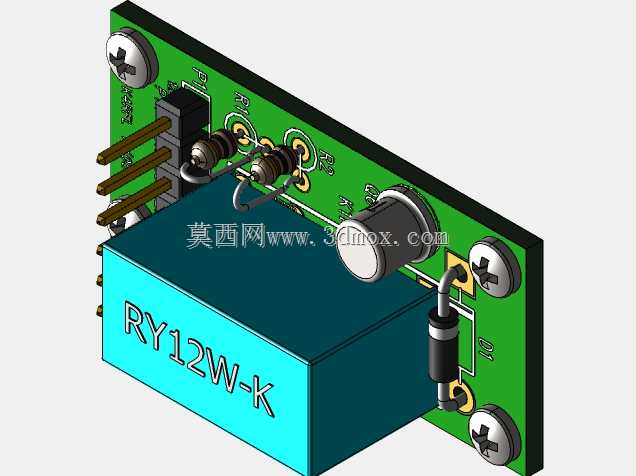

　　这款控制板主要应用于业余无线电中继台的发射键控链路，作为收发切换的核心执行部件，解决中继台接收与发射状态切换时的信号隔离、电平匹配问题，避免大功率发射信号倒灌损坏接收前端电路，在野外架设的固定中继站、车载临时中继节点、应急通讯组网的便携中继设备中都有明确的使用场景。从实际功能来看，板载的RY12W-K继电器承担PTT信号的通断控制，当接收到符合阈值的接收信号时，控制回路驱动继电器吸合，触发射机进入发射状态，同时完成接收通路与发射通路的物理切换，相比纯电子开关方案，继电器的物理隔离特性能够提供更高的链路抗干扰能力，尤其在复杂电磁环境的户外通讯场景下，可大幅降低误触发、信号串扰的概率。设计过程中优先考虑了安装兼容性与布线合理性，

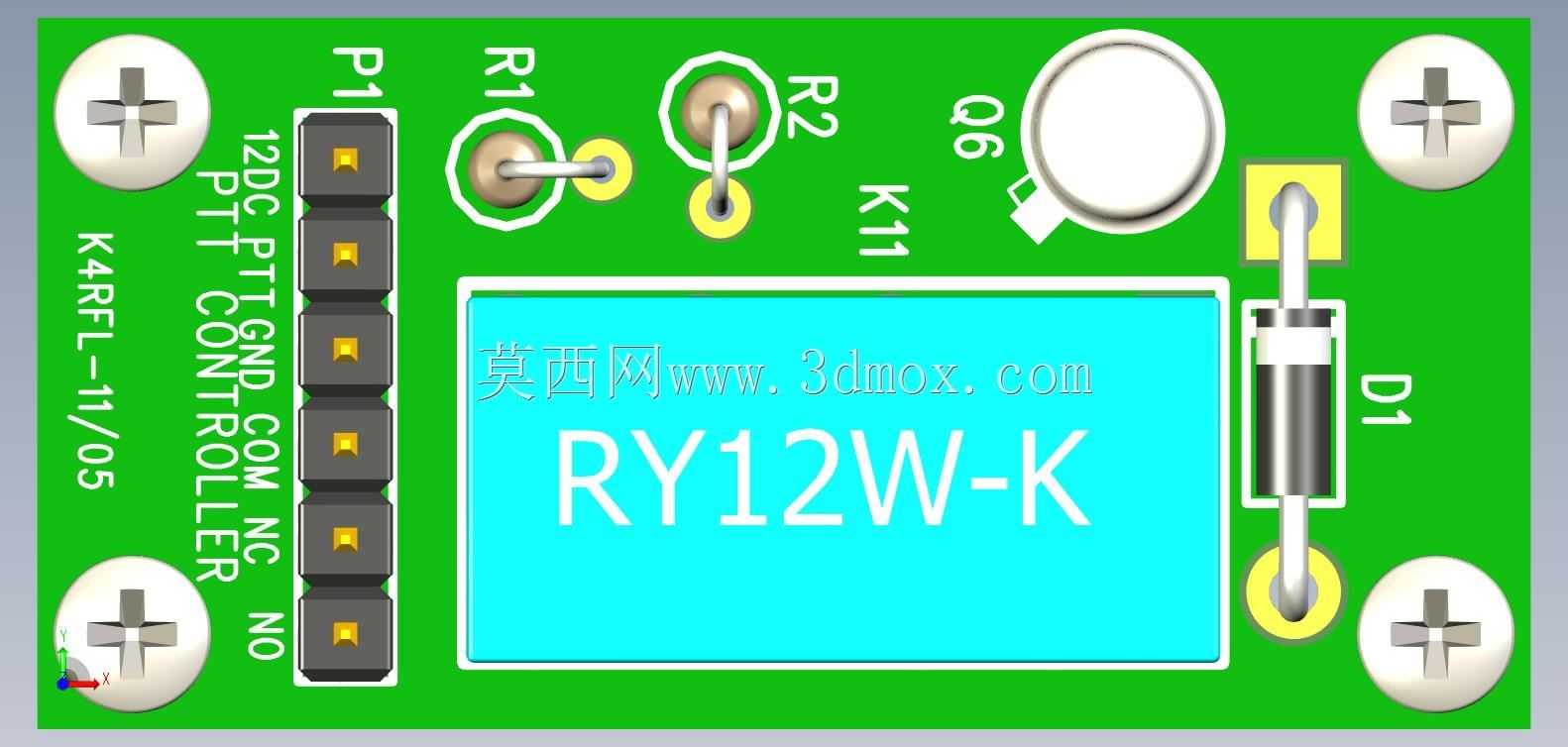

　　PCB采用FR-4基材，板边预留的四个十字螺丝安装孔位匹配通用中继台壳体的安装柱间距，可直接固定在标准U型机箱的内部安装位，无需额外制作转接支架；板上接插件采用排针与接线端子组合的布局，电源输入、信号输入、控制输出的接口分区排布，高压控制回路与低压信号回路的走线保持足够安全间距，减少线间耦合干扰。元件布局上，继电器主体布置在板卡一侧的居中位置，重量分布均匀，避免长期车载震动环境下出现板卡受力变形；电解电容、二极管等保护元件紧贴继电器引脚布置，缩短浪涌吸收回路的走线长度，可快速吸收继电器线圈通断时产生的反向电动势，保护前端控制电路不被浪涌击穿；板上预留的测试点可在生产调试阶段快速检测各节点电平，无需拆解外围接线即可完成功能校验。

　　安装边界方面，板卡整体厚度控制在1.6mm，加上板上最高的继电器元件总高度不超过18mm，可适配内部净空20mm以上的各类中继设备壳体，侧边伸出的排针引脚长度经过匹配设计，对接外部排线时不会与壳体侧壁产生干涉；板角做了圆弧倒角处理，安装时不会刮伤机箱内部的绝缘涂层，也避免尖锐边角在装配过程中划伤操作人员。布线时针对高频信号走线做了阻抗匹配处理，PTT信号走线走短直路径，远离板上的电源回路，避免电源纹波串入控制链路导致的发射状态误切换，所有接地引脚通过覆铜层直接连接到主接地点，保证接地电阻一致，提升长时间工作的稳定性。
