铆接式终端支撑固定组件结构

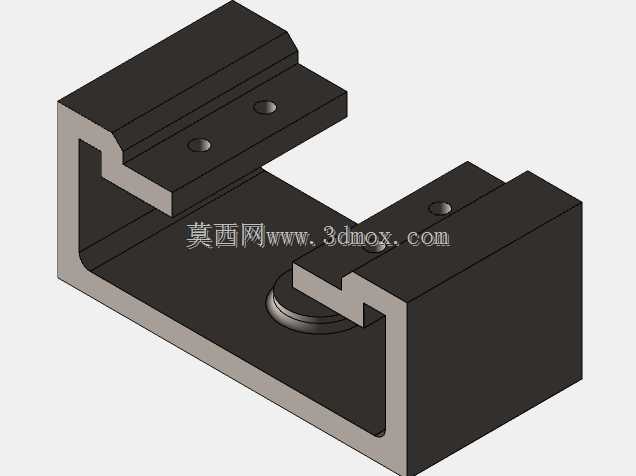

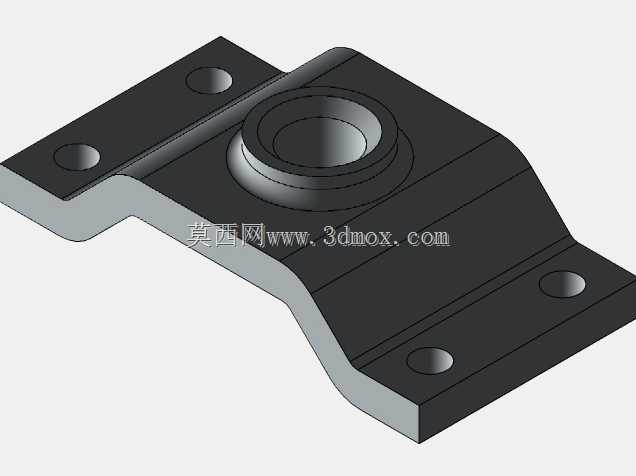

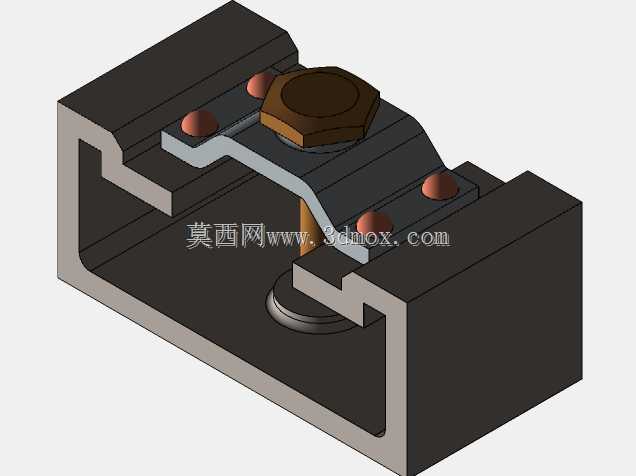

　　这类终端支撑组件多用于通讯终端设备内部的板件与壳体连接工位，承担终端内部功能模块的定位、载荷传递与抗振缓冲作用，在手持通讯终端、固定式通讯中继终端的内部装配环节中，这类支撑件需要同时兼顾安装便捷性、连接可靠性与空间适配性，避免终端在跌落、振动工况下出现内部模块移位、接线松脱的问题。从结构组成来看，整套组件由C型框架、弯折翼支架、定位销与四个半圆头铆钉构成，C型框架作为承载基座，两侧的内折边形成了嵌入式安装的卡槽，可直接卡入终端壳体预设的安装位，无需额外设计复杂的定位凸台，减少了壳体的加工工序，框架的内底面预留了销柱安装沉孔，可保证定位销装配后端面不超出框架底面，避免装配后出现与壳体内壁的干涉。翼支架采用Z型弯折结构，

　　这种结构设计可以在有限的安装空间内形成高度差，适配终端内部不同高度的功能模块安装需求，支架上的四个铆钉孔采用等距排布，与框架上的对应安装孔位同轴度公差控制在0.1mm以内，保证铆接后支架不会出现偏斜，铆钉选用半圆头形式，铆接后头部圆弧过渡不会产生尖锐边角，避免划伤终端内部的柔性线路板，同时四个点位的铆接连接可以分散支架承受的载荷，避免单点受力过大出现连接失效。顶部的六角锁紧结构与定位销配合，可实现翼支架在框架上的位置微调与锁紧，当终端内部模块尺寸存在小幅公差时，可先松开锁紧结构调整支架位置，待模块定位准确后再锁紧，降低了零件加工公差对整体装配的影响。设计过程中需要重点关注各零件的安装边界，

　　C型框架的外轮廓尺寸需要匹配终端壳体的内部安装腔尺寸，两侧卡槽的深度要保证卡入后有足够的配合长度，避免受外力后脱出，翼支架的弯折角度需要根据终端内部模块的安装高度反复校核，保证支架上表面与模块安装面完全贴合，不会出现安装间隙，定位销的长度需要同时满足穿过翼支架、伸入框架沉孔的长度要求，且锁紧后销的底端不触碰框架沉孔底面，预留0.2mm左右的间隙避免锁止时出现顶死问题。在实际装配场景中，这类组件可先完成框架与翼支架的铆接预装，作为一个整体模块送入终端总装线，工人只需将框架卡入壳体卡槽，再通过顶部锁紧结构固定内部模块即可，大幅提升总装环节的装配效率，同时铆接结构相比螺丝连接，不会出现长期使用后螺纹松动的问题，更适配通讯终端长期使用的可靠性要求，组件的所有棱角位置都做了小倒角处理，避免装配过程中划伤操作人员或内部线材，各配合面的粗糙度控制在Ra3.2即可满足使用要求，无需过高的表面加工精度，平衡了加工成本与使用性能。
