折弯式带凸台安装固定支座结构设计

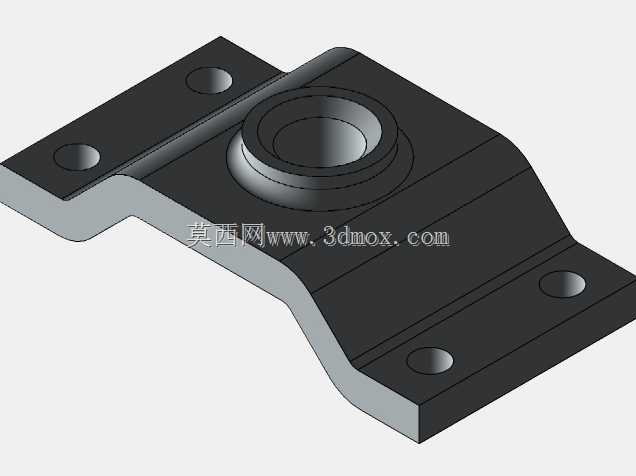

　　这款折弯成型的安装支座，在通讯设备、小型机电模组的内部结构中应用十分广泛，主要承担元器件定位、承载对接部件的作用，很多需要将轴套类、接头类零件固定在设备机架或钣金内壁的场景，都会用到这类结构。从结构设计逻辑来看，主体采用折弯板材做基底，相比整块铣削的支座，在满足承载要求的前提下能大幅降低材料消耗，同时折弯形成的立面落差可以适配安装面与对接部件之间的高度差，避免额外加装垫高垫块带来的装配累积误差。中部凸起的带孔凸台是整个零件的核心功能区，凸台的内孔用于穿装对接轴或者管路接头，凸台自身的高度经过精确计算，既可以保证对接部件插入后有足够的配合长度，不会出现松脱晃动，又能控制整体安装高度，不会挤占设备内部的走线空间。

　　四个安装孔分别布置在支座两端的平直翼板上，孔位间距严格匹配常用通讯设备内部的安装螺柱标准间距，安装时不需要额外打孔调整，直接用螺栓穿过孔位锁紧即可，翼板上的沉孔设计可以让螺栓头完全埋入板面，不会突出表面刮伤相邻的线材或者元器件。设计过程中特意将折弯处的圆角做了优化处理，既避免了直角折弯带来的应力集中问题，防止长期受载后折弯处出现开裂变形，又不会因为圆角过大导致安装时与相邻零件产生干涉。从安装边界来看，零件整体的宽度控制在常规安装槽的适配范围内，两端翼板的长度刚好覆盖相邻两个安装点位的距离，中部凸台的外径尺寸预留了足够的扳手操作空间，后期维护拆卸对接部件时不需要拆除整个支座，就能直接完成紧固件的拆装作业。这类支座在实际使用中，

　　通常会搭配橡胶垫圈使用，凸台端面与对接部件之间加装垫圈可以抵消加工带来的平面度误差，同时起到一定的减震作用，避免设备运行时的振动传递到对接部件上，影响连接稳定性。零件的板材厚度选用也经过受力校核，日常承载中小型通讯接头、小型传感器类部件时，不会出现翼板变形、凸台歪斜的问题，完全满足常规工况下的长期使用要求。
