带凸缘中空轴类连接法兰盘结构设计

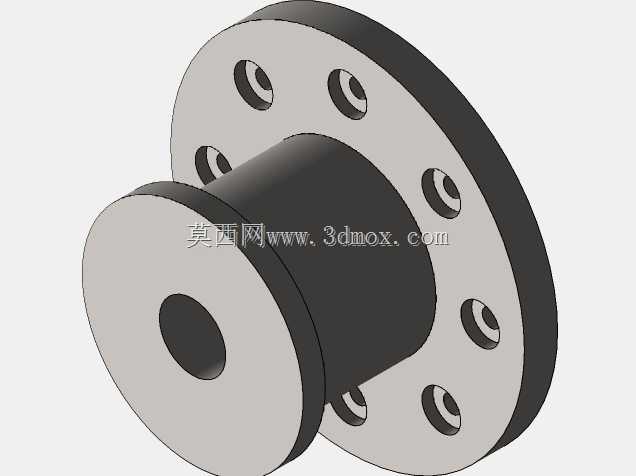

　　这类带单侧凸缘的中空法兰连接件，常应用在需要实现轴系与安装基座刚性固定的传动场景中，比如小型输送设备的辊筒端部固定、精密传动模组的轴端限位、小型泵体的输出轴连接工位都能见到同结构零件的身影。从结构功能上看，零件中间的中空通孔是核心的轴配合位，设计时需要根据适配轴径确定公差带，常规轻载传动场景下选用H7间隙配合即可满足装拆需求，若存在冲击载荷则需要调整为过渡配合并额外增加顶丝孔做周向防松。大直径端面上均匀分布的沉头安装孔，是用来穿装内六角螺栓实现与安装面的锁紧固定，孔位的分度圆直径需要严格匹配对接基座的安装孔位，沉头深度要保证螺栓锁紧后头部不高出法兰端面，避免后续装配出现干涉。中间的圆柱凸台结构，一方面是为了增加轴配合段的接触长度，

　　提升轴连接的同轴度，减少轴系运转时的径向跳动，另一方面凸台的外圆可以作为定位基准，在装配时直接插入对接基座的定位孔内，省去反复找正的步骤，大幅提升现场装配效率。设计这类零件时，首先要明确安装边界：法兰大端的外径不能超出安装工位的预留空间，避免和周边的管线、相邻传动件产生运动干涉；凸台的轴向长度要适配基座安装面的厚度，保证凸台插入后端面能和轴肩完全贴合，不会出现轴向窜动的间隙；中间通孔的内径要根据传递的扭矩做强度校核，壁厚不足时容易在重载下出现开裂，若扭矩过大还可以在凸台侧增加键槽结构，通过平键传递扭矩来降低配合面的应力。零件的倒角设计也需要重点关注，所有孔口、轴端都要做C1左右的倒角，既可以去除加工毛刺避免装配时割伤操作人员，

　　也能在轴插入、螺栓穿装时起到导向作用，减少装配卡滞的概率。这类零件常规选用45号钢加工即可满足多数工况需求，若应用在腐蚀环境中则可以更换为304不锈钢材质，表面做钝化处理提升防锈能力，加工时要保证法兰端面和中间通孔的垂直度，否则锁紧后会出现轴系偏斜，加剧轴承磨损缩短设备整体使用寿命。
