斜置式双定位孔安装基座结构设计

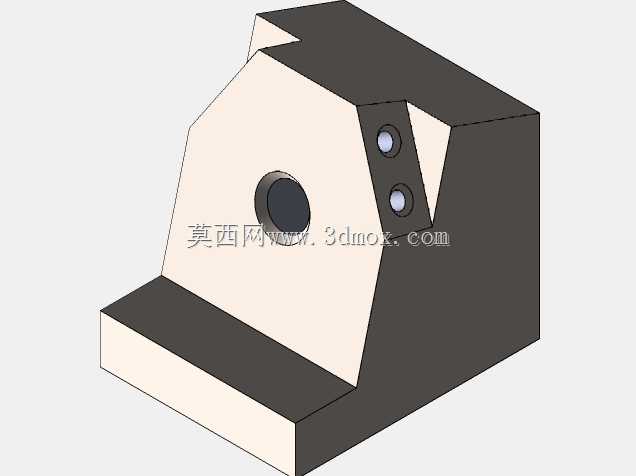

　　该安装基座多用于小型工装夹具、检测工位的承载定位场景，在生产线旁的离线检测台、小型装配工位上，这类基座承担着固定功能模块、提供稳定安装基准的作用，日常工况下需要承受被装配件的静载荷，以及装配、检测过程中产生的小幅交变载荷，因此结构设计上优先保障刚性与安装精度。从结构布局来看，基座采用L型承托结构，底部伸出的水平托边可直接搭在工作台面的安装槽上，无需额外加工沉台即可实现快速定位，主体倾斜的正面设置有一个大直径中心通孔，该孔用于穿装定位轴或者功能模块的连接轴，孔位周边做了加厚处理，避免轴件受径向力时基座孔壁出现形变。正面右侧的斜置凸台上设置了两个同轴的小直径定位孔，这两个孔用于安装定位销或者小型传感器，

　　凸台的倾斜角度完全匹配被安装功能件的朝向要求，无需额外加装角度调整垫块即可满足安装角度需求，减少了装配环节的调整工作量。设计过程中优先考虑了加工工艺性，所有外露棱边均做了统一的倒角处理，避免加工、装配过程中出现锐边划伤的问题，主体的壁厚采用均匀化设计，相邻壁厚差控制在2倍以内，无论是采用机加工还是注塑、铸造成型，都能有效减少成型过程中的内应力集中问题。安装边界方面，底部水平托边的宽度预留了足够的螺栓安装空间，可适配M4-M6规格的内六角螺栓进行固定，基座整体的重心落在底部安装面的形心范围内，即使承受偏载也不会出现倾覆风险，中心通孔的轴线与底部安装面的垂直度公差可控制在0.02mm以内，两个小定位孔的同轴度公差控制在0.01mm以内，

　　完全满足普通工装、检测模块的安装精度要求。实际应用中，这类基座可直接替换同安装尺寸的标准铸铁基座，重量比同规格铸铁基座降低40%左右，同时因为结构一体化设计，不存在拼接基座的装配间隙问题，长期使用后不会因为连接螺栓松动出现定位精度偏移的情况，在小型自动化设备的进料定位工位、手动装配夹具的底座上都有很高的适配性，设计时预留的壁厚余量也支持后续根据实际需求追加螺纹孔、销孔，无需重新制作主体结构。
