带六角安装位长槽多孔定位安装板

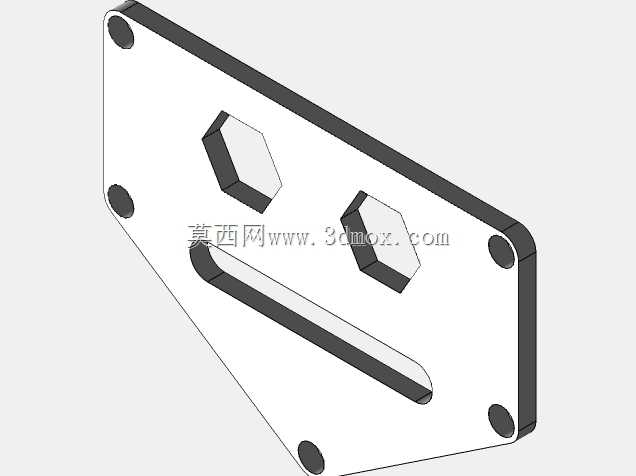

　　这类带六角嵌装位与长调节槽的多孔安装板，在小型通讯终端、手持检测类通讯设备的内部结构中应用十分广泛，主要承担内部功能模块的定位承载、元器件间隔固定以及壳体内部的结构补强作用，很多便携通讯设备的主板副板固定、接口模块限位都会用到同结构形式的安装件。从结构设计逻辑来看，板体整体采用矩形薄板式构型，边缘做了等距分布的沉头安装孔，这类孔位在装配时可以让螺丝头完全沉入板体平面以下，不会突出表面干涉其他部件的安装排布，四个角位的孔位做了对称布局，能够保证板体安装到设备壳体或者内部框架上时受力均匀，不会出现单侧翘起、装配间隙不均的问题。板面上设置的两个正六边形沉台结构，是专门为六角螺母或者六角形定位嵌件预留的安装位，

　　装配时可以将六角嵌件预先卡入沉台内，拧装对接螺丝时不需要额外使用工具固定螺母，能够大幅提升流水线装配的效率，同时六角沉台的侧壁可以完全限制嵌件的周向转动，避免长期使用后螺丝出现松脱移位的问题。两个六角位之间设置的长圆形通槽，属于可调式安装位，主要用于适配不同尺寸规格的功能模块安装，当对接部件的安装孔位存在小幅公差偏差时，可以顺着长槽的方向调整安装位置，不需要重新打孔或者更换配件，能够降低装配过程中的公差适配难度，同时长槽结构也可以为板体受热膨胀预留一定的形变空间，避免高低温环境下板体出现翘曲变形。设计这类安装板时，首先要明确板体的安装边界尺寸，确保板体装入设备内部腔体时，边缘和壳体内壁、其他元器件之间预留足够的安全间隙，

　　避免出现装配干涉；其次各个孔位的位置度公差需要控制在合理范围内，沉头孔的沉台深度要和选用的螺丝头厚度精准匹配，六角沉台的对边尺寸要比嵌件的对边尺寸大0.1到0.2毫米，既保证嵌件可以顺利放入，又不会出现过大的旷量；长槽的宽度要和配套使用的螺丝外径匹配，槽的两端做圆弧过渡，避免应力集中导致槽体端部出现开裂问题。板体的厚度选择需要结合承载的部件重量来确定，如果承载的是重量较大的通讯模块，需要适当增加板厚提升整体刚性，如果只是用于轻质电路板的固定，可以适当减薄厚度控制整体重量，适配便携设备的轻量化设计需求。这类安装板在实际生产中多采用冲压或者注塑工艺成型，建模时需要注意各个边角的倒角处理，避免锐边在装配时划伤操作人员或者损坏线材绝缘层，同时板体表面的平面度需要满足装配要求，保证安装后各个对接部件的贴合度符合设计标准。
