AISI304不锈钢边缘压紧夹具结构

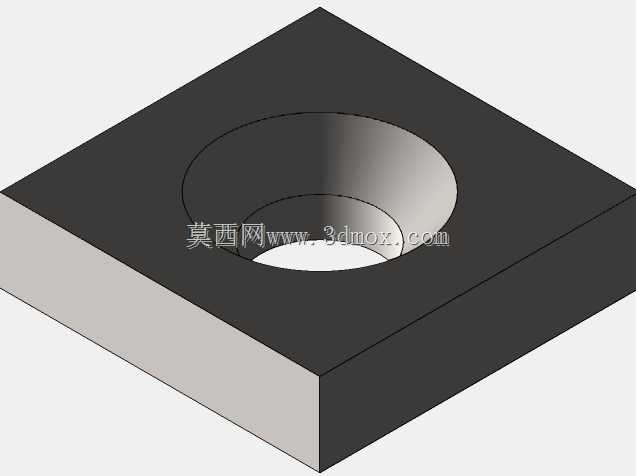

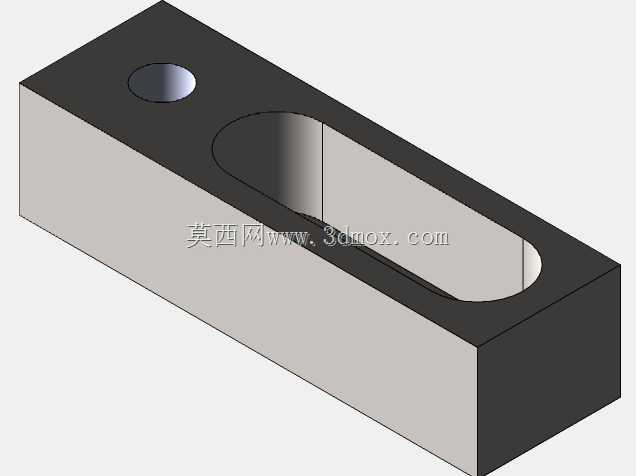

　　这款边缘压紧夹具主要应用于工装治具、小型装配工位、精密检测平台的工件侧边固定场景，针对薄型板件、小型机加工零件的边缘夹持需求设计，可避免传统平口钳夹持时对工件非加工面的压伤，同时适配长槽型安装位的位置调节需求，在小批量多品种的机加工辅助装夹、电子元器件治具固定、通讯类小型结构件装配场景中适配性较强。夹具主体分为钳口座与压块两个核心结构件，钳口座采用长条形块状结构，中部开设通长腰型槽，作为安装调节的行程空间，腰型槽的宽度与内六角螺钉的杆部尺寸匹配，可实现沿槽长方向的夹持位置无级调整，适配不同宽度尺寸的工件边缘夹持需求；钳口座的夹持面做直角边处理，与工件侧边贴合时可保证定位基准的垂直度，避免装夹偏移。压块为方形块状结构，

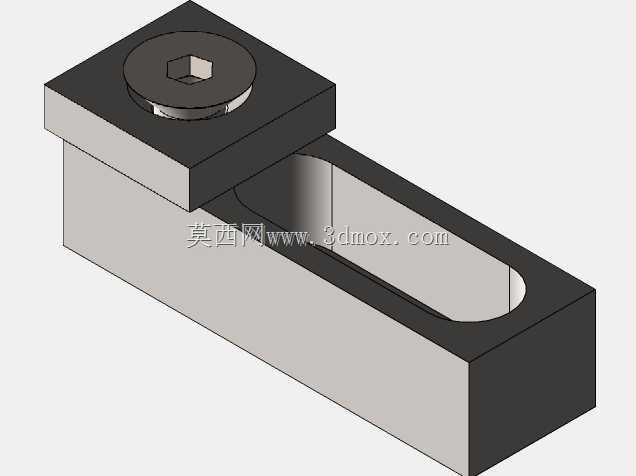

　　中部开设沉头孔用于容纳内六角螺钉的头部，沉头孔深度与螺钉头部高度匹配，保证螺钉锁紧后头部不突出压块上表面，避免与周边工装部件产生干涉；压块与钳口座的配合面做平面度处理，锁紧时压力可均匀传递到工件被夹持面，局部压强控制在AISI304材质的许用应力范围内，不会对工件表面造成压痕损伤。材质选用上，钳口与阀体部分均采用AISI304不锈钢加工，具备较好的防锈性能与结构强度，可适配车间多工况环境下的长期使用，无需频繁做防锈处理；锁紧螺钉选用标准内六角圆柱头螺钉，规格为SCHCSCREW0.5-20x0.5x0.5-HX-C，属于通用标准件，后期维护更换成本较低，无需单独定制非标紧固件。安装边界方面，

　　钳口座的腰型槽长度决定了夹具的位置调节行程，安装时可通过腰型槽调整压块的伸出长度，最小可夹持厚度1mm以内的薄型板件，最大夹持厚度可通过更换不同长度的锁紧螺钉拓展；压块的方形外形可保证与钳口座配合时不会发生周向转动，锁紧过程中压块始终保持与工件表面平行，不会出现偏压导致的工件翘起问题。设计过程中重点考虑了装夹操作的便捷性，仅需单个内六角扳手即可完成锁紧与松开操作，无需额外辅助工具；整体结构无复杂曲面与异形结构，常规铣削加工即可完成全部零件的制作，加工成本较低，适合作为通用工装配件批量制作备用。在实际使用场景中，该夹具可多个组合使用，沿工件边缘多点布置，实现大尺寸薄板件的多点压紧固定，也可单个使用完成小型零件的单点定位夹紧，适配性较强；腰型槽的设计也允许夹具在安装底板上灵活调整固定位置，无需在底板上加工密集的螺纹孔，降低了配套工装底板的加工难度与成本。
