工业通风管道配套矩形焊接检修门结构

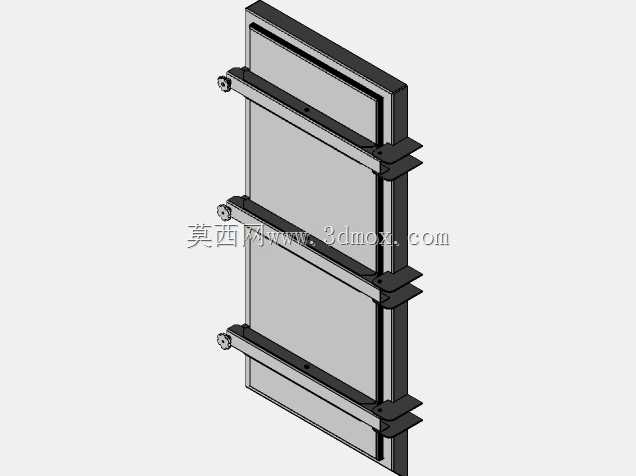

　　这款矩形检修门主要应用在工业通风除尘、废气输送、工艺风管网系统中，作为管道侧壁的常设检修通道，日常运行时保持密封闭合状态，需要对管道内部积尘清理、故障排查、内部构件检修时，可快速开启进入作业，无需整段拆解管道，能大幅降低管网运维的拆装工作量与停机时长。从结构设计来看，门体采用平板式刚性结构，背面设置三道横向加强筋，通过焊接方式与门面板结合，避免大尺寸门板在管道风压作用下出现鼓胀变形，保证长期受压状态下的平面度，防止密封面错位漏风。门体与管道侧的连接采用三组合页式转轴结构，转轴端部设置防脱限位结构，开关过程中门体不会出现偏移脱落，合页座直接焊接在管道外壁的安装法兰边上，安装时无需额外加工复杂的连接结构，

　　现场施工时只需将门框与管道预留的矩形开口对齐焊接固定即可，适配常规壁厚的碳钢板风管、镀锌风管的安装需求。密封面采用整圈贴合式设计，门板闭合后与门框的密封面完全贴合，配合压紧结构可满足常规中低压通风系统的密封要求，减少管网漏风率，避免输送含尘气体、工艺废气时出现泄漏污染车间环境的问题。安装边界方面，这款检修门适配的管道开口为标准矩形尺寸，门框外沿预留足够的焊接操作空间，横向加强筋的突出高度控制在合理范围，不会与管道周边的支架、保温层产生干涉，门体开启角度可达到90度以上，完全开启后不会遮挡检修入口，能满足运维人员携带工具进出的空间需求。设计过程中充分考虑了现场焊接施工的工艺性，所有焊接位置都预留了足够的操作空间，

　　没有狭小缝隙导致的虚焊风险，门板与加强筋的焊接采用间断焊工艺，既保证连接强度，又能减少焊接变形量，后期使用过程中如果门板出现磕碰变形，也可通过现场钣金校正快速修复，维护成本极低。在实际工况应用中，这类检修门通常布置在管道弯头、变径段、阀门组件等容易积灰或需要频繁检查的位置旁，间距根据管网运维规范设置，替代传统的可拆卸盲板结构，相比螺栓紧固的盲板，这种铰接式检修门开关无需拆卸全部紧固件，单人即可完成开启与闭合操作，大幅提升运维效率。门体的焊接结构全部采用连续密封焊，不存在缝隙积尘的问题，适配粉尘输送、废气处理等容易产生积料的工况，不会出现缝隙内物料残留导致的门板卡涩、密封失效问题。
