冬季射击运动靶标立轴支撑构件

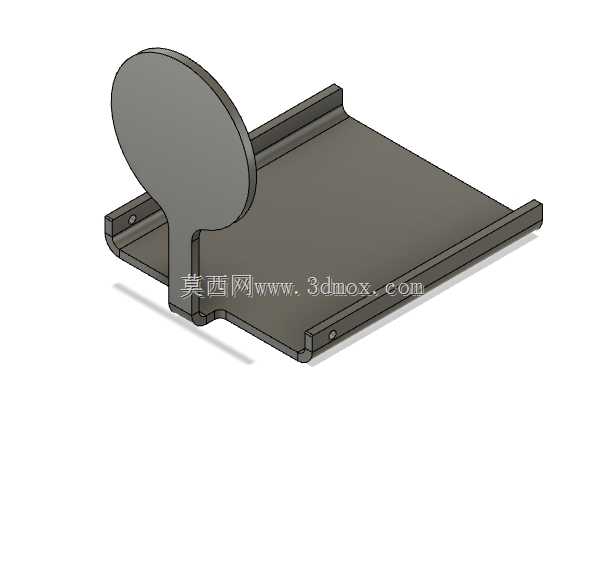

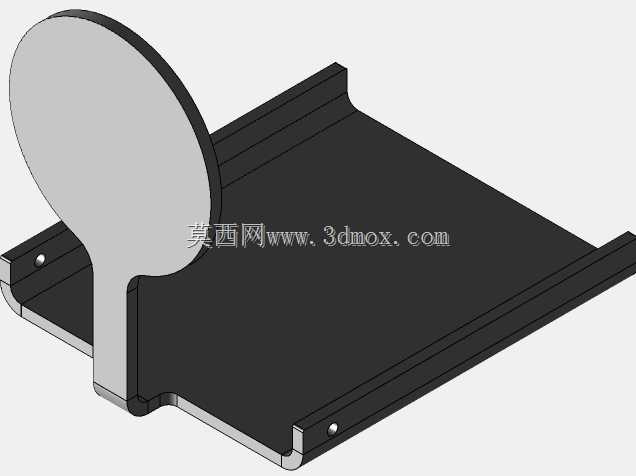

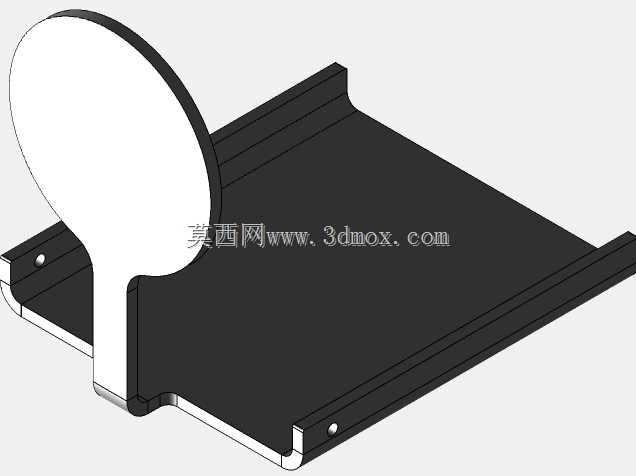

　　该构件为户外冬季射击运动项目配套的靶标立轴支撑结构，主要适配10米至50米区间的户外射击训练、赛事场景使用，承担靶牌的固定支撑与姿态保持功能，可在低温积雪的户外场地长期稳定工作，适配冬季两项这类兼具越野滑行与射击环节的运动场景使用。构件主体采用1/4英寸高碳钢加工成型，整体分为底部安装基座与上部靶牌固定立轴两个功能区段，底部基座为带双侧翻边的平板结构，翻边设置有安装定位孔，可通过螺栓紧固件直接固定在木质或金属靶架的横梁上，安装时无需额外焊接工序，现场拆装效率较高，能够满足赛事场地快速搭建、临时靶位快速调整的使用需求。上部立轴与底部基座采用一体化折弯成型工艺，立轴顶端为圆形靶牌承托面，承托面边缘做了圆角过渡处理，

　　避免安装靶牌时划伤靶材背面的反光涂层，立轴与基座的衔接位置做了加强折弯处理，可承受户外3级以内横风带来的侧向载荷，不会出现立轴歪斜导致靶标偏移的问题。设计阶段针对冬季户外使用场景做了专项适配，基座平板的厚度经过载荷校核，在低温环境下不会因钢材冷脆出现受冲击断裂的问题，立轴的光泽度做了白色哑光处理，可在雪地环境下降低自身反光，避免干扰射击人员的瞄准视线，基座部分做黑色哑光涂装，减少积雪附着后的反光干扰，同时黑色涂层在积雪环境下辨识度较低，不会破坏靶场的整体视觉布局。构件整体采用对称式结构设计，左右方向的形位公差控制在0.2mm以内，安装后立轴的垂直度偏差不超过0.1度，保证靶牌安装后处于完全竖直的状态，不会因安装倾斜导致报靶偏差。

　　安装边界方面，底部基座的双侧翻边间距适配常规靶架的40mm标准方管横梁，安装孔位的间距与通用靶架的预留孔位完全匹配，无需现场二次打孔即可完成装配，立轴顶端的圆形承托面直径适配标准直径的冬季两项射击靶牌，承托面中心设置有定位凸点，可快速对准靶牌背面的定位孔，单人即可完成靶牌的更换作业，无需额外辅助人员配合。结构设计上尽可能减少了不必要的凸起与棱角，所有外露边缘均做了倒钝处理，避免场地搭建人员在低温环境下操作时被尖锐棱角划伤，同时减少积雪在构件表面的附着堆积，降雪后无需频繁清理即可保证靶标正常使用。
