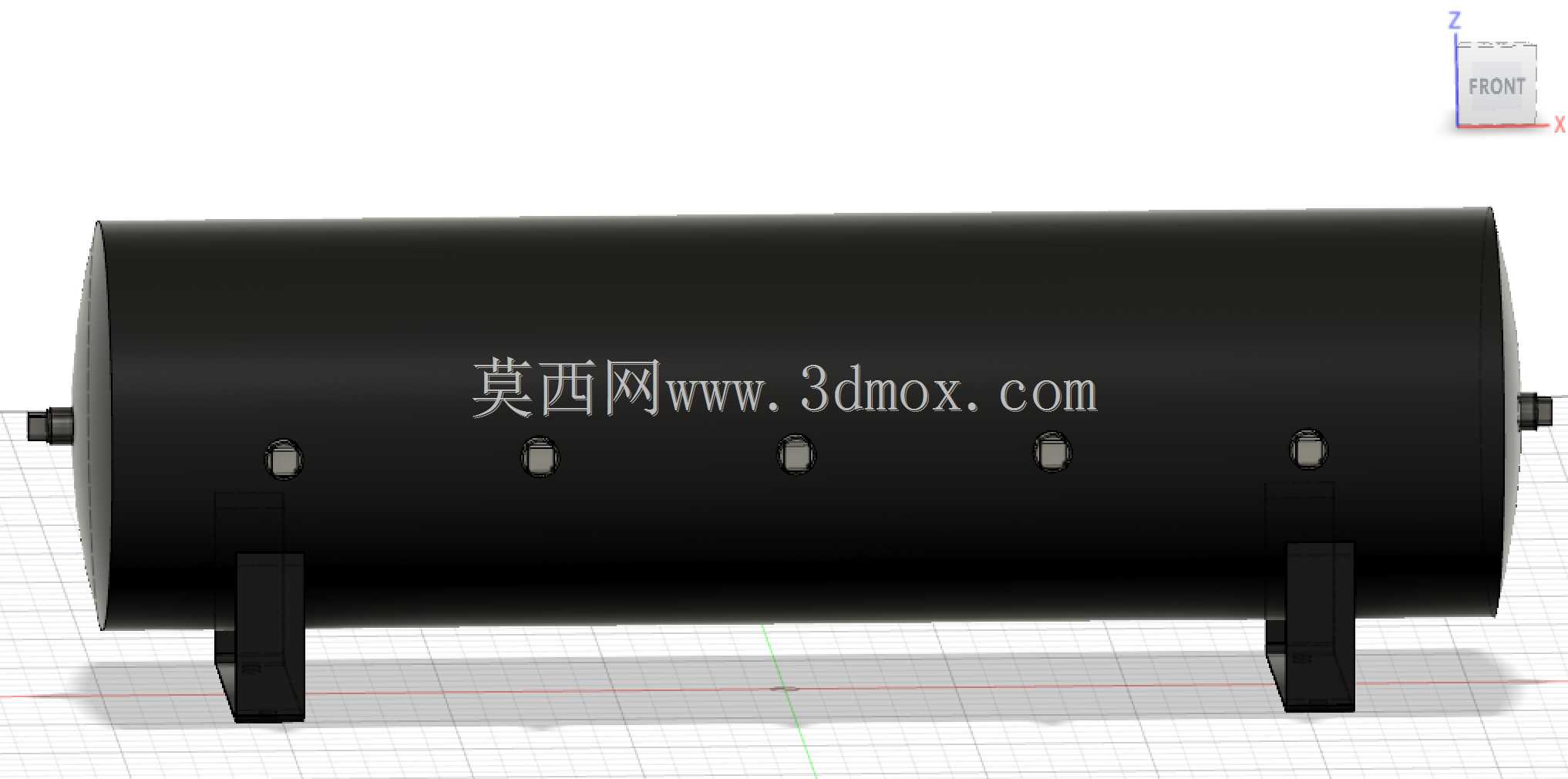

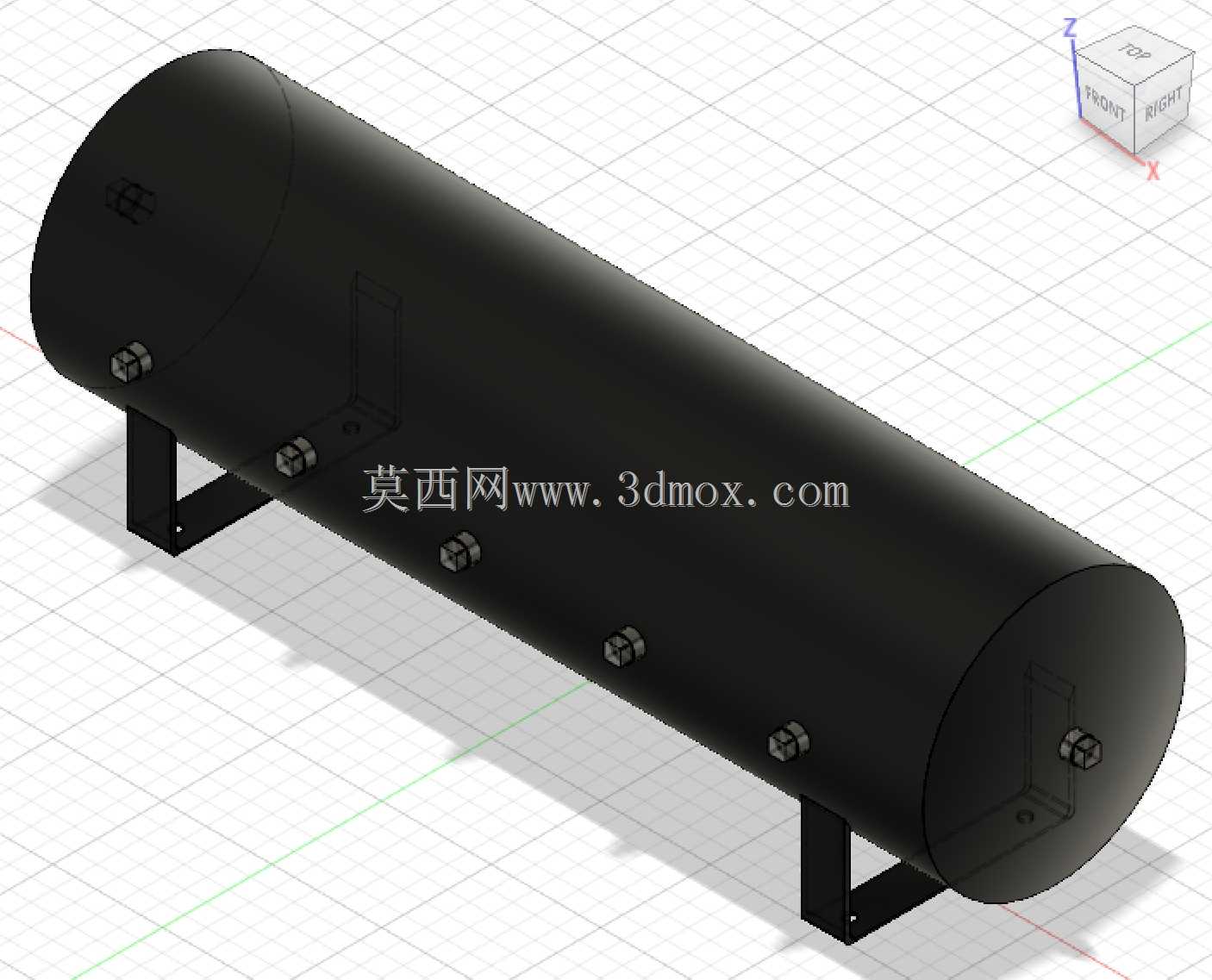

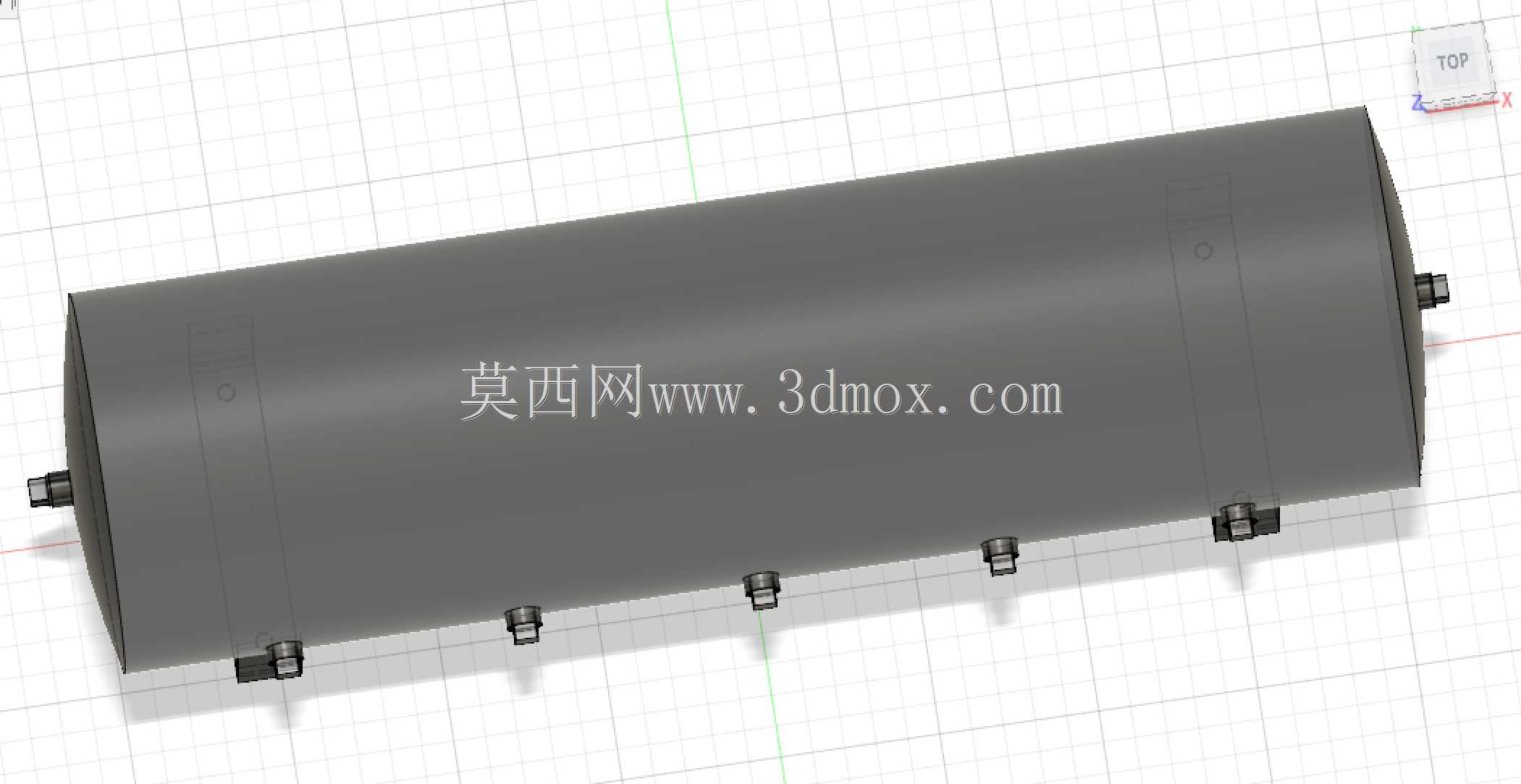

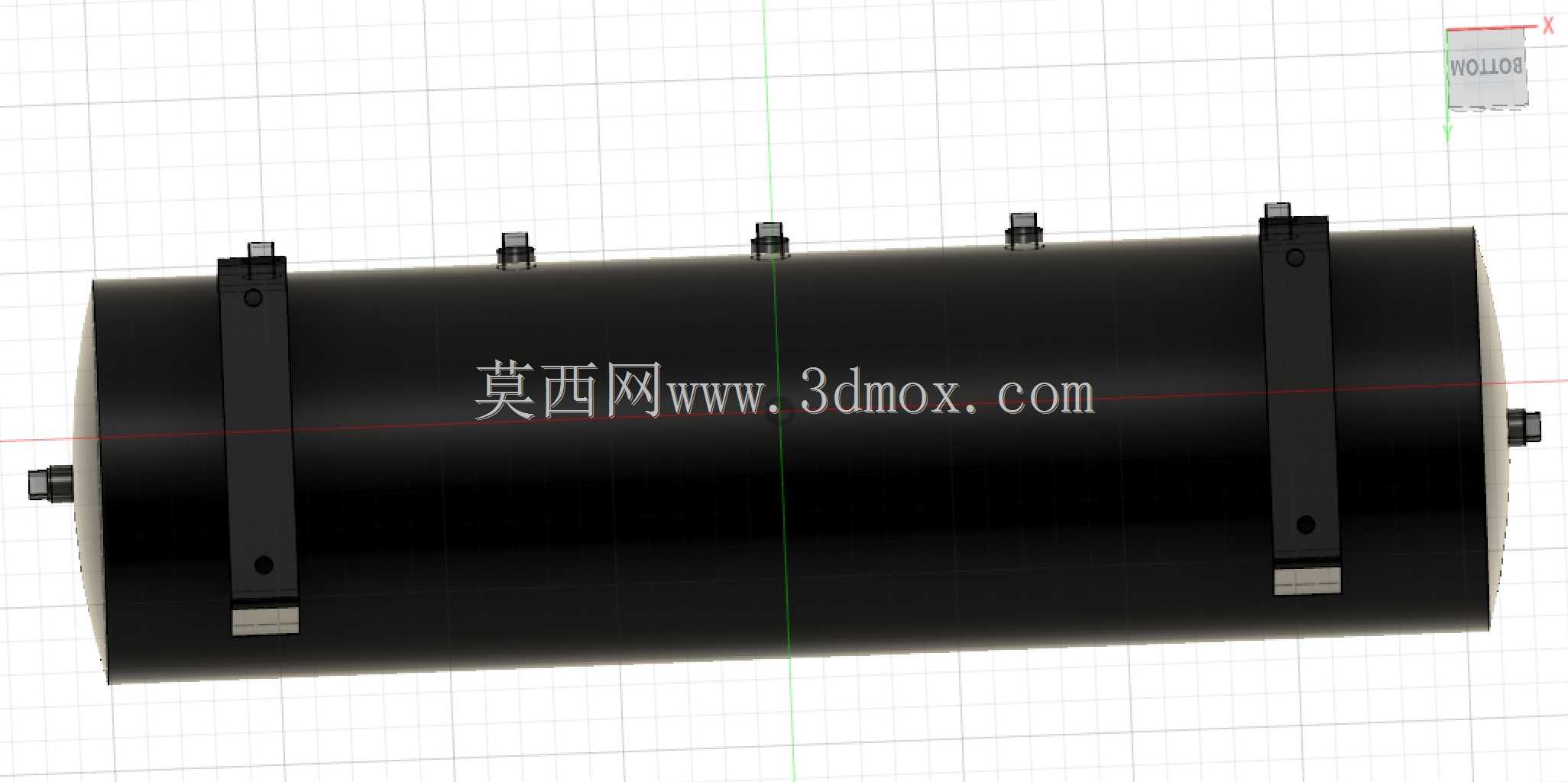

卧式20加仑黑色涂层工业储气罐体

　　在小型气动系统配套、车间分散式气源稳压、移动式气动作业站点搭建场景中，这类小容积卧式储气罐是非常常见的配套部件，区别于大型立式站房储气罐，20加仑规格的罐体更适配紧凑型气源布置需求，不需要预留过高的竖向安装空间，可直接固定在设备机架侧方、移动气源小车台面或者车间边角的低位支架上。从实际功能来看，这类罐体核心作用是缓冲空压机输出气流的压力脉动，稳定整个气动回路的工作压力，同时储存一定量的压缩空气，应对短时间大流量用气的工况，避免空压机频繁启停加载，延长气源主机的使用寿命。设计层面首先考虑的是承压结构合理性，筒体采用等径直筒结构搭配两端标准椭圆封头，整体受力均匀，不存在应力集中的突兀结构，筒体上分布的多个接口可分别接入进气、出气、泄压、

　　排污、压力检测管路，接口位置沿筒体轴向均匀排布，方便现场根据管路走向选择适配接口，不需要额外加装过多转接弯头，减少管路泄漏点。罐体配套的两个L型支撑脚座采用弯折钢板焊接结构，脚座上预留的安装孔可直接穿入螺栓完成固定，脚座与筒体的焊接位置经过受力校核，满焊后可承受满压状态下的罐体重量，同时抵消部分管路振动带来的载荷。尺寸参数上，筒体直径12英寸，整体轴向长度44英寸，实际有效储气体积约76升，这个容积刚好匹配3-5匹功率的小型空压机配套需求，既不会因为容积过小导致稳压效果不足，也不会因为容积过大造成空间浪费、充压时间过长。罐体表面做粗糙黑色粉末涂层处理，这类涂层相比普通喷漆附着力更强，在车间多粉尘、

　　少量油污溅落的环境下不容易出现起皮脱落问题，同时具备基础的防锈能力，适合普通工业车间的非强腐蚀环境使用。建模过程中需要注意筒体与封头的拼接处做等厚对齐处理，接口的凸台结构要与筒体外壁做完全贴合，避免出现干涉缝隙，支撑脚座的弯折圆角、安装孔的位置公差也要符合实际钣金加工的工艺要求，保证模型导出后可直接用于工程出图、安装布局模拟等场景，不需要额外做结构修正。在实际安装边界确认时，除了罐体本身的长宽尺寸，还要预留出两端接口的管路安装空间、底部排污阀的操作空间，以及上方压力表的观测空间，避免安装后出现操作干涉、维护不便的问题。
