UHF频段中继器半高机箱支撑底座

　　这套支撑结构面向UHF/VHF频段中继台的半高封闭式机箱开发，核心作用是把通信主机抬离地面，预留走线、通风与检修空间，常见部署在山顶机房、楼顶基站、隧道信号补盲点以及厂区无线调度覆盖点位。现场施工时，机箱往往不能直接落地：山地基站潮气重、屋面有积水和防水层，隧道壁龛空间局促，抬高安装既能避开地面积水侵蚀，也方便底部馈线、电源线和接地排的接驳。

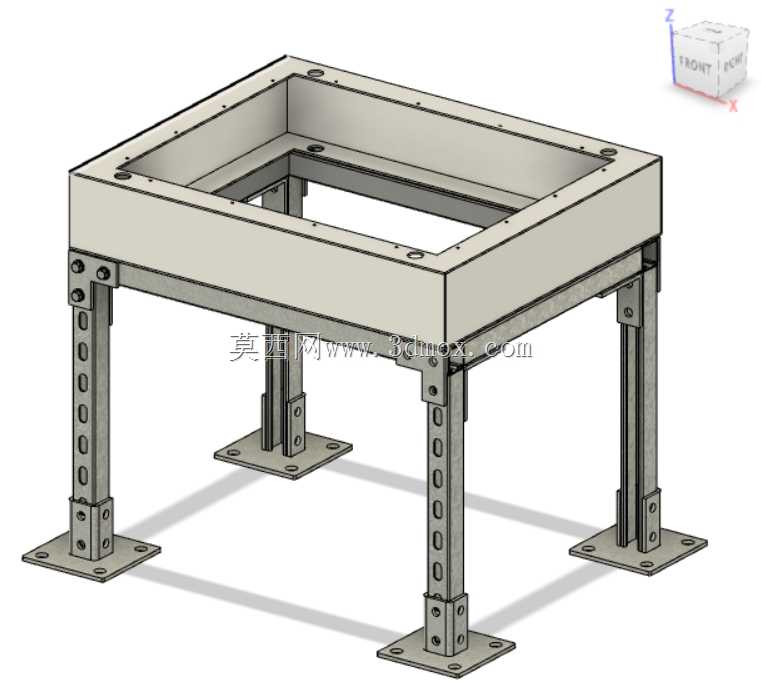

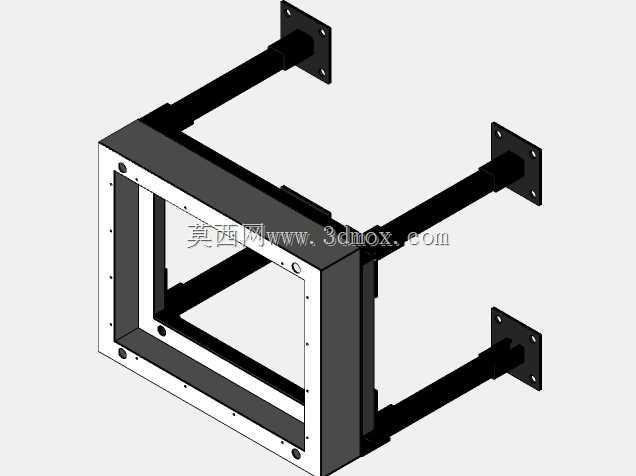

　　框架主体采用矩形围框形式，上平面预留与机箱底框对接的安装孔位，围框内侧留出开口，避让机箱底部凸出的接插件与散热风道，避免装配时发生干涉。四根支腿选用1-5/8英寸规格的unistrut冲孔槽钢，也就是工程上常用的带长圆孔的镀锌型材，腿身上连续排布的调节孔让支撑高度可以按现场条件逐档调整，不需要二次切割焊接。支腿与顶部围框、底部脚板之间均通过麦克马斯特卡尔供应的标准五金件连接，螺栓、角件与压板均为市购标准件，后期维护更换十分方便。

　　底部每根支腿配一块方形地脚板，脚板上开地脚螺栓孔，可直接用膨胀螺栓固定在混凝土基础、槽钢屋面梁或者钢结构平台上；四点支撑的布局让整机在风载和振动下保持稳定，也便于在不平整基础上通过垫片找平。建模时需要重点核对几个边界：顶部围框的开孔轮廓要与半高机箱底法兰完全对应，孔位间距按机箱实际安装脚确定；支腿展开后的最大高度决定机房门洞和运输包装尺寸，最低收拢高度则关系到低矮壁龛内能否就位；地脚板的外轮廓和螺栓孔中心距要给现场基础预埋留出参考。

　　从结构思路上看，整套底座没有采用焊接一体机架，而是偏向装配式型材方案：镀锌槽钢自身防腐能力适合户外和半户外环境，冲孔截面兼顾抗弯刚度与减重，标准紧固件让散件运输到现场后再组装成为可能，山路、楼顶这类吊装困难的站点尤其受益。围框部分承担机箱载荷并把重量均匀传递到四条腿，支腿主要承受轴向压力，侧向则依靠四角连接角件形成稳定框架。建模过程中需把型材截面、孔位间距、脚板厚度和紧固件避让空间逐一还原，保证干涉检查时机箱门板开合、底部接头插拔以及维护人员手部操作空间都不被支腿遮挡，为后续出工程图、核算型材下料长度和现场安装提供直接依据。
