19英寸机架用射频连接器配线安装架

　　在通讯机房、射频测试实验室这类场景里，19英寸标准机架是设备部署的通用载体，射频链路的规整布线一直是现场运维、设备集成时的核心痛点——散乱的射频馈线不仅会拉扯接口造成接触不良，不同链路的交叉缠绕还会带来额外的信号干扰，这款配线架就是针对这类场景设计的机架内布线承载部件。

　　从安装边界来看，这款配线架完全遵循19英寸机架的安装开孔规范，侧边的卡装齿位对应标准机架的立柱安装孔位，不需要额外加工转接件就能直接固定在机架立柱上，安装深度控制在机架前部走线区域，不会挤占后部设备的安装空间，也不会和机架内的理线架、PDU电源模块产生位置干涉。

　　功能设计上，这款配线架预留了16个标准5/8英寸隔板连接器的安装位，孔位排布做了两排错位设计：第一排孔位靠近机架前侧，专门用来接驳外部引入的天线馈线，接口朝向外侧方便现场插拔调试，不需要探入机架内部就能完成天线链路的连接操作；第二排孔位靠内，适配阴螺纹到阴螺纹的N型隔板连接器，用来对接机架内部无线电设备的射频端口，两排孔位的间距经过测算，刚好能容纳常规射频馈线的弯曲半径，避免馈线弯折角度过大造成的驻波比异常。

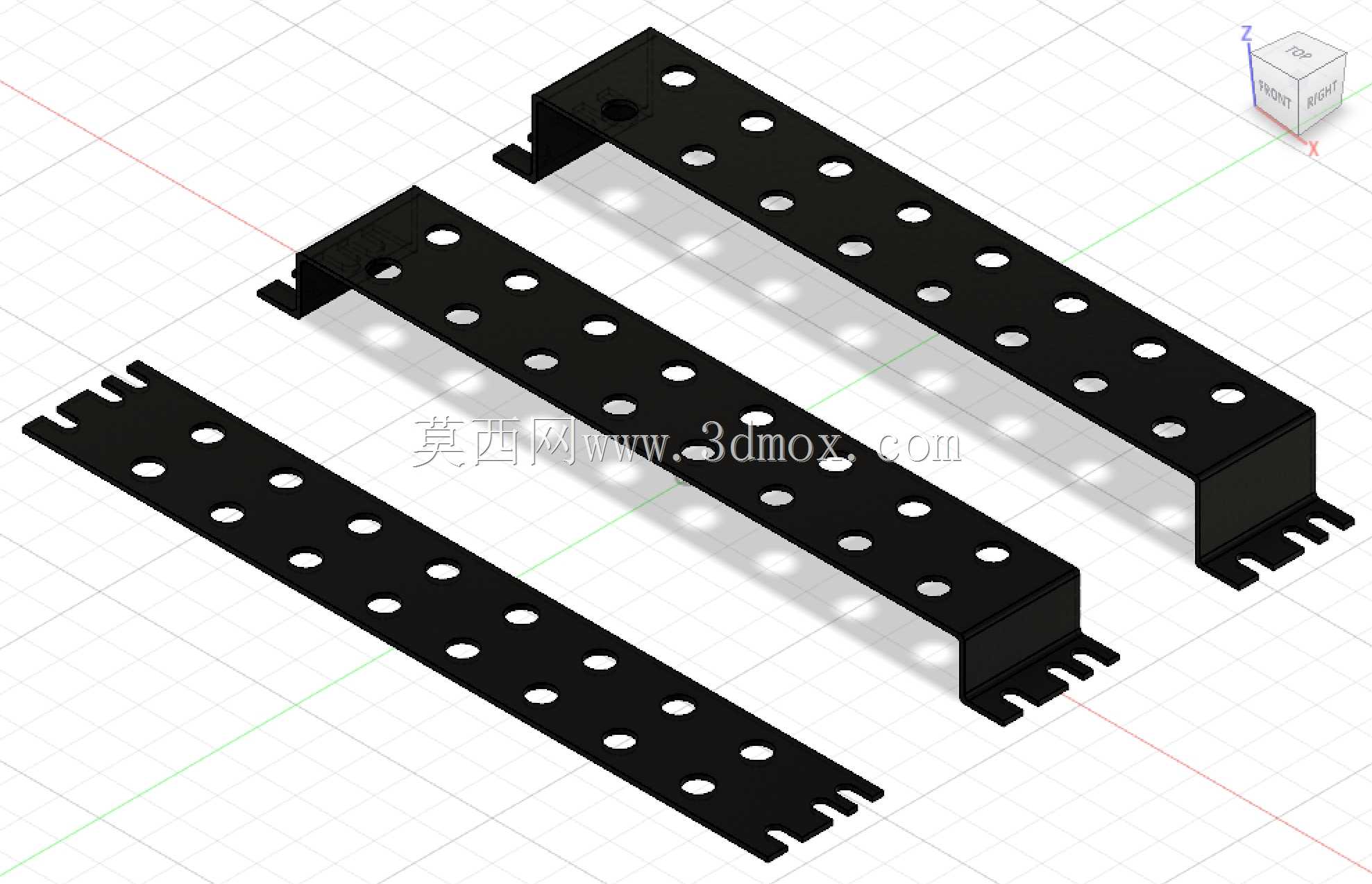

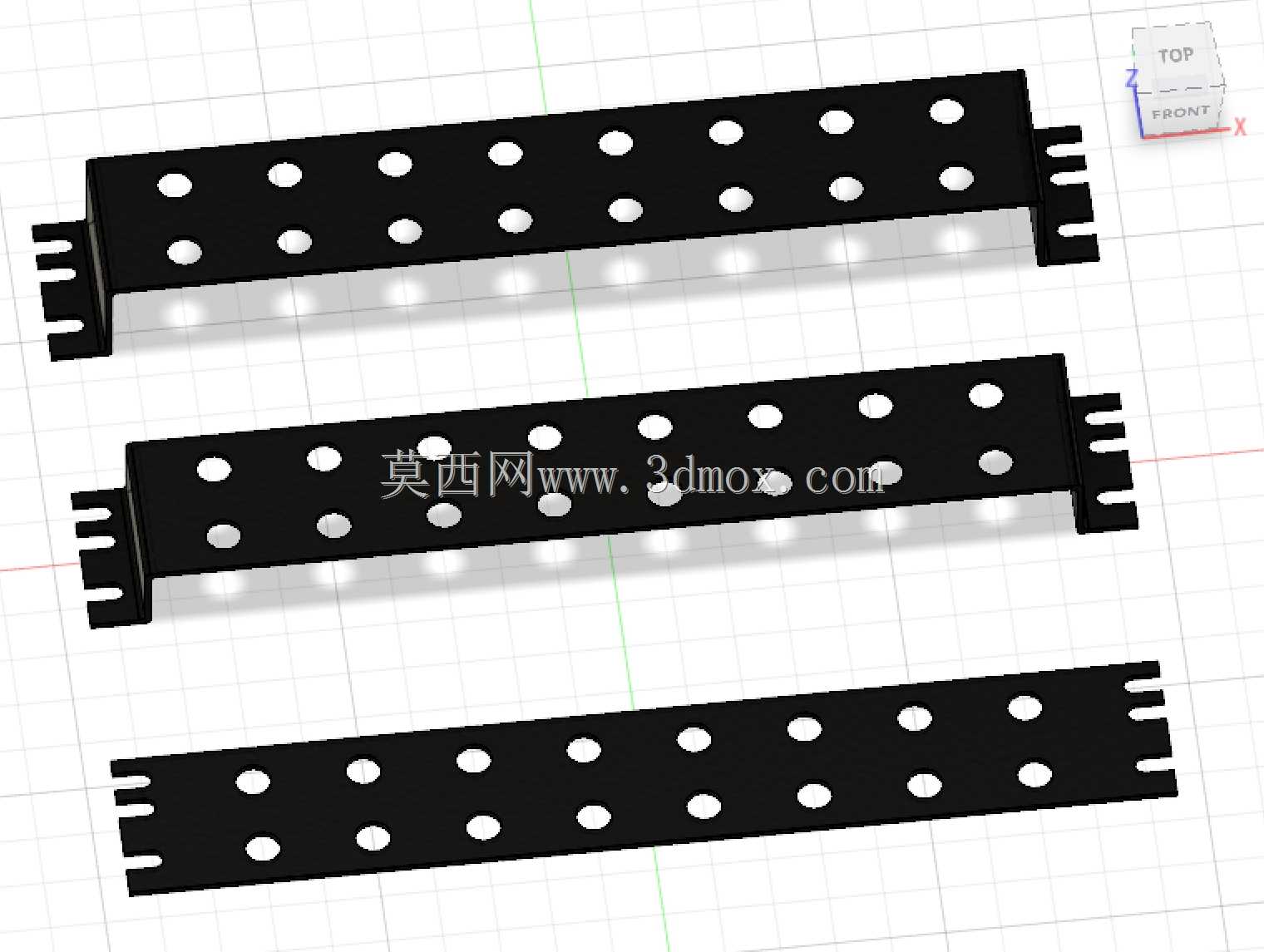

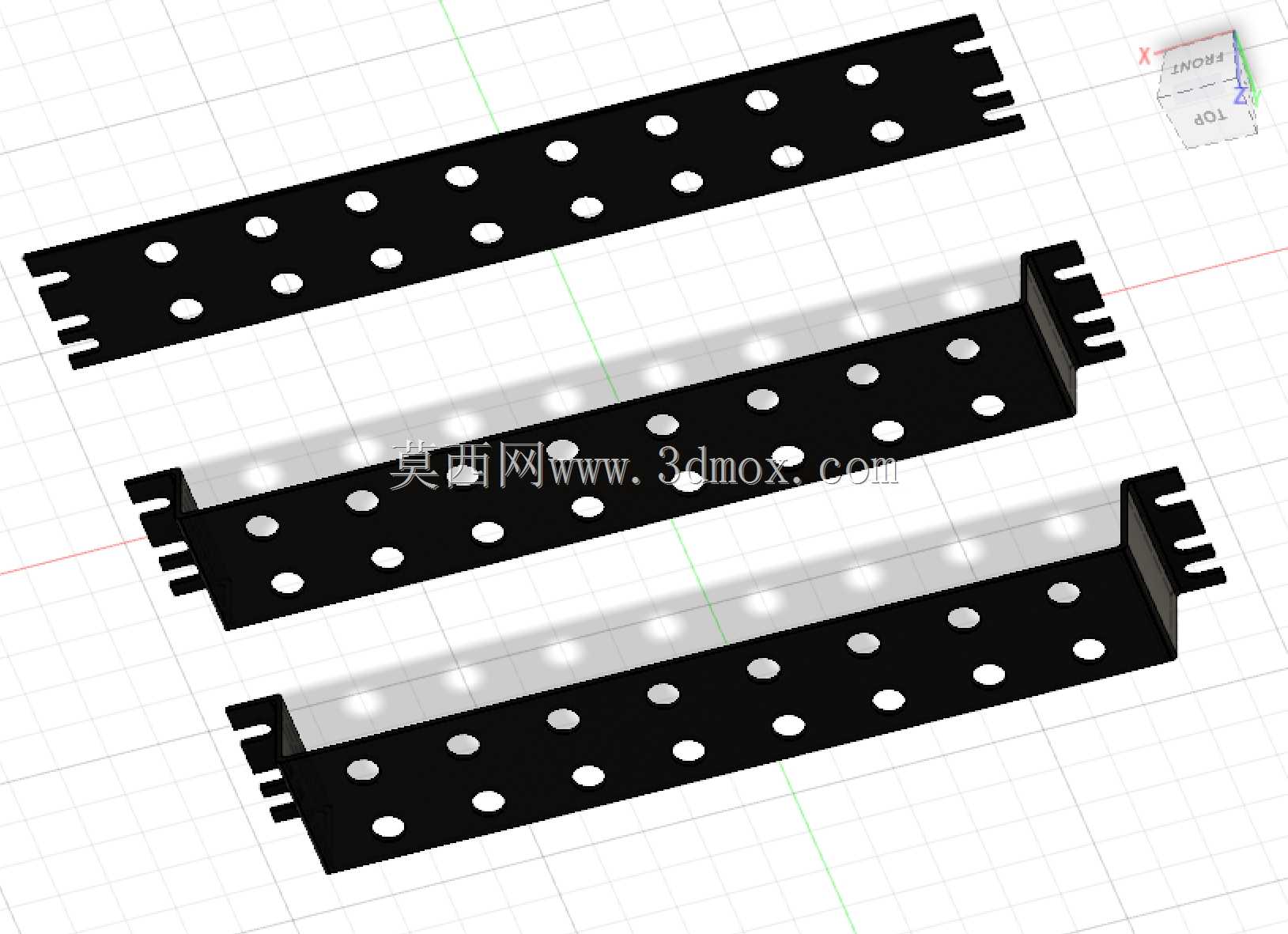

　　结构设计层面，整体采用折弯成型的钣金结构，两侧的折边做了加强处理，即使满配连接器、接入多根粗径射频馈线，也不会出现中部下垂变形的问题；板面的安装孔位做了统一的公差控制，连接器安装后不会出现松旷偏移，孔位边缘做了去毛刺处理，避免安装时划伤馈线外皮。三个不同长度的架体可以适配不同深度的机架部署需求，不管是浅深度的壁挂式19英寸机柜，还是深度较大的中心机房标准机柜，都能选到匹配的规格，安装后可以把机架内杂乱的射频链路统一规整到配线架端，每一条链路的两端都能对应标识，后期排查线路故障、调整链路连接时不需要在整捆线缆里翻找，大幅提升现场运维的效率，也能让机架内部的风道保持通畅，避免线缆堆积阻挡设备散热风道。
