4+1端口80W容量PoE非托管交换机结构设计

　　这款非托管PoE交换机的结构设计，完全围绕中小型网络部署的实际痛点展开，在有限的壳体空间内整合了4个PoE供电端口与1个上行端口，整机供电容量达到80W，可同时为多台PoE终端提供稳定的数据传输与电力供应，无需额外布设供电线路，大幅降低现场布线的复杂度与施工成本。从应用场景来看，这类设备常被部署在监控点位分散的园区周界、小型办公区的无线AP组网、零售门店的收银与监控一体化网络中，无需复杂的配置操作，接入网线即可自动完成供电与数据链路协商，对现场运维人员的技术门槛要求极低。

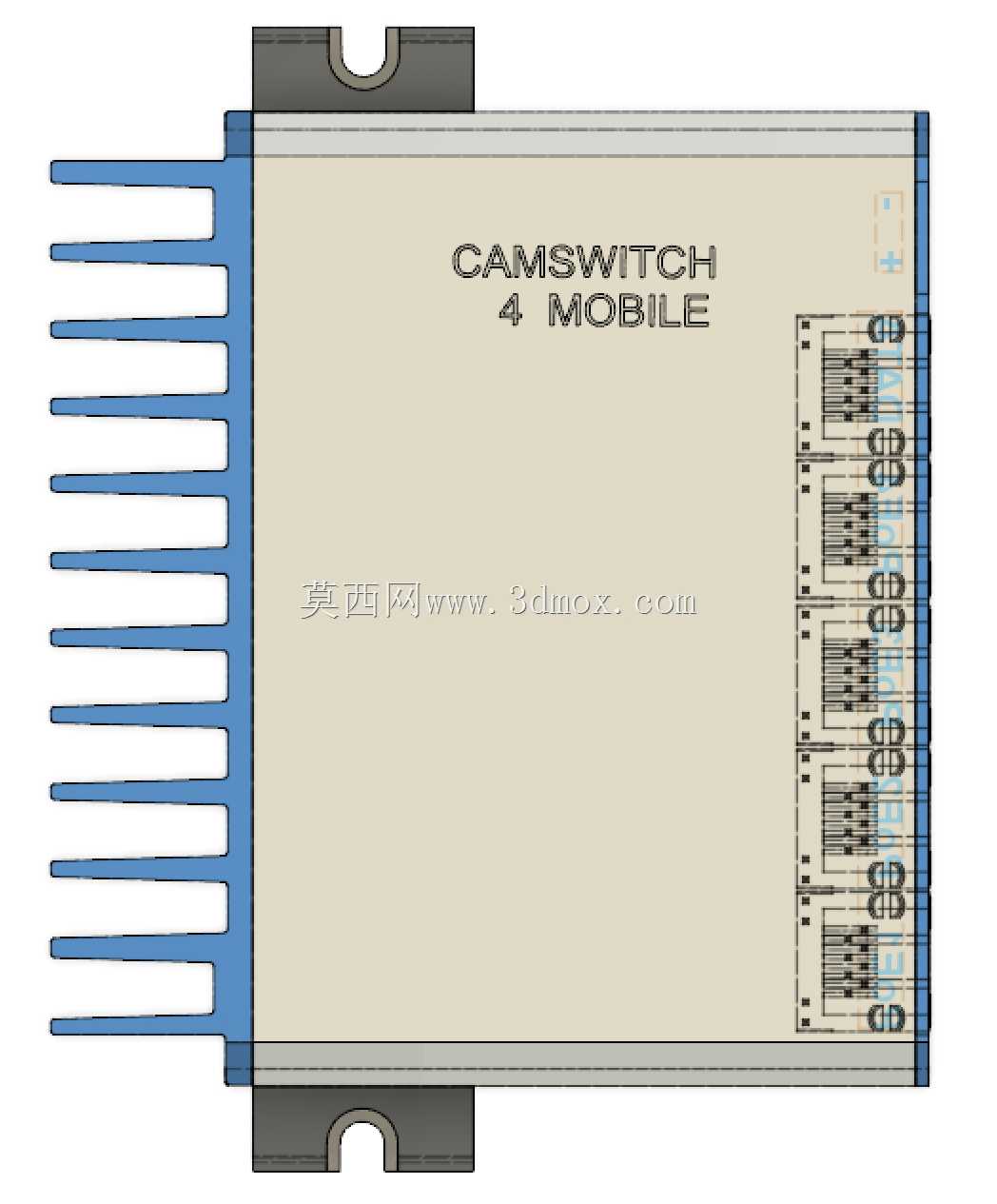

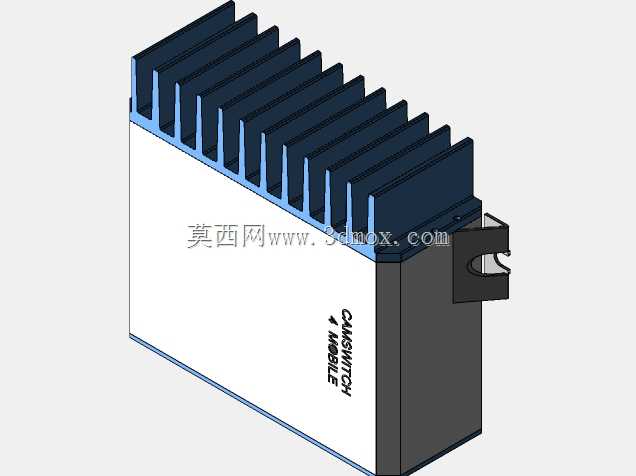

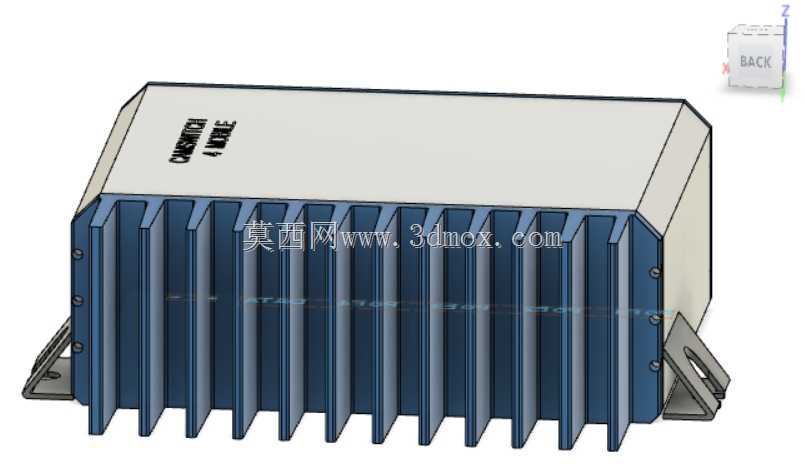

　　壳体的散热结构设计是这款产品的核心亮点之一，设备上盖侧沿排布了连续的一体化散热鳍片，鳍片与金属上盖采用一体冲压成型工艺，没有额外的拼接热阻，能够将内部PoE供电模块、交换芯片工作时产生的热量快速传导到壳体外部，在密闭无强风的安装环境下，也能保证长时间满负载运行时的核心器件温度处于合理区间，避免高温导致的端口掉线、供电不稳定问题。设备侧面预留的安装挂耳采用折弯成型结构，挂耳上的安装孔位做了沉边处理，既可以通过螺丝将设备固定在标准机柜的立柱上，也能适配墙面壁挂安装的需求，挂耳与壳体主体通过两颗内六角螺丝锁紧，安装后不会出现晃动松脱的问题。

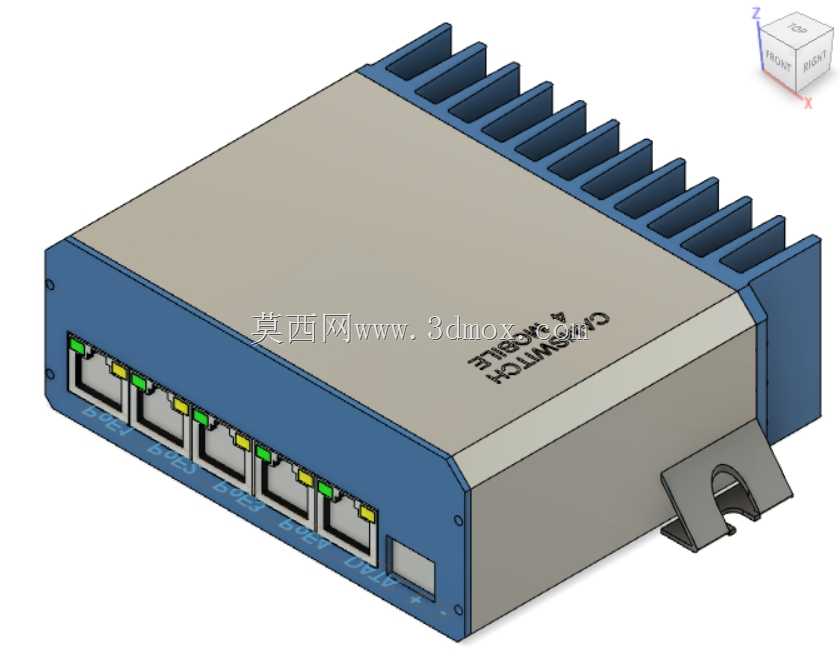

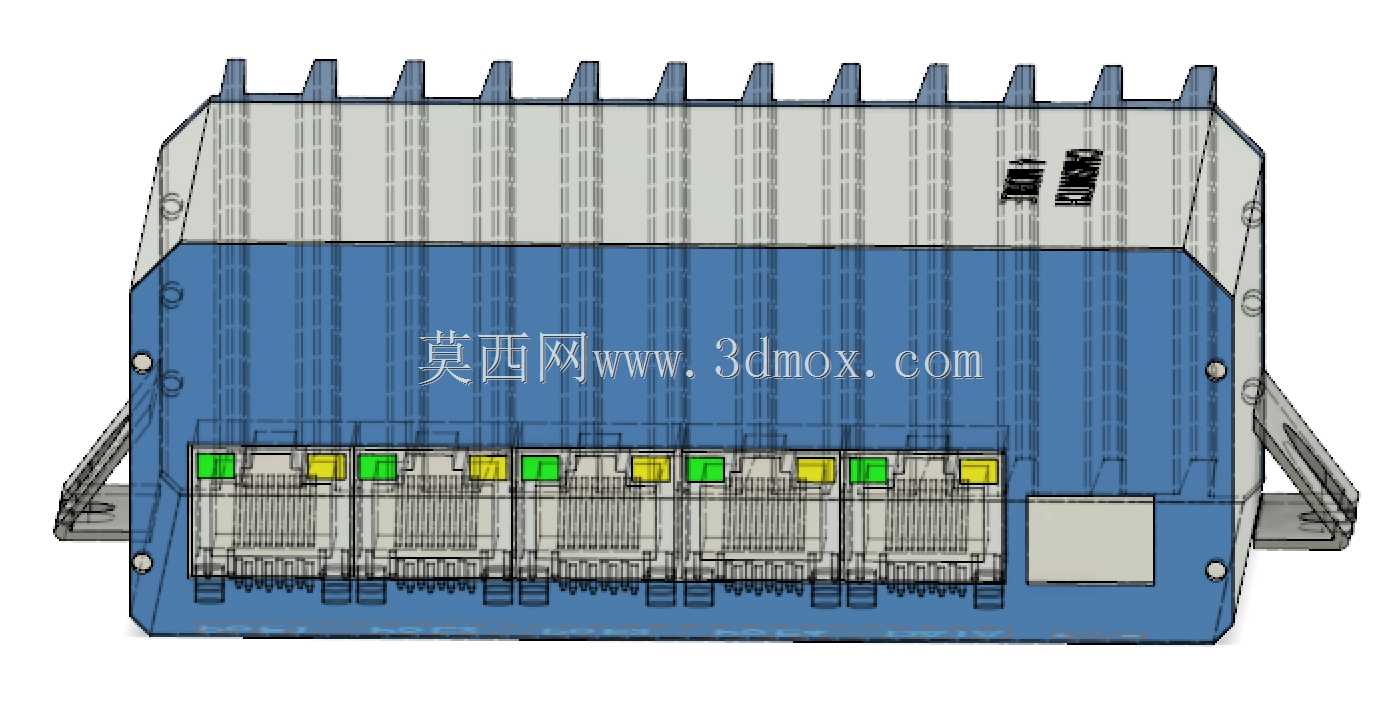

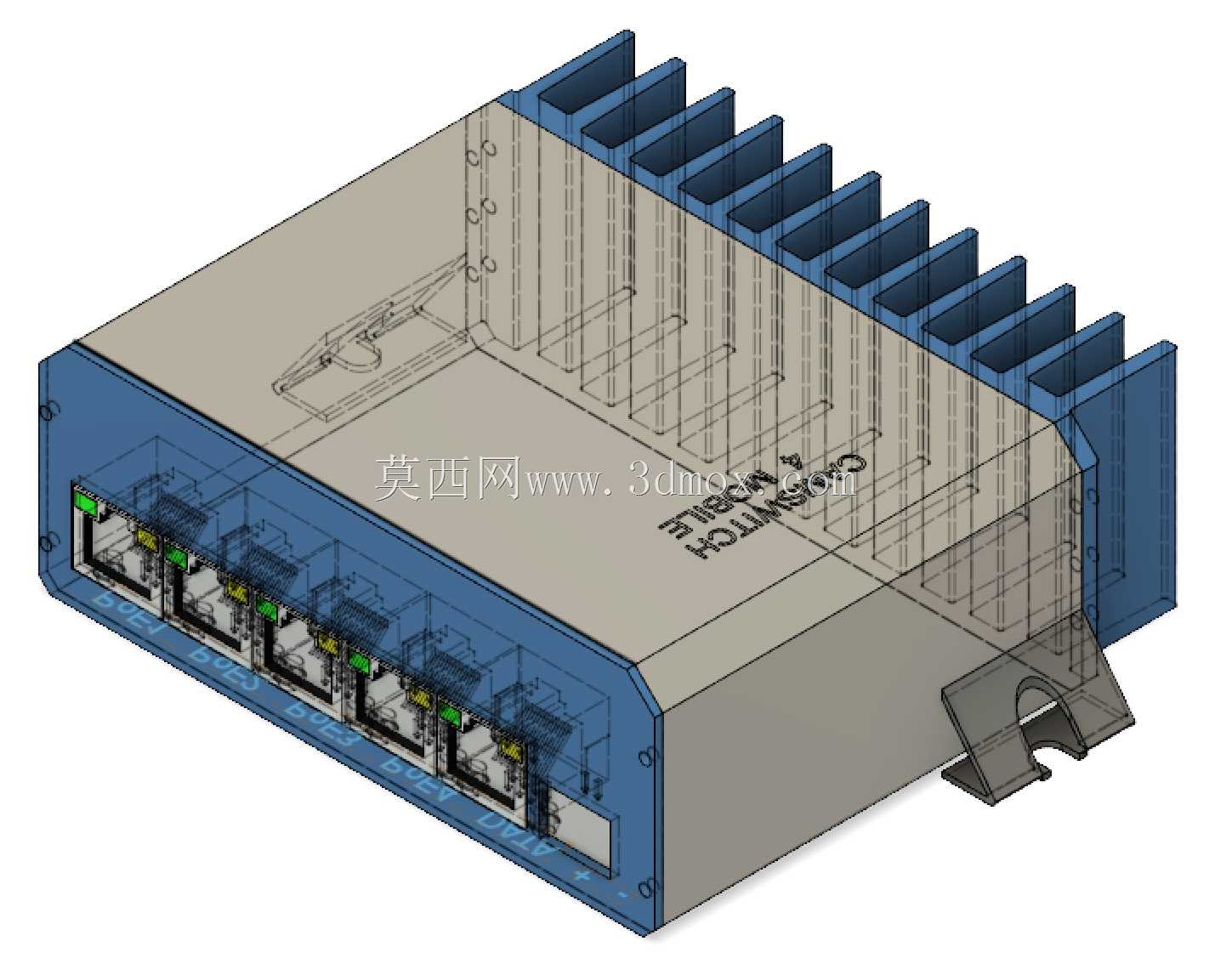

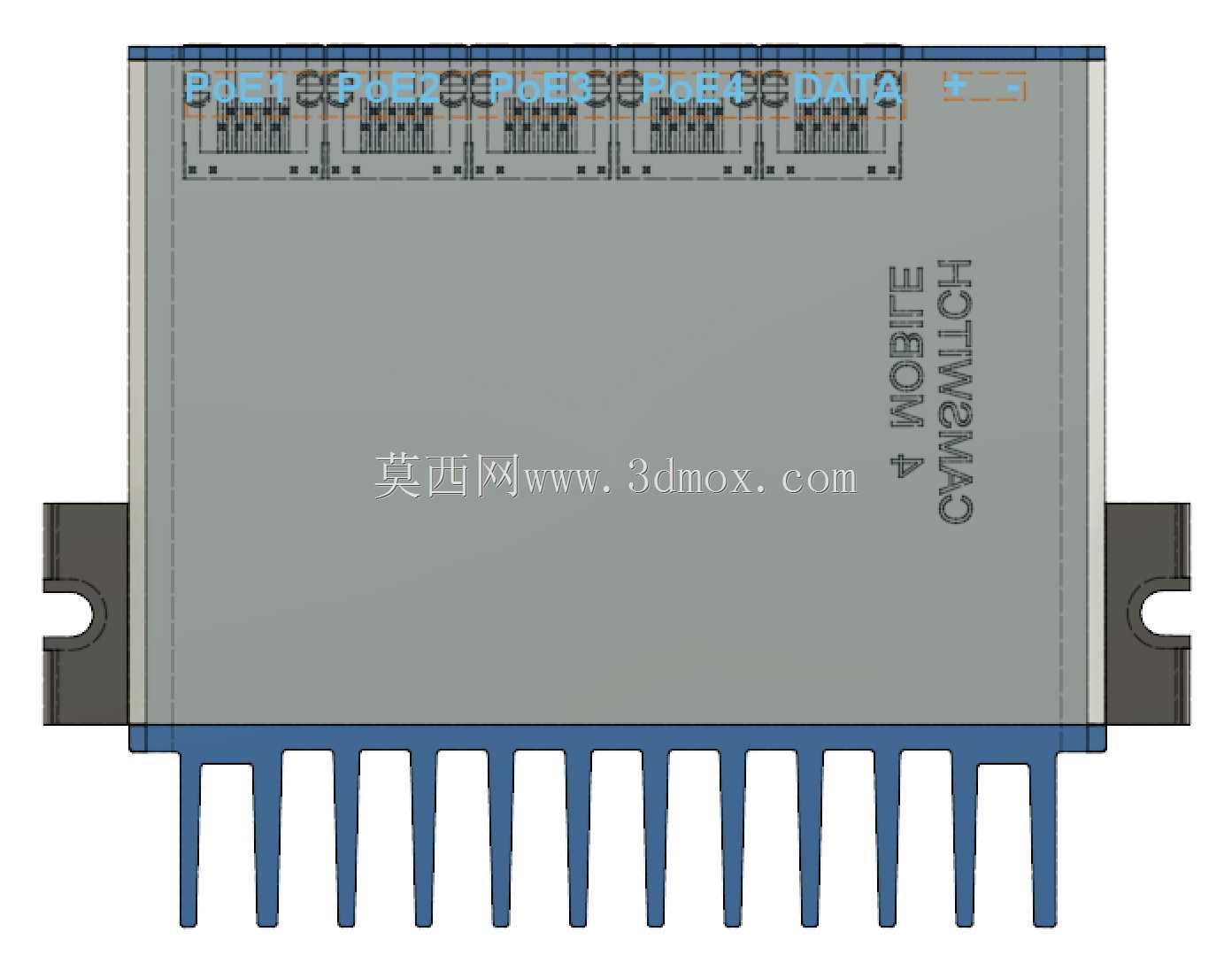

　　端口侧的布局做了针对性的优化，五个RJ45端口沿壳体长边等距排布，每个端口上方都预留了状态指示灯的开孔，指示灯采用内嵌式设计，不会突出壳体平面，避免运输、安装过程中磕碰损坏指示灯帽。端口之间的间距经过精确核算，即使插满带屏蔽层的水晶头，也不会出现相邻插头互相干涉的情况，端口下方的丝印区域清晰标注了每个端口的序号与PoE供电标识，现场接线时可以快速核对端口对应关系，减少接错线的概率。壳体的边角全部做了R角钝化处理，没有尖锐的冲压毛边，安装调试时不会划伤操作人员的手部，壳体表面采用细磨砂喷塑处理，既可以提升外壳的耐刮擦性能，也能避免光滑表面残留指纹、污渍影响外观整洁度。

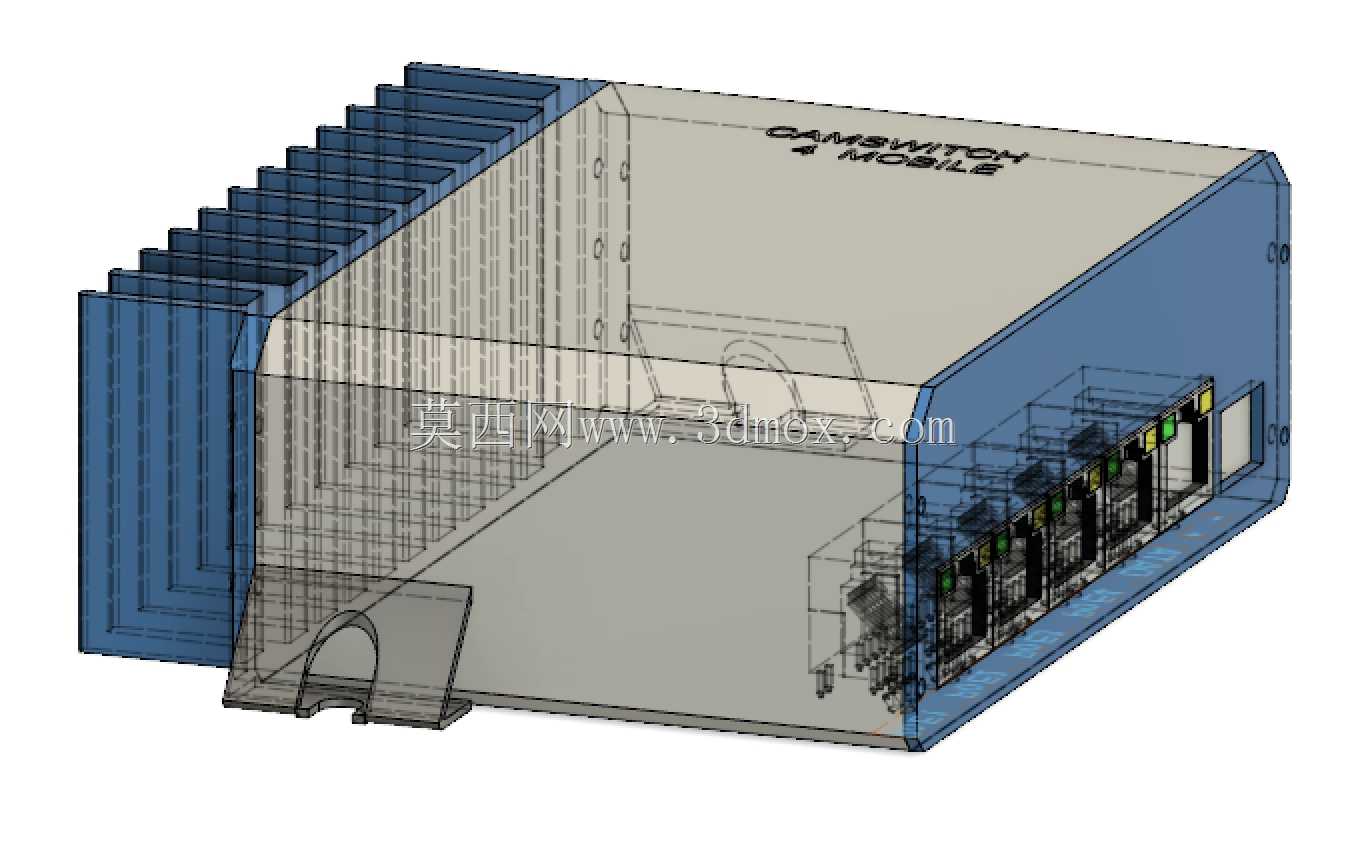

　　设备的内部安装柱与壳体采用一体压铸成型，主板安装时可以直接通过定位柱快速对位，不需要额外的治具辅助，装配效率更高，同时定位柱的高度经过精确计算，保证主板上的最高元器件与壳体内壁之间预留足够的安全间隙，避免组装时挤压元器件造成虚焊、损坏。壳体的拼接缝隙控制在0.2mm以内，既可以满足日常使用的防尘需求，也不会因为缝隙过大影响整体外观质感，设备的直流供电接口设置在端口侧的最边缘位置，供电插头插入后不会遮挡相邻的网线端口，布线时走线更加顺畅。
