带防尘翻盖面板安装式直流同轴插孔结构

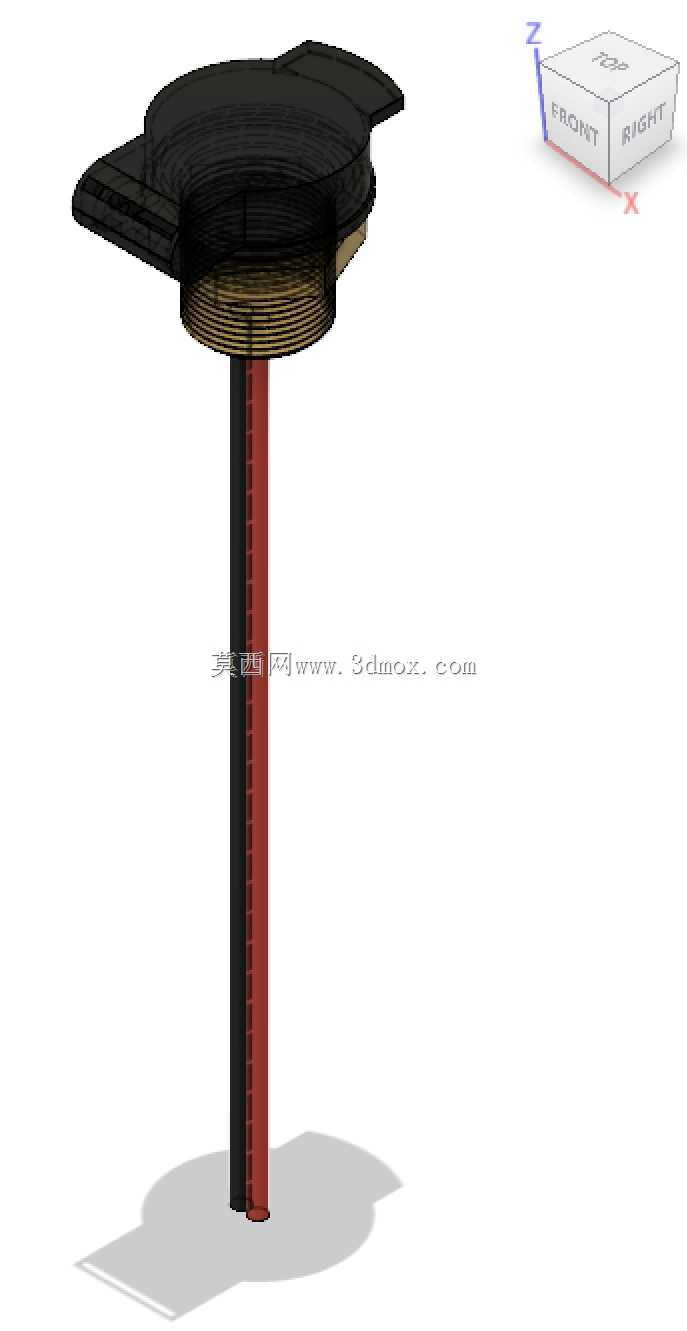

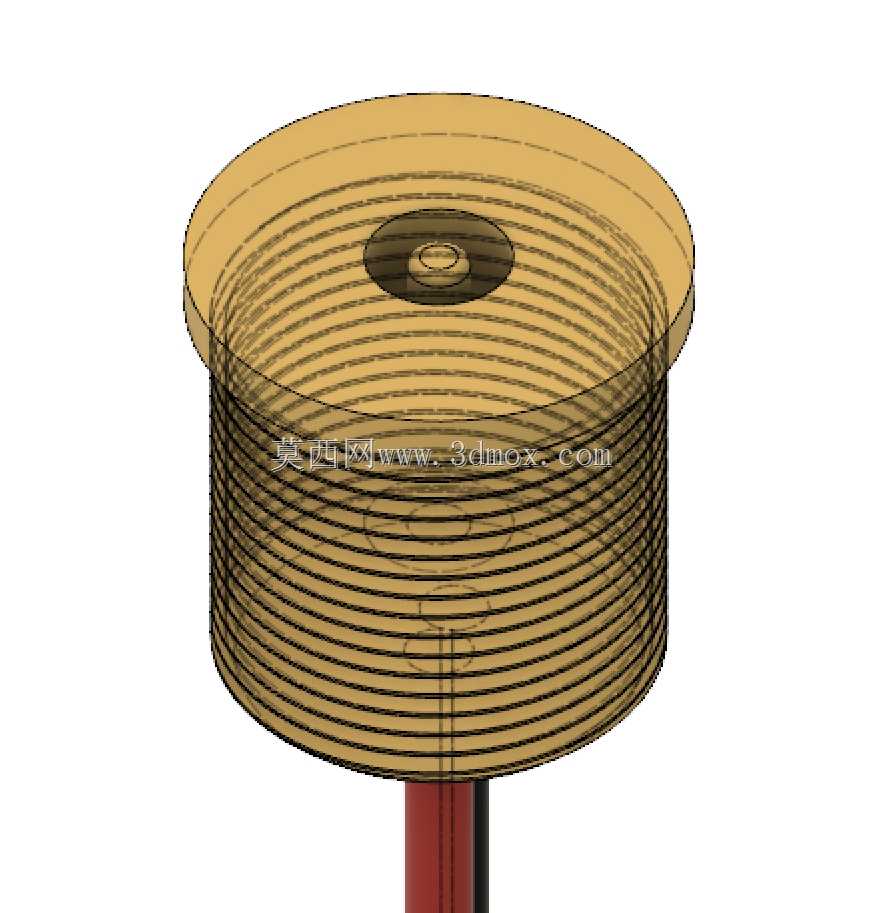

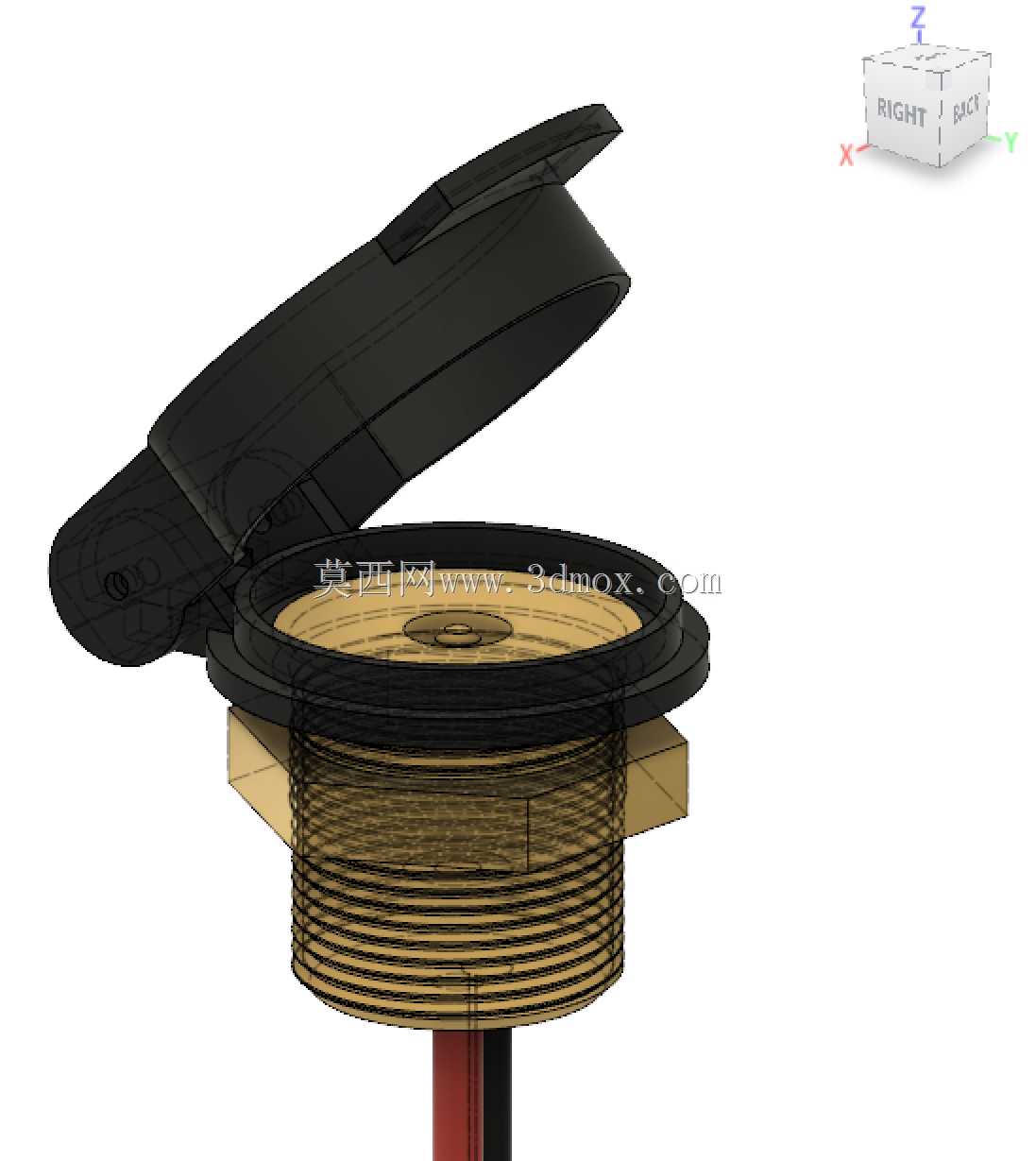

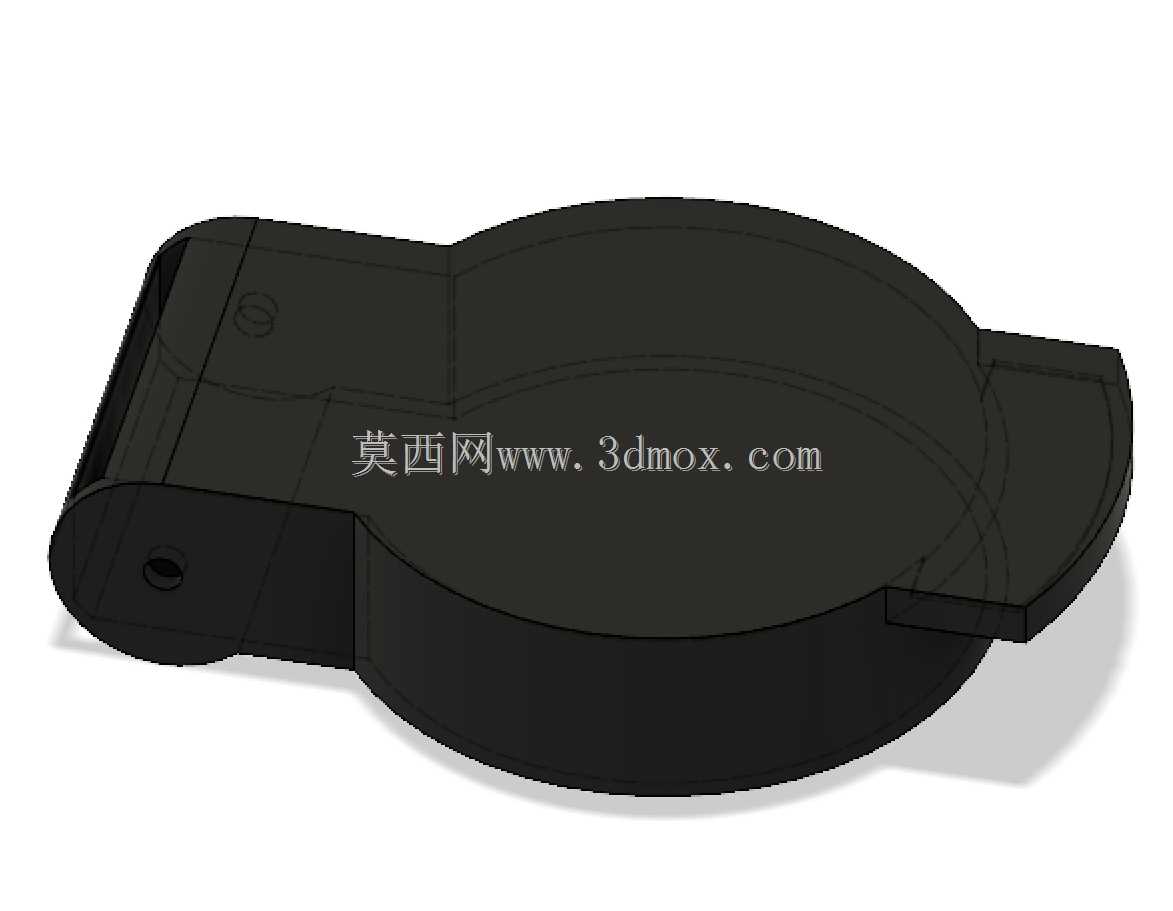

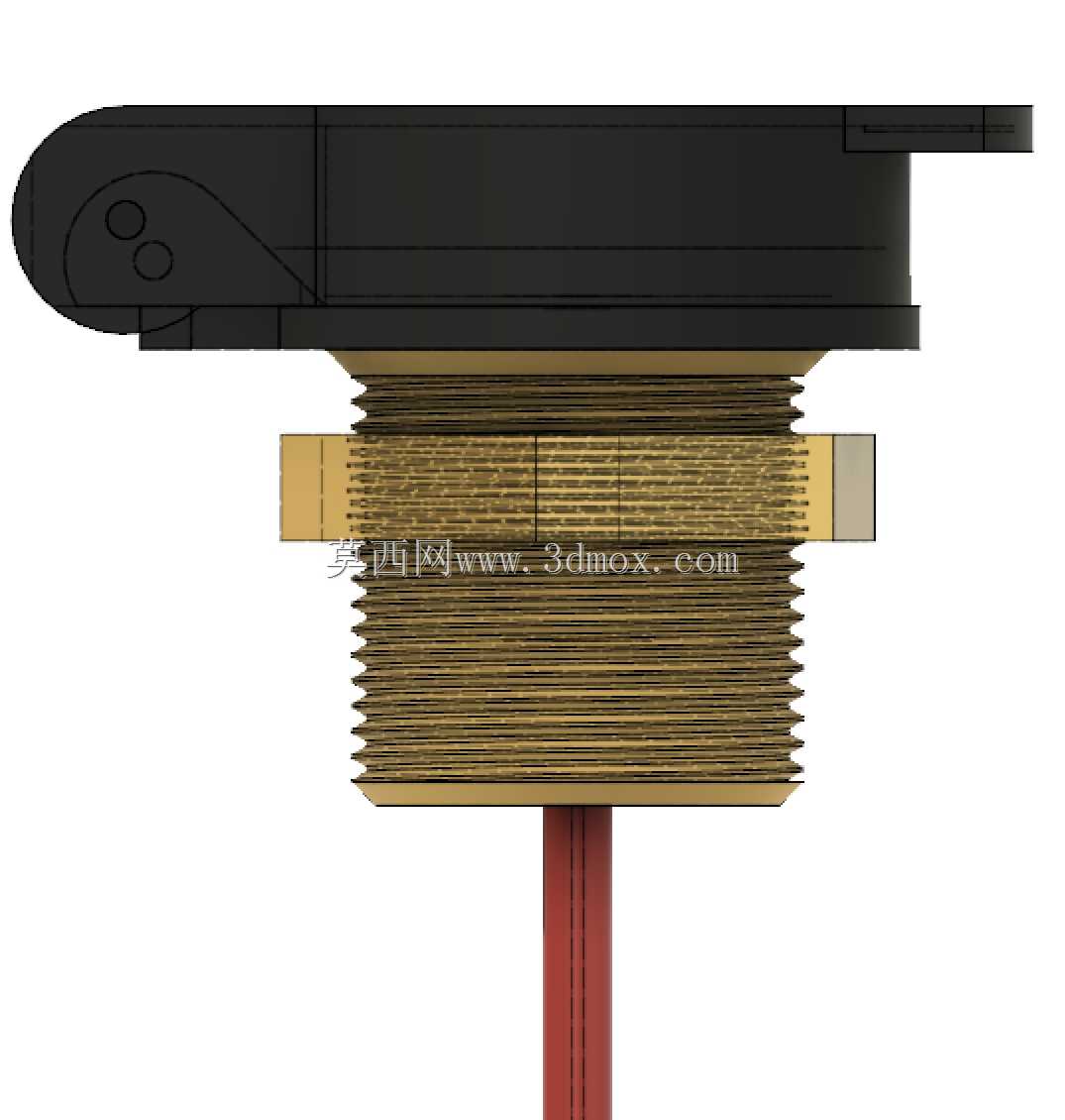

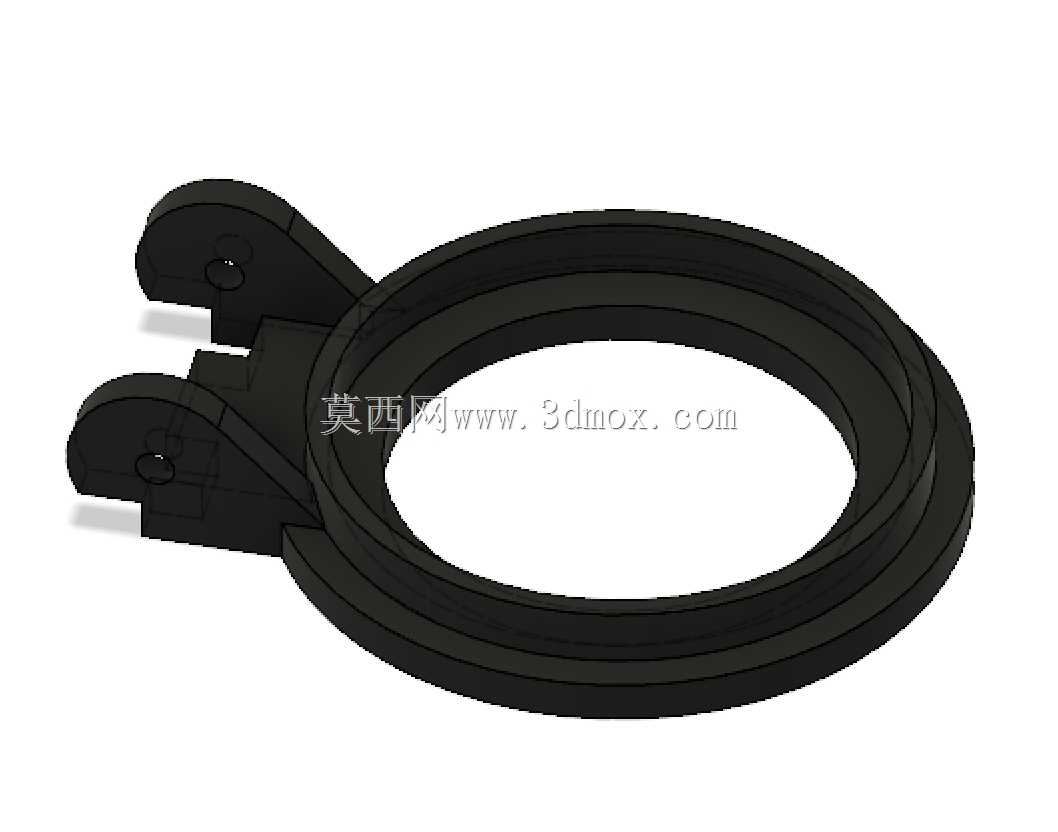

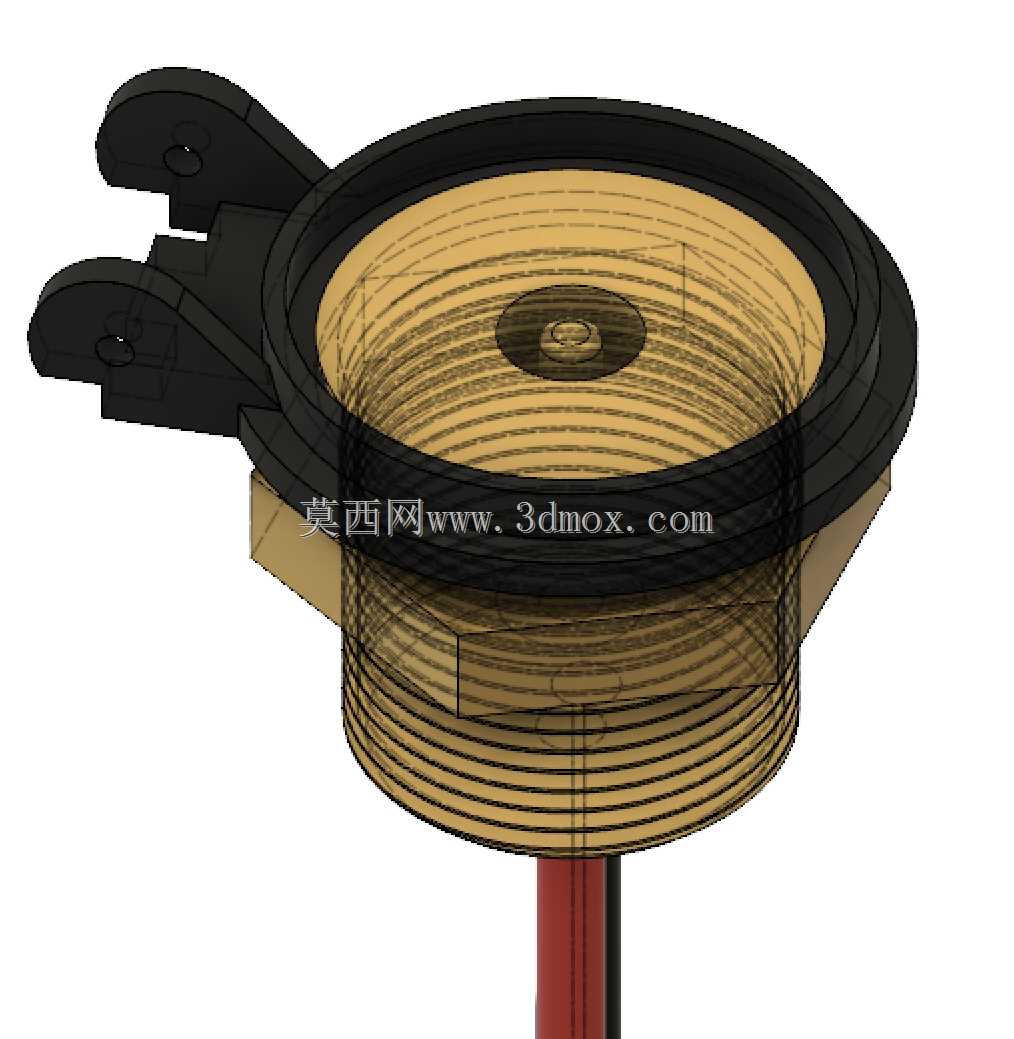

　　这款带翻盖的面板安装直流同轴插孔，主要面向户外通讯设备、工业测控终端、车载电子单元这类需要在设备外露面板预留直流同轴信号或电源接口的场景，日常使用中翻盖可以在接口未插接状态下阻挡粉尘、溅水与杂物侵入，避免插孔内部的接触簧片出现氧化、卡滞问题，降低户外工况下的接口接触不良故障率。从结构设计逻辑来看，整体采用分体嵌套式结构，上部的翻盖通过侧边的铰接结构与插孔主体的法兰基座连接，翻盖闭合时可完全覆盖插孔的插合端面，翻盖与基座接触位置做了贴合止口设计，无需额外密封件即可实现基础的防尘防护，翻盖翻开后的限位角度经过校核，不会遮挡插接头的插拔操作空间，也不会因为频繁翻折出现与周边面板部件的干涉。下部的安装主体采用外螺纹加锁紧螺母的面板固定形式，

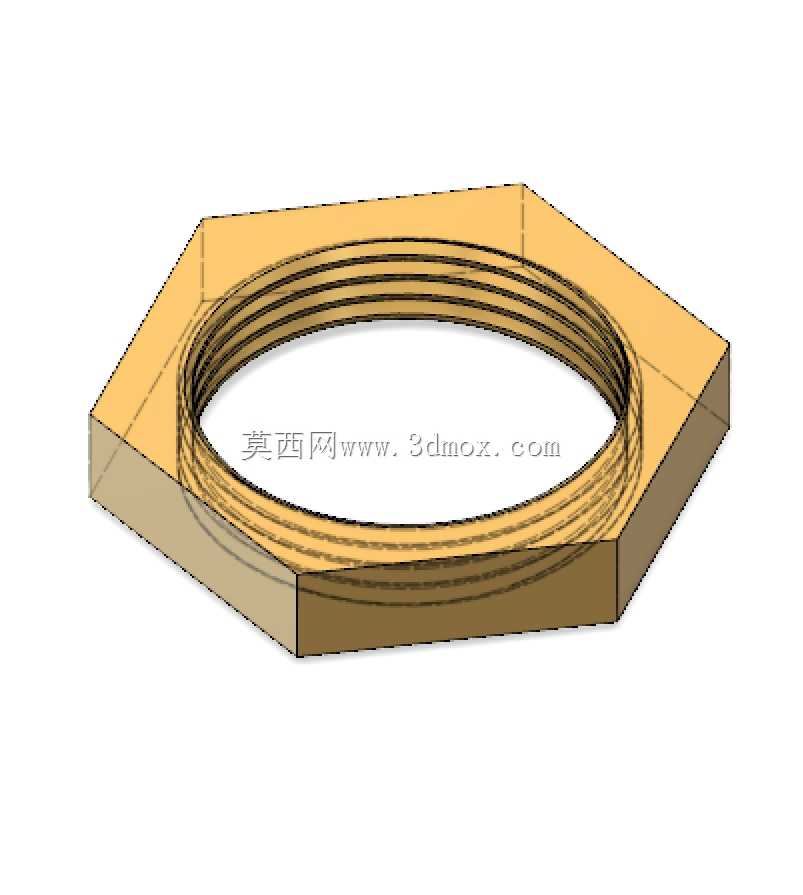

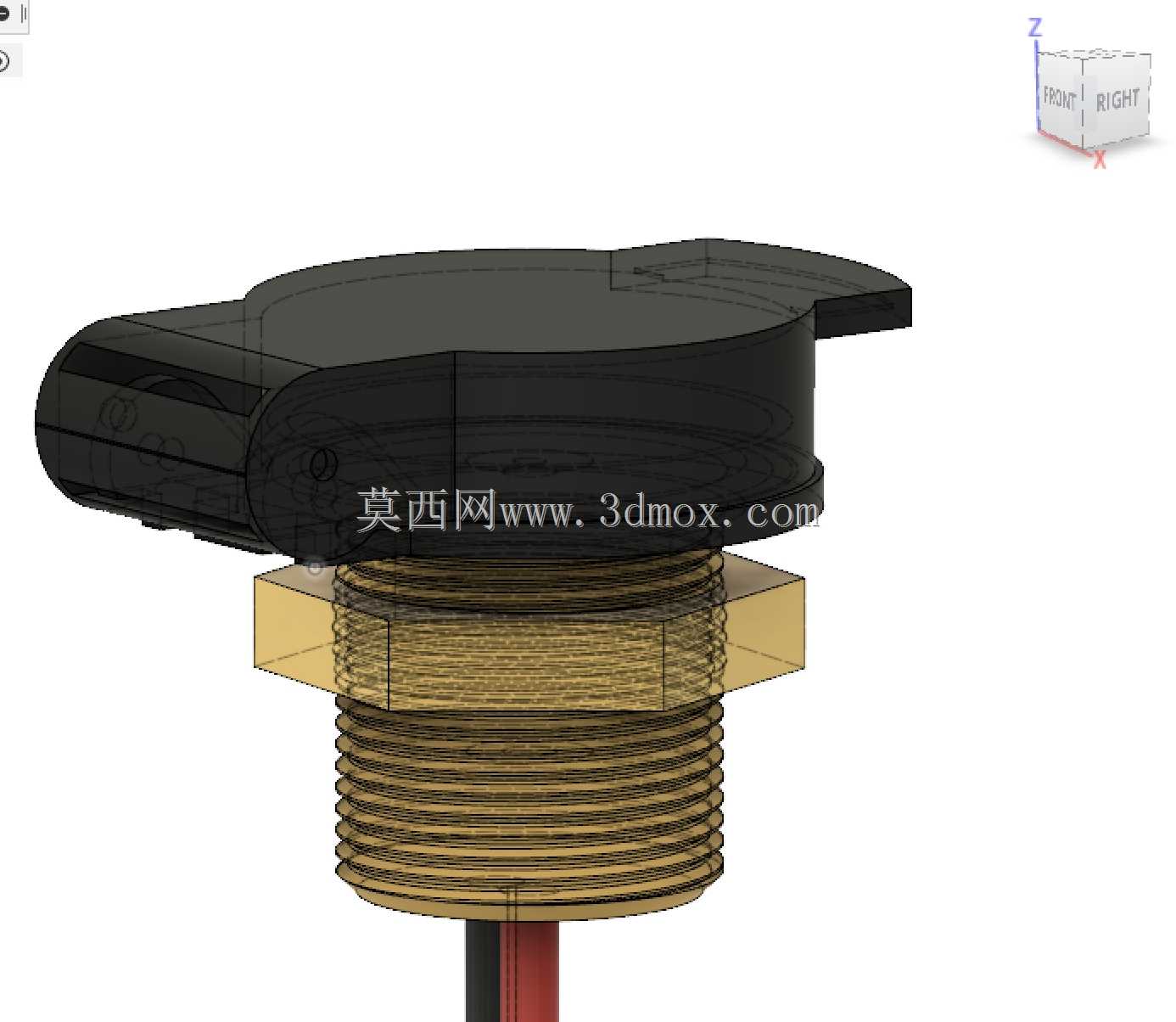

　　安装时仅需在设备面板上开出对应直径的圆孔，将插孔主体从面板外侧穿入，内侧通过配套的六角锁紧螺母拧紧即可完成固定，安装螺纹的长度覆盖了常规1.5mm到5mm厚度的金属、塑料面板使用需求，法兰基座与面板贴合的端面预留了密封垫圈的安装槽位，有更高防水要求的场景可加装橡胶垫圈提升面板结合面的密封等级。插孔内部的接触件采用同轴嵌套设计，外层接触环与中心插针之间设置了绝缘隔层，保证直流信号或低压直流电源传输过程中的绝缘可靠性，接触件尾部预留了导线焊接位，可根据实际布线需求焊接不同线径的连接导线，适配设备内部的走线布局。建模过程中对各部件的配合间隙做了符合实际生产公差的预留，铰接位置的转动间隙控制在合理范围，既保证翻盖转动顺畅无卡滞，

　　也不会出现翻盖松垮晃动的问题，螺纹部分按照标准公制细牙螺纹的参数建模，可直接导出工程图用于机加工或开模生产参考，整体结构没有冗余设计，所有特征都服务于接口的安装固定、防护与电气连接功能，在满足使用性能的前提下尽可能压缩了面板后侧的占用空间，适配内部布线空间紧凑的小型电子设备使用。
