MR15A型铲舌连接按钮复位断路器结构

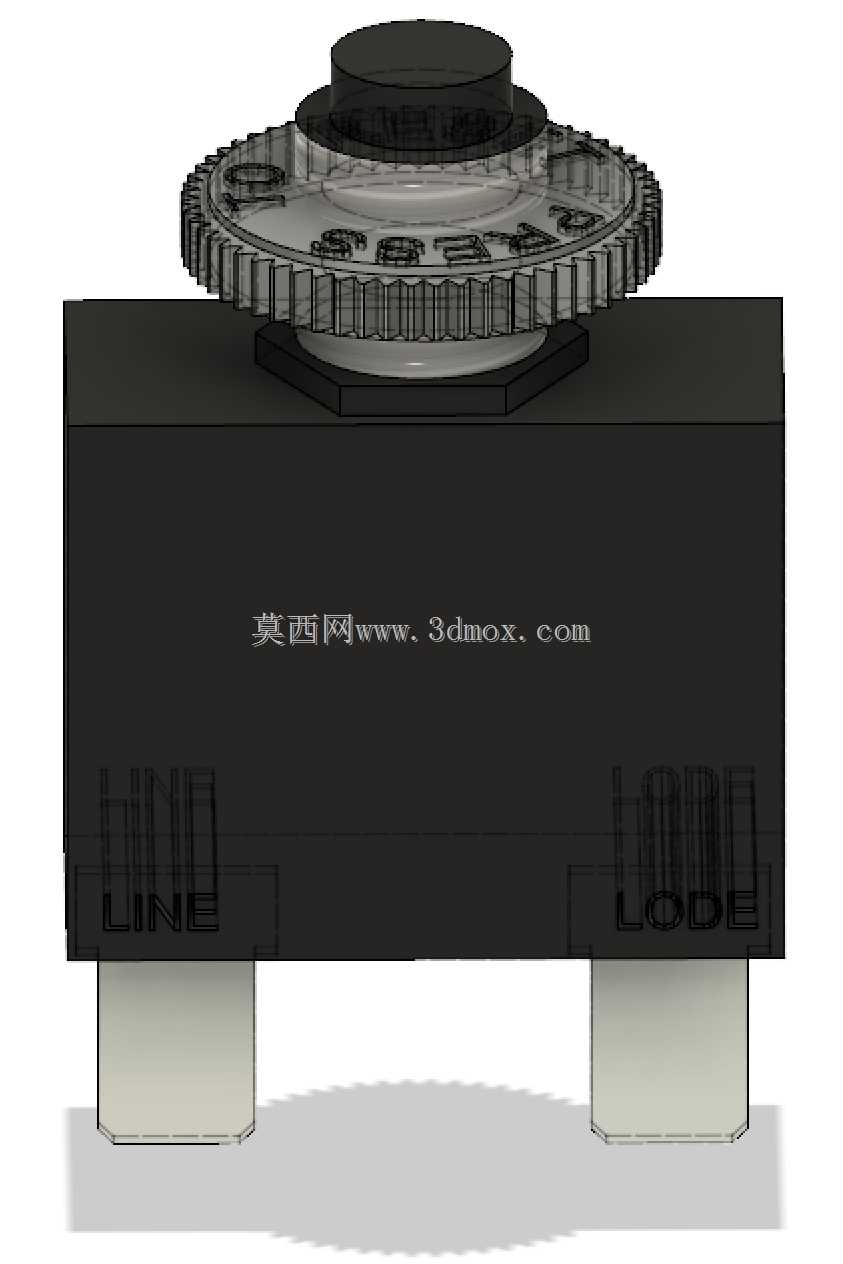

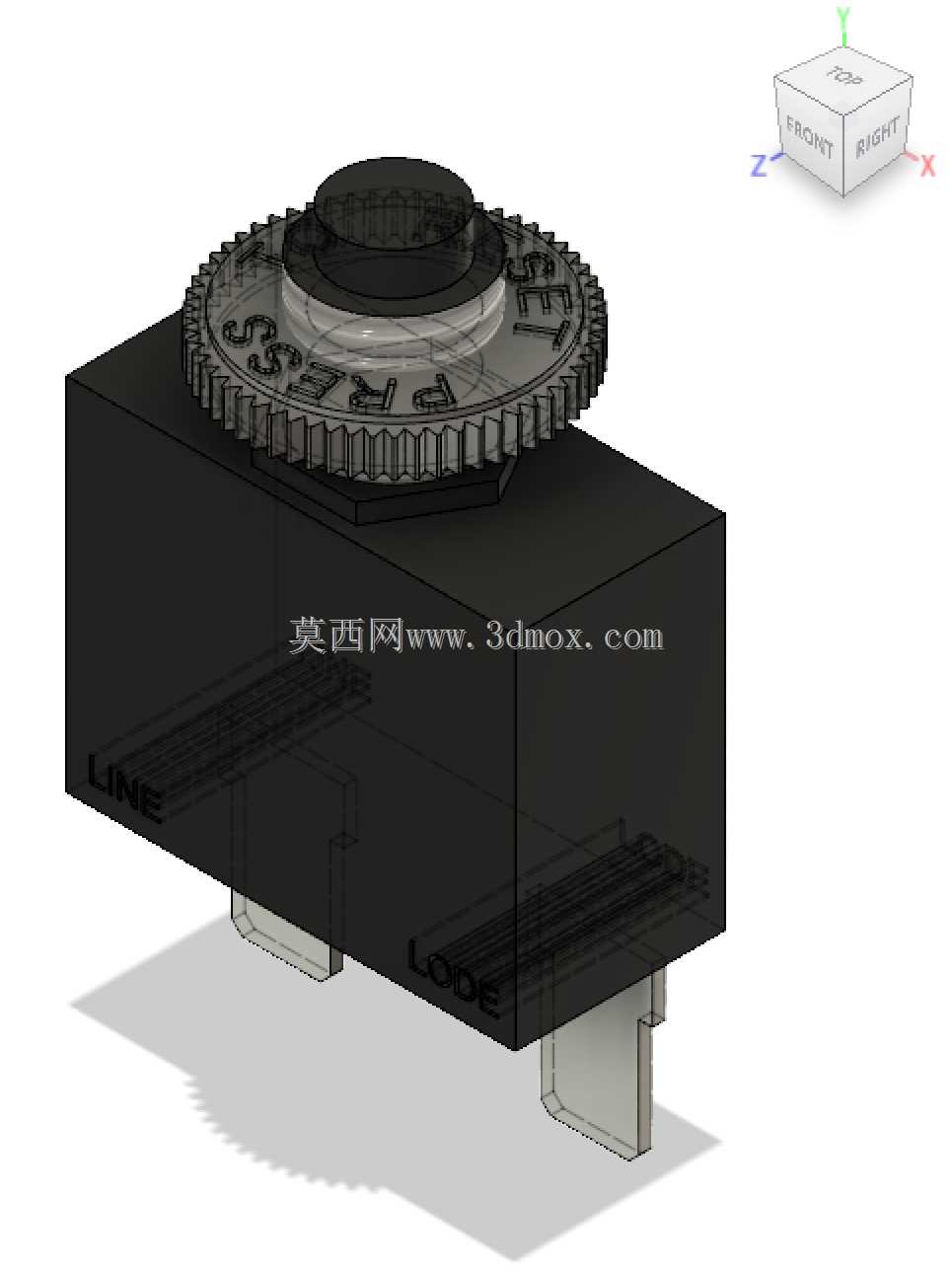

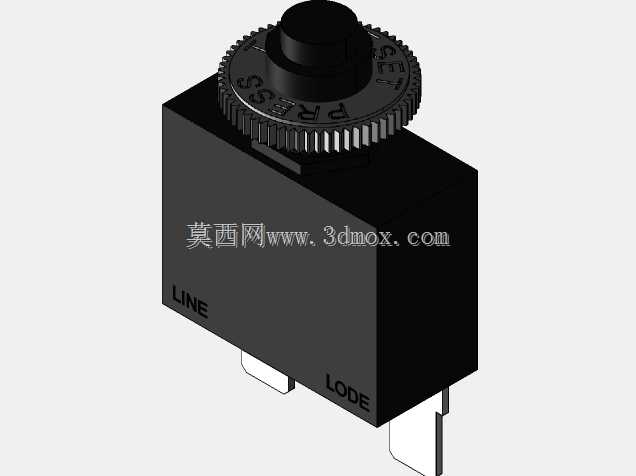

　　这款按钮复位式断路器采用铲舌式接线连接结构，适配MR1 5A规格的电路保护场景，在低压配电回路、小型通讯设备供电回路、民用电器控制回路中都有广泛应用，主要承担回路过载、短路故障时的快速分断功能，同时顶部按钮可实现故障脱扣后的手动复位操作，无需额外更换熔断元件，大幅降低运维操作的复杂度。从结构设计来看，主体采用方正的绝缘壳体布局，壳体侧面明确标注LINE与LOAD接线端标识，可避免现场接线时出现进出线反接的失误，底部伸出的两个铲舌式接线端采用扁平冲压结构，能够直接插入对应规格的接线座内，配合螺丝压接即可完成固定，相比传统螺丝接线结构，铲舌连接的接触面积更大，大电流通过时的温升更低，长期运行的接触可靠性更优。

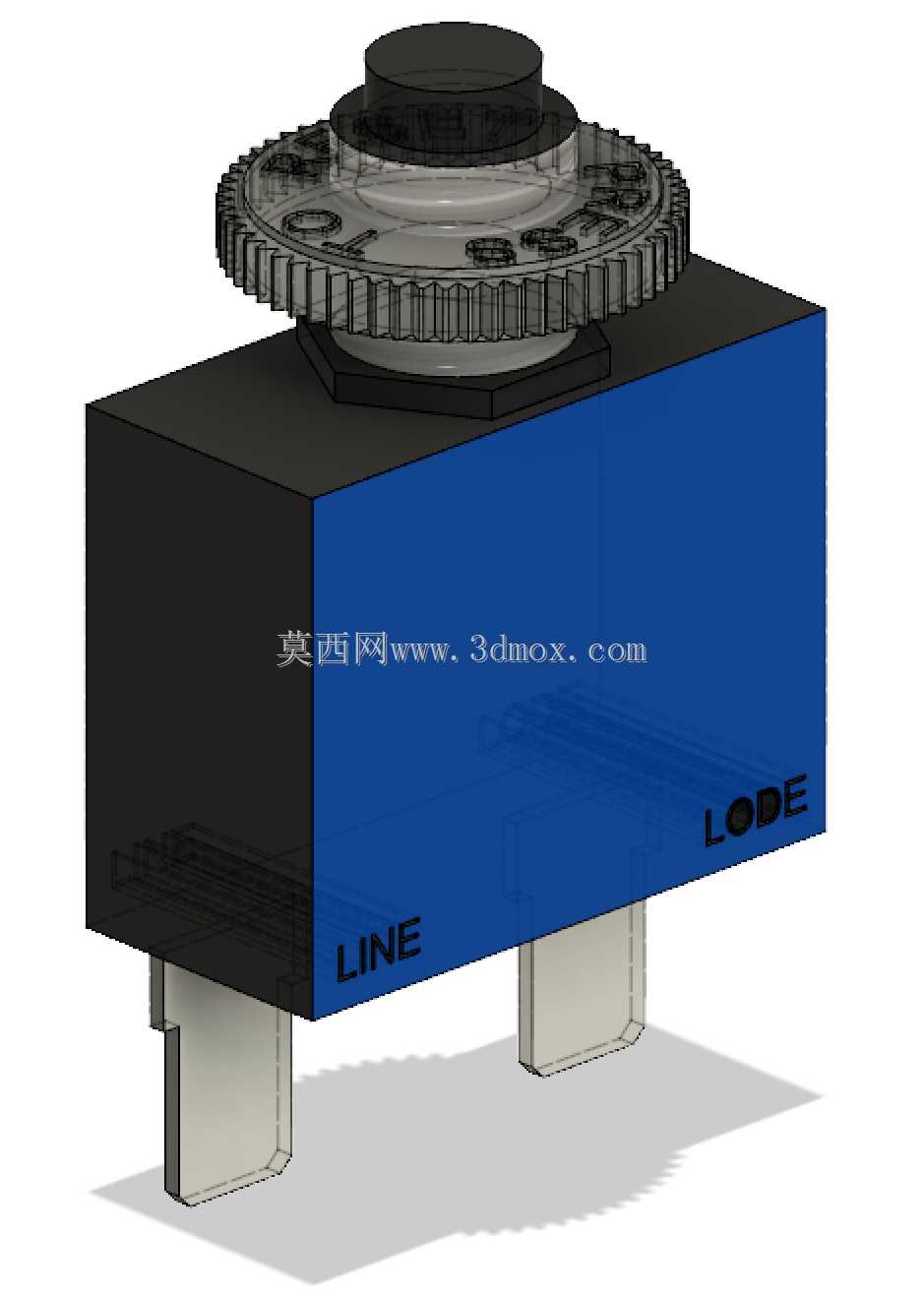

　　顶部操作机构集成了齿轮状的定位锁紧结构，按钮按下复位时，齿轮结构与内部锁扣机构啮合，可保证复位状态的定位精度，避免受振动影响出现误脱扣的情况，按钮顶部采用防滑平面设计，操作人员带绝缘手套操作时也能准确施力，不会出现打滑问题。安装边界方面，整体壳体的长宽高尺寸适配标准6s类通讯设备的安装槽位，底部两个接线端的中心距符合行业通用接线排的间距标准，无需额外调整安装孔位即可直接替换同规格的老式断路器，壳体侧面的蓝色标识区采用耐摩擦印刷工艺，长期在多尘、潮湿的设备仓内使用也不会出现标识模糊的问题。内部结构建模时还原了操作机构与脱扣模块的装配关系，动触头与静触头的接触行程、脱扣弹簧的预压行程都按照实物参数进行还原，可直接用于电气柜装配干涉检查、运维操作模拟、配电回路三维布线的参考模型，在做设备整机三维布局时，可直接调用该模型核对安装空间，预留出顶部按钮的操作空间与底部接线的走线空间，避免后期装配时出现操作空间不足、接线弯折半径不够的问题。
