宽压输入DC-DC恒压恒流降压转换模块

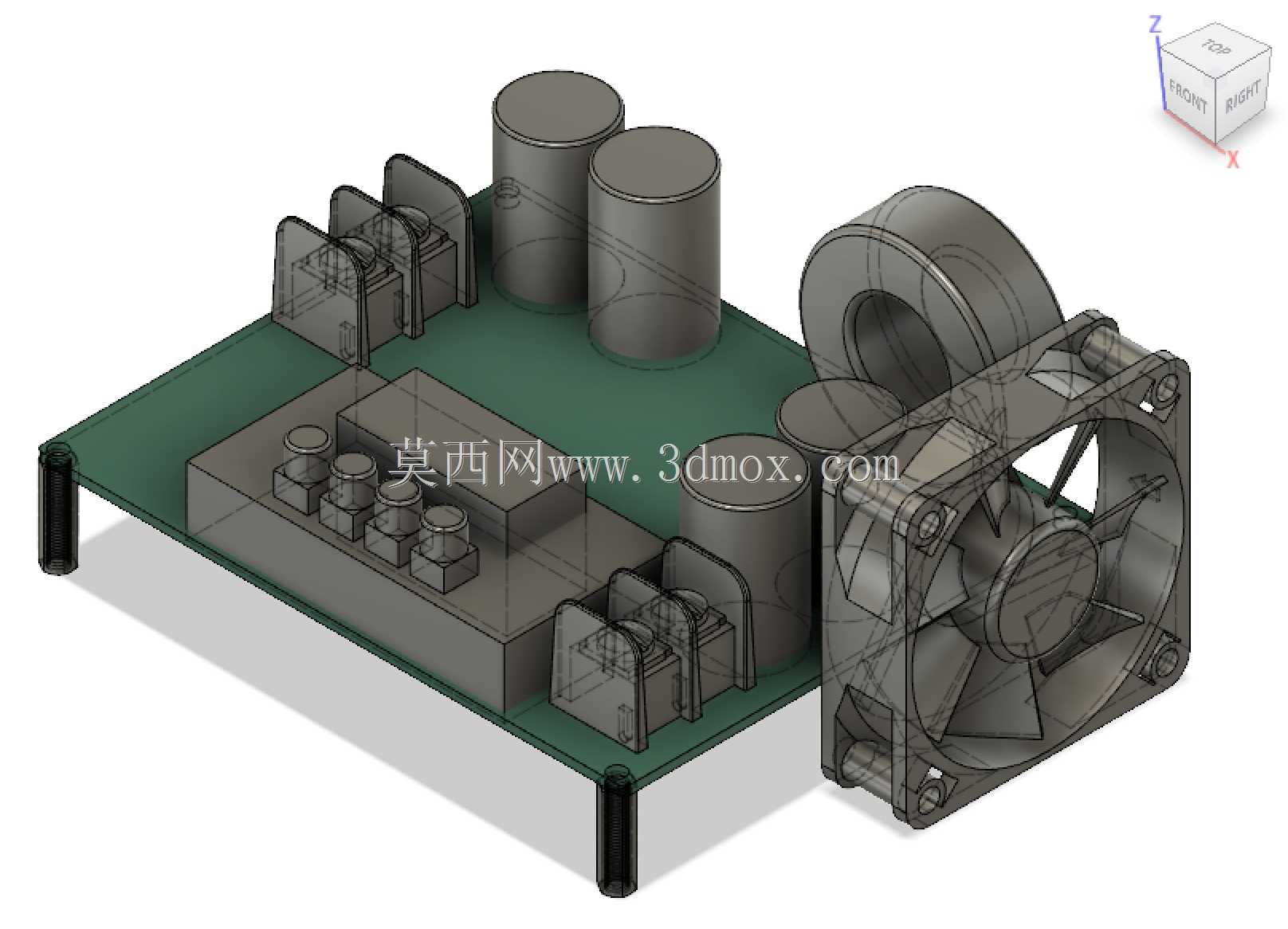

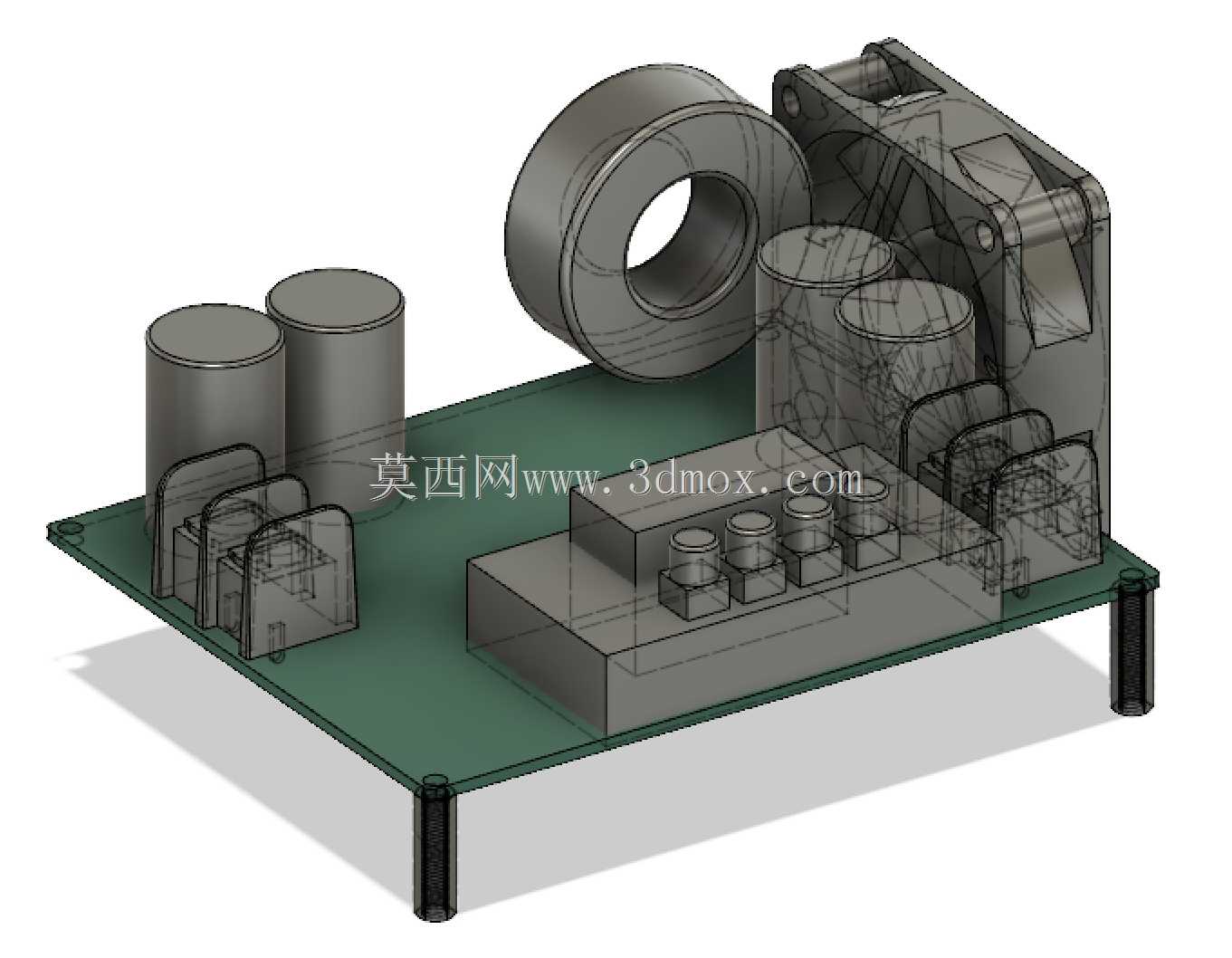

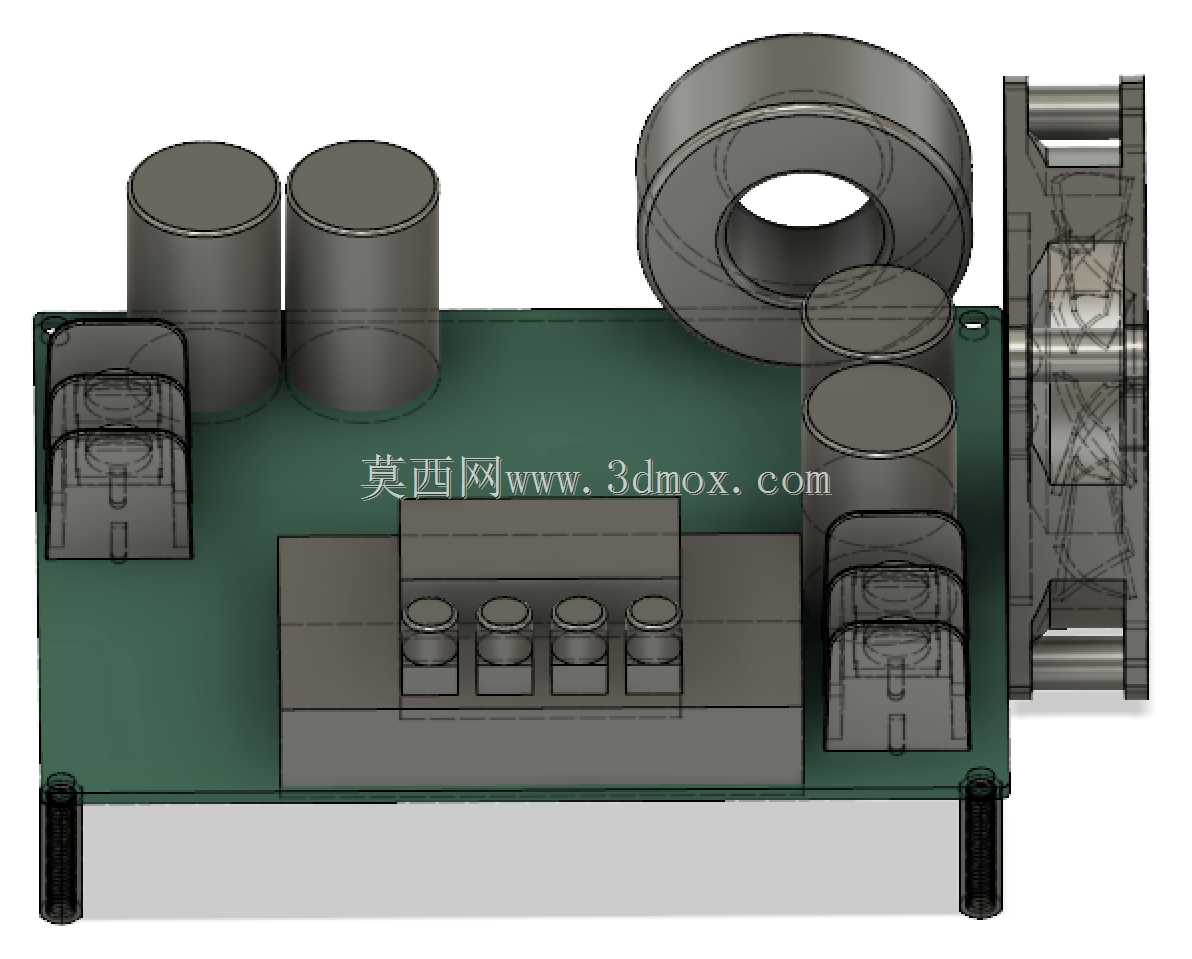

　　这款降压转换模块的三维结构完整还原了实物的装配逻辑，从板载元件布局到支撑结构的细节都做了精准复刻，能直接用于电源类产品的结构适配、整机布局验证工作。在实际工业场景里，这类宽压转换模块常被用在通讯基站备用电源适配、工业现场分布式供电改造、车载电子设备稳压供电、户外光伏储能低压转换等环节，解决输入电压波动范围大、负载端需要稳定电压电流供给的实际问题，尤其适配输入电压跨度大的供电场景，避免前端电压波动烧损后端精密电子元件。从功能特性来看，该模块支持5-65V宽范围直流输入，可输出0-60V连续可调的直流电压，同时具备恒压、恒流双模式控制逻辑，既可以给需要固定电压的工控板、通讯模块做稳压供电，也能给锂电池组、

　　直流电机这类需要限流供电的负载做充电或驱动电源，板载的大体积磁环电感负责储能滤波，多颗大容量电解电容分别布置在输入输出端，用来滤除电压纹波，降低供电回路的电磁干扰，右侧的半封装结构是功率开关管与整流器件的散热安装位，预留的卡扣结构可以直接卡装散热片，不需要额外打孔固定。设计层面上，整个模块采用PCB板作为承载基体，四个角预留了铜柱安装孔位，安装时可以通过M3规格的尼龙铜柱将模块固定在设备机箱内部的安装平面上，板上元件的高度做了统一管控，最高的磁环元件距离PCB板面的高度控制在合理范围内，不会和机箱内其他层叠布置的板卡产生干涉，输入输出端的接线端子采用栅栏式结构，接线时可以直接将导线压入端子拧紧螺丝，不需要额外焊接，

　　方便现场施工人员快速接线。建模过程中对板载元件的外形做了工程化简化，既保留了元件的实际安装轮廓与干涉检查所需的外形尺寸，又避免了过于细碎的内部结构导致模型占用过多装配资源，半透明的外壳结构示意清晰展示了内部功率器件的安装位置，结构工程师在做整机布局时，可以直接调用该模型核对安装空间，确认散热风道的走向，避免后期样机装配时出现元件碰撞、接线空间不足的问题。模块的PCB板边缘做了圆角处理，避免安装时尖角划伤操作人员或相邻线材，支撑铜柱的高度统一，保证模块安装后和底部安装面留有足够的空隙，方便空气流通带走板载元件工作时产生的热量，即使在满负载工作状态下，底部的空气层也能辅助散热，降低模块过热保护的触发概率。
