手动换向先导控制阀门结构设计

　　该先导阀属于手动操纵的气路或低压液压换向控制元件，常见于工程机械行走控制、车载作业装置、农业装备液压系统以及需要人工选择工作通路的气动控制台中。它并不直接承担大流量主回路的通断，而是安装在主控阀或执行机构附近，通过手柄摆动改变内部先导通路，将操作者的动作转换为控制压力信号，再驱动主阀阀芯完成换向、卸荷、制动或工作模式切换。

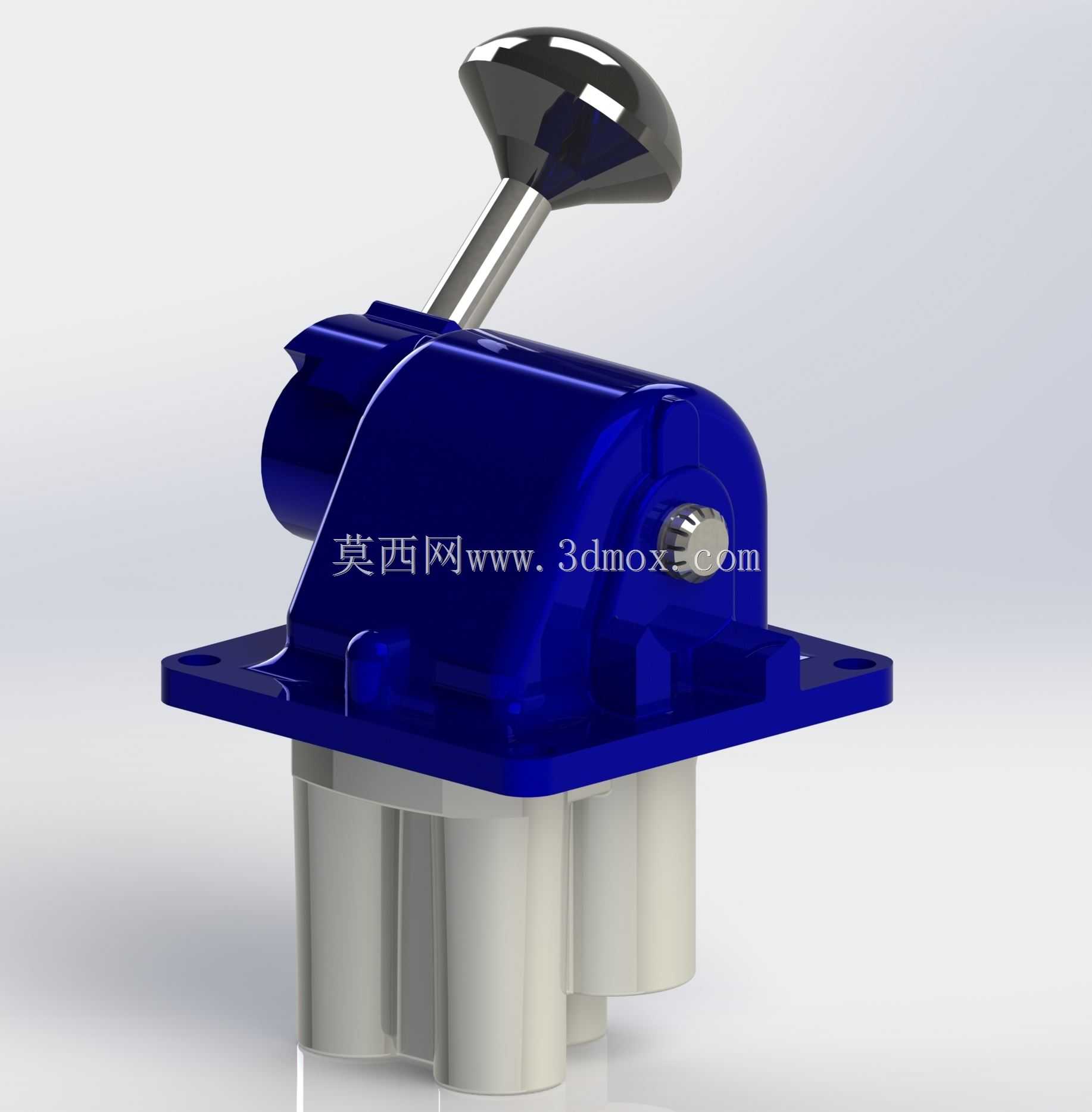

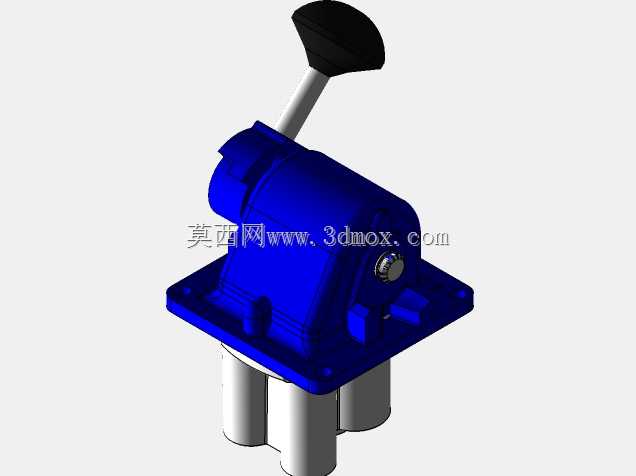

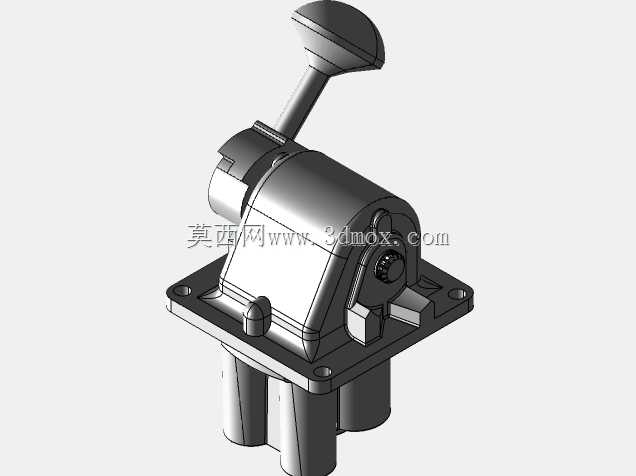

　　从结构上看，模型上部设置蘑菇头式操纵手柄，手柄通过金属杆与阀体内部的摆动机构相连，操作者可在有限角度内完成扳动、定位和回位。蓝色主体为阀的安装与承载壳体，底部带有方形法兰板，法兰上预留安装孔，便于将整个阀固定在面板、支架或阀块表面。壳体下方伸出多组接口柱体，对应不同控制口，管路可沿下方或侧方接入，这种布置能够减少手柄操作区域与管路布置区域的干涉。

　　设计时需要重点考虑手柄行程、阀芯转角与各通路口切换顺序之间的对应关系。先导控制虽然流量较小，但对信号建立的及时性和位置稳定性要求较高；若内部通道转角、密封位置或定位结构不合理，容易出现控制压力建立缓慢、中位窜气、误换向等问题。因此，壳体内部通常需要布置回转阀芯、定位钢球、弹簧复位件以及密封面，外部则通过销轴、压盖和紧固件保证摆动机构的同轴度与维护可达性。

　　安装边界方面，底部法兰决定了阀在设备上的占位尺寸，建模时应保留螺栓孔中心距、法兰厚度以及下方接口的伸出长度。手柄最高点决定操作空间，设备面板或护罩开孔时，不仅要让阀杆顺利通过，还要给手柄左右摆动留出足够间隙，避免操作者戴手套作业时触碰周边元件。侧部销轴和紧固件位置应预留拆装空间，下方管路接头则需考虑扳手回转半径和软管弯曲半径。

　　在三维建模过程中，可将模型拆分为手柄、操纵杆、上盖壳体、回转阀芯、法兰安装板、底部接口柱和紧固件等模块。外观曲面应体现手柄握持区的圆滑过渡，阀体则以拔模斜度、加强筋和安装平面为主。工程出图时，应核对安装孔位、接口中心高、手柄极限位置以及阀体与相邻管路的最小间隙，使该结构既能满足人工操纵的人机工程要求，也能在紧凑设备空间中稳定完成先导信号切换。
