手动复位式二位二通液压先导控制阀

　　该先导控制阀属于液压控制系统里的小通径信号级元件，主要承担主油路压力先导取压、远程卸荷触发以及手动应急换向的功能，常见于工程机械液压站、机床静压供油回路、小型注塑机锁模油路以及船舶舱室液压动力单元中。在整套液压系统里，它并不直接通过大流量主油流，而是利用较小的控制腔容积，以手动操作改变先导腔通断状态，进而驱动下游大通径主阀完成换向或卸荷动作，能够显著降低主操作位的操纵力，也方便在控制柜面板上集中布置。

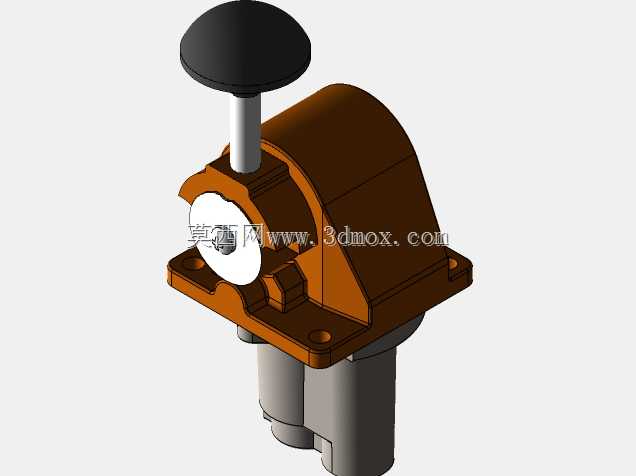

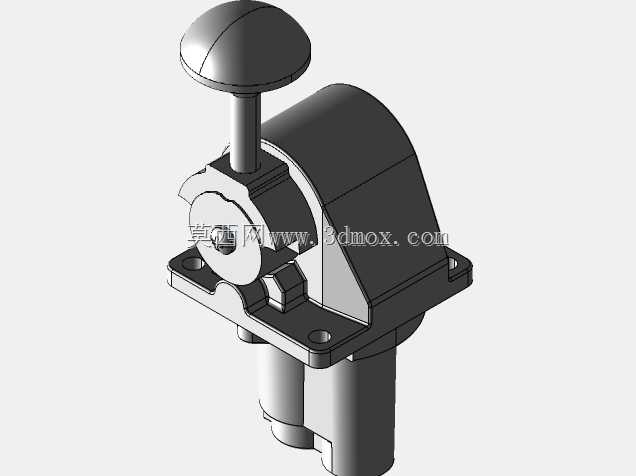

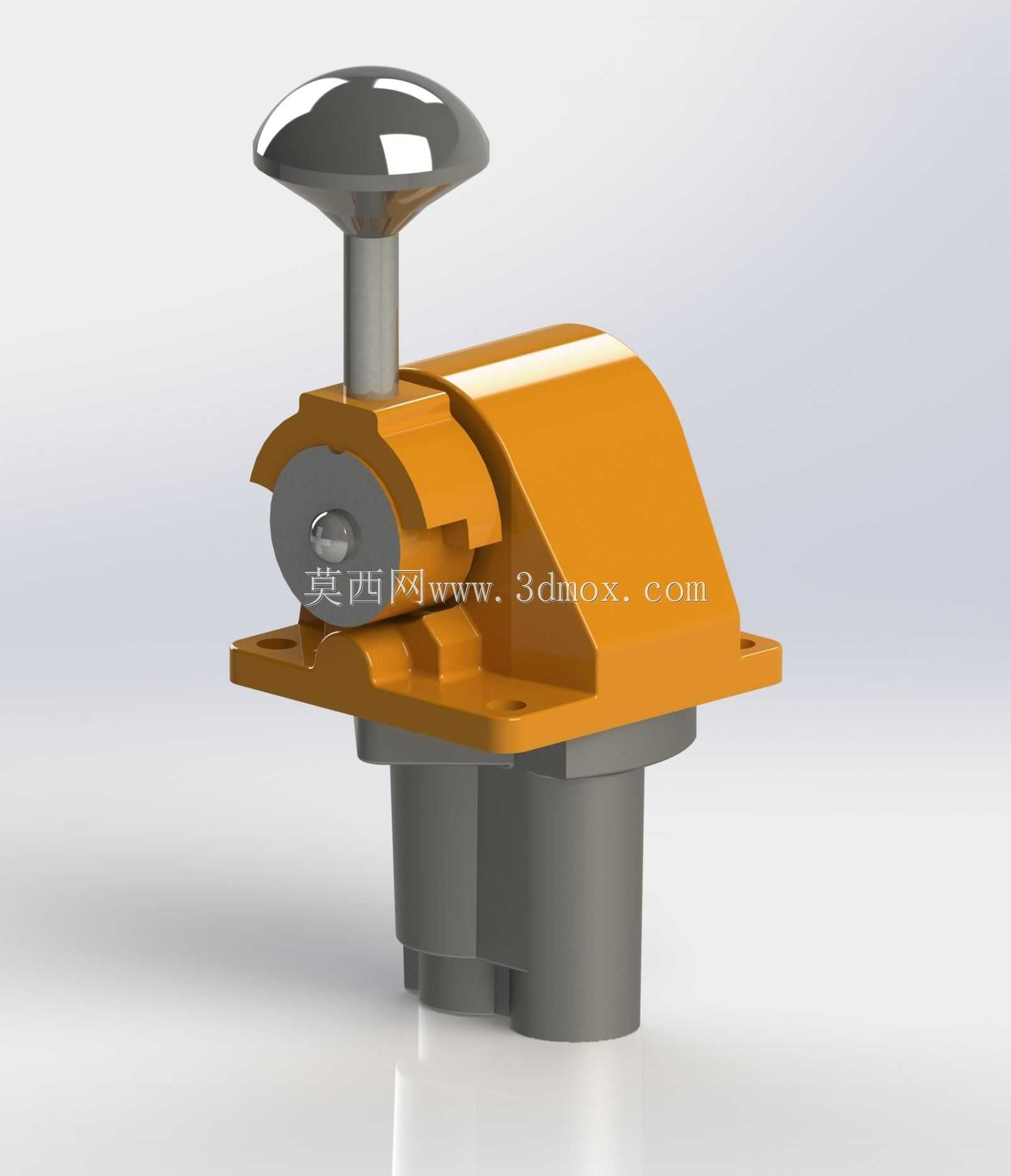

　　阀体下部采用圆柱插入式结构，中段带方形安装法兰，法兰四角预留安装孔，可直接贴合阀块安装面或者油箱侧壁支座固定，安装时法兰底面作为轴向定位基准，圆柱段伸入阀块对应插孔内，配合O形圈完成各油口之间的密封隔离，避免相邻控制油路窜通。上部阀盖采用包覆式铸造壳体，将内部阀芯、复位弹簧以及拨叉机构完全封闭，仅在侧面露出阀芯指示端，可在调试时直观观察阀芯所处工位，也便于在不拆解整机的情况下判断卡滞位置。

　　操作执行件采用蘑菇头式按压手柄，手柄盘面宽大，操作人员戴劳保手套也可稳定施力，按压行程对应阀芯完整换向行程，松开后依靠内置弹簧自动复位至初始工位，属于二位二通常断型控制逻辑。手柄与阀芯之间通过短推杆传递轴向力，推杆与阀盖配合处设置导向衬套，可抵消偏载力矩，避免长期斜向按压造成阀芯拉伤。侧面圆形端盖封堵阀芯装配孔，端盖与阀体之间采用止口定位，既保证阀芯同轴度，也为后期检修抽出阀芯提供操作空间。

　　建模过程中先以安装法兰底面为装配基准搭建整体坐标系，分别完成下部插装圆柱、法兰板、上部弧形阀盖、侧端盖、顶部推杆及蘑菇手柄的实体建模，各配合面保留真实装配间隙，法兰孔、推杆导向孔、阀芯腔同轴关系按照实际加工逻辑约束。整体外形边界以法兰板外轮廓为最大宽度，下部圆柱长度适配标准插孔深度，顶部手柄抬起高度满足面板操作空间要求，周边预留的扳手空间可保证安装螺钉顺利紧固，整套结构紧凑，可直接嵌入集成化液压阀组布局中使用。
