手动杠杆式二位换向先导控制阀结构

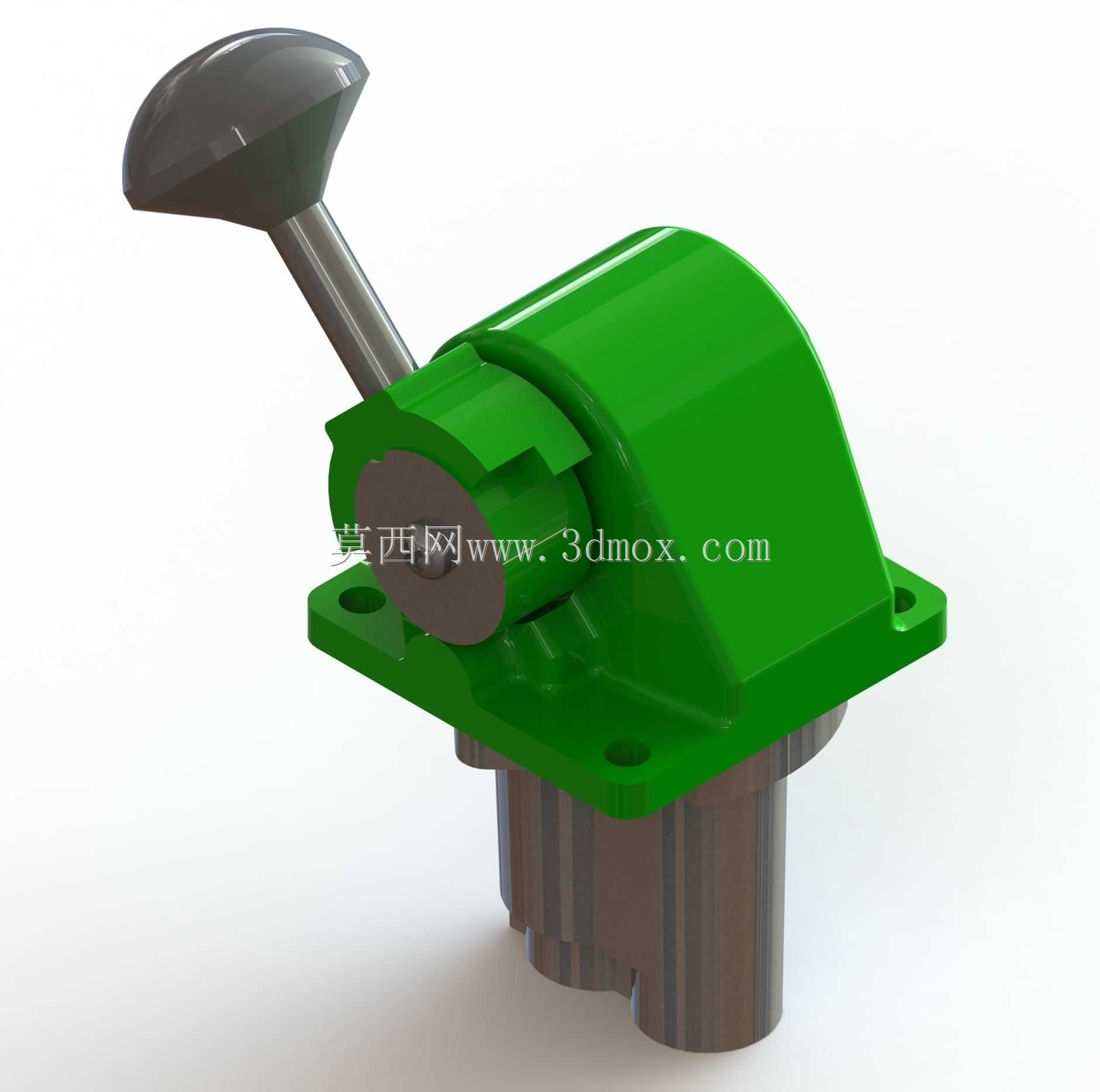

　　这套手动杠杆式先导控制阀，主要面向小型液压站、工程机械辅助油路、移动式设备的手动换向回路，作为主阀的远程先导控制元件使用，也可直接在低压小流量工况下承担通断与方向切换功能。现场操作时，操作人员扳动顶部带防滑握柄的操纵杆，通过内部摆杆带动阀芯转动或滑移，改变控制油口的连通关系，进而向主换向阀两端输出先导压力信号，实现执行元件的前进、后退、停止等动作切换；手柄端部的蘑菇形握把贴合手掌施力方向，在设备旁近距离操作时能够快速给出明确档位反馈，减少误操作概率。

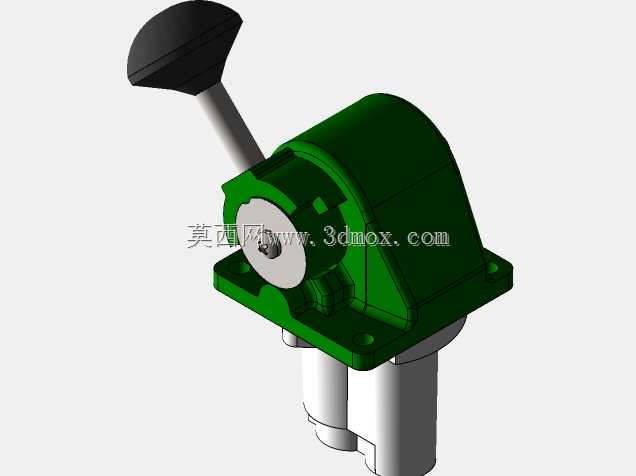

　　从结构布局来看，阀体上部采用带加强筋的弧形罩壳，将内部摆杆、密封件和阀芯传动部位完全封闭，既可以阻挡车间粉尘、泥水和焊接飞溅侵入运动副，也能避免检修人员误触运动杆件；罩壳侧面预留的轴端部位用于布置阀芯定位与复位结构，可根据回路需要设置钢珠定位或弹簧回中形式，手柄松开后能够保持在选定工位，或者自动回到中位卸荷。下部圆柱形阀体段集成流道与油口，外部不需要额外铺设复杂连接管，铸件内部流道沿阀芯圆周布置，压损控制在较低水平，先导油通过时响应滞后小。

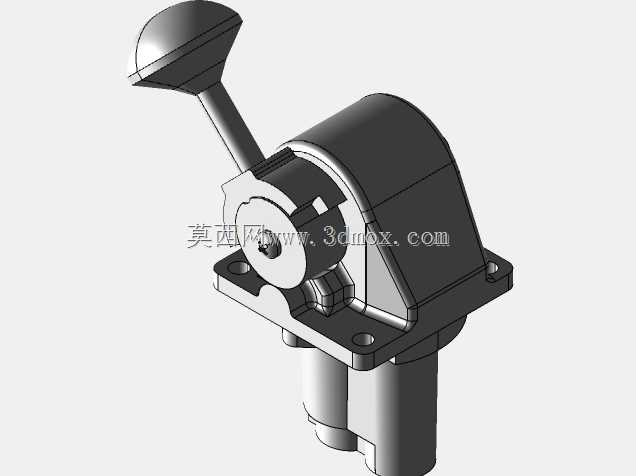

　　安装边界方面，底部方形法兰盘开设四个沉头安装孔，法兰面与设备支座贴合后用螺栓紧固，能够承受扳动手柄时产生的倾覆力矩，防止阀体在频繁操作中松动；法兰下方的柱体伸入安装台面预留孔内，侧面留出管接头连接空间，台面开孔尺寸需要略大于阀体下段外径，同时保证法兰支撑面平整。三维建模过程中，先按阀体铸件轮廓拆分上部罩壳、下部流道体、法兰底板三部分，再装配操纵杆、手柄、阀芯和端盖，配合关系重点约束手柄摆动轴线与阀芯回转轴线同轴，法兰安装孔与阀体流道的相对位置需要和整机支座孔位核对；罩壳圆角、拔模斜度和壁厚均匀过渡，兼顾铸造工艺性与轻量化要求。该结构在农业机械、环卫车辆、小型机床液压夹具等场景中较为常见，建模时保留了外部安装接口与操作空间，可直接用于设备布局干涉检查和手动操作工位的人机校核。
