脚踏式气路控制换向阀结构设计

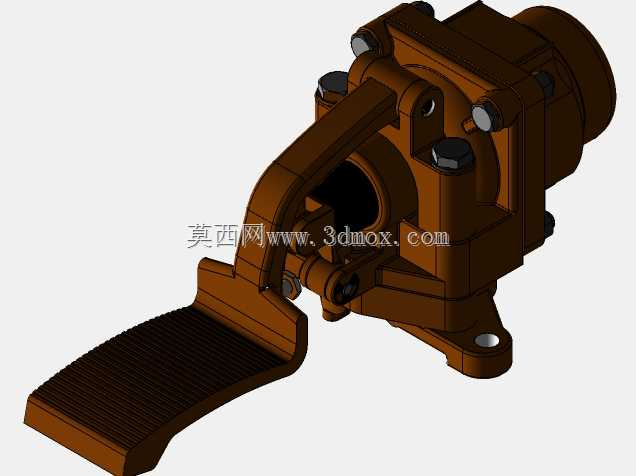

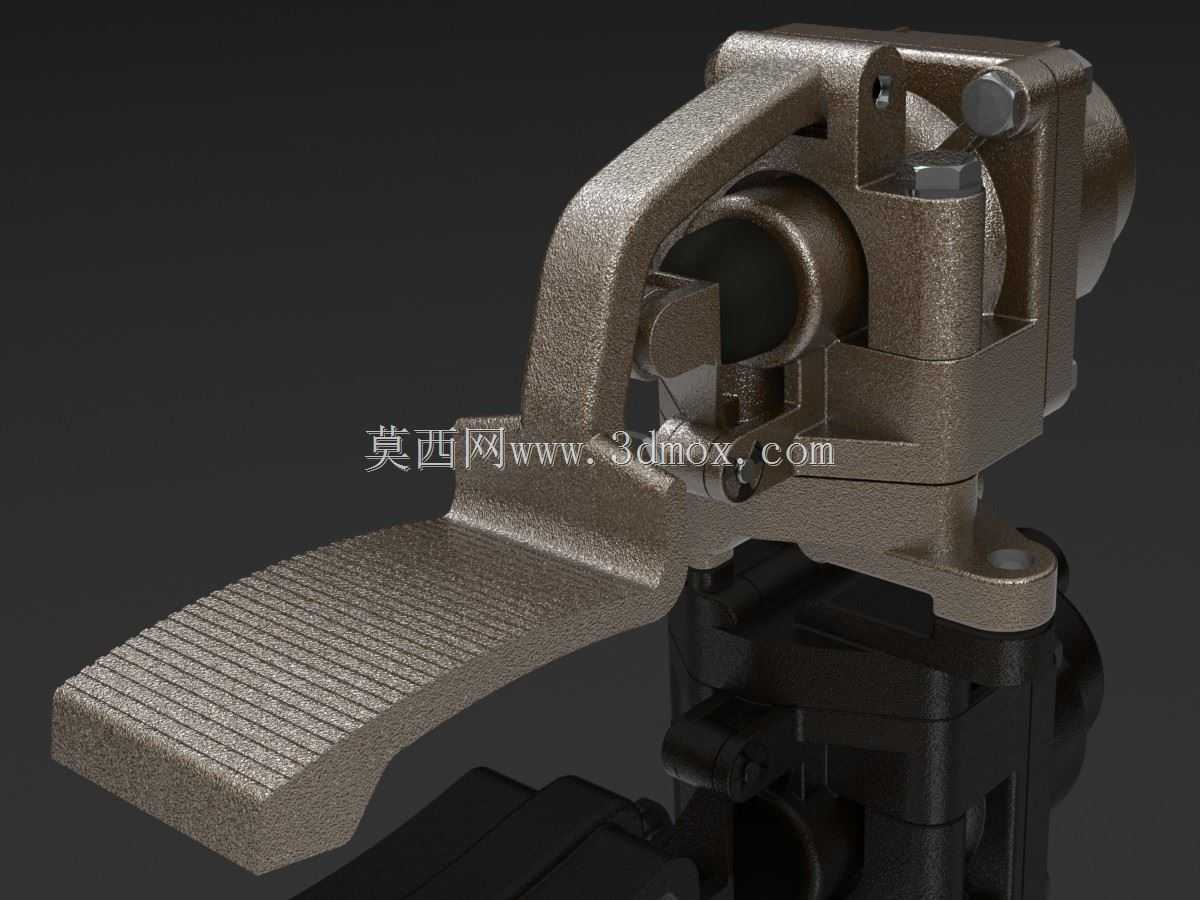

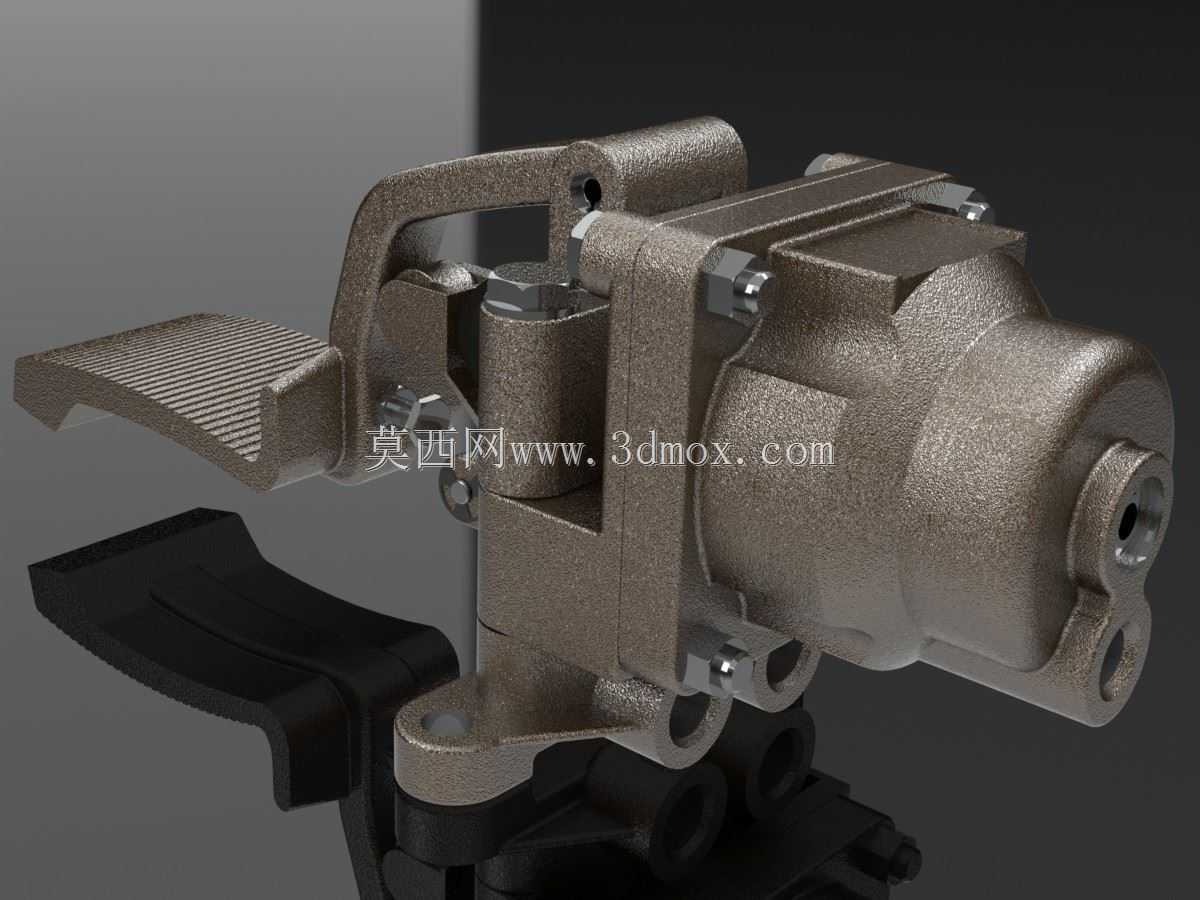

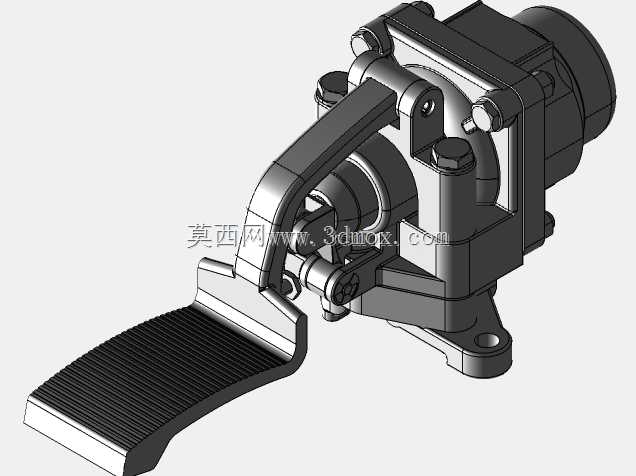

　　这套脚踏控制的气路换向执行部件，常见于商用车制动气路、车间气动工装夹具回路以及需要双手持续持料作业的装配工位，操作者无需抬手即可通过脚部踩踏完成气路通断与流向切换，把双手完全解放出来处理工件对位、扶料或者持握工具的动作，在重型车辆维修、钣金组对工位、批量小件压装场景里能大幅减少手部反复操作阀件的停顿。从结构布局来看，踩踏踏板表面做了横向防滑齿纹，脚面施力时不会因为鞋底沾油或者沾水出现滑脱，踏板通过铰接摇臂驱动内部阀芯做轴向滑移，阀体侧面预留的多组螺栓紧固位把阀盖、阀芯腔体和安装基座叠装锁合，结合面的密封槽在建模时完整还原，装配后可以耐受常规气动回路的工作压力，不会在阀芯往复动作时出现气体窜腔。设计阶段优先考虑脚部施力的力臂配比，

　　踏板伸出长度适配普通工作鞋的踩踏行程，踩下的触发力度控制在脚踝施力的舒适区间，长期连续踩踏不会造成脚部疲劳；阀体侧面的接口朝向做了侧向布置，外接气管从侧方接入后不会在踏板下方形成管线干涉，基座底部的安装孔位可以直接固定在设备机架的预留安装面上，也可以通过支架抬高布置，适配不同工位的脚部操作高度。整体外形的安装边界在建模时按实际装配空间校核，踏板抬起的最高位置、踩下后的最低行程位置都预留了足够的安全间隙，周边排布的紧固螺栓全部留出扳手操作空间，后期维护拆解阀芯时不需要完全拆除整个阀体基座，只需要松开侧盖螺栓即可抽出阀芯清理密封件。阀体的铸造圆角、壁厚过渡都按铸钢件的工艺要求做了细节处理，避免出现壁厚突变导致的铸造应力集中，

　　铰接转轴的配合位置预留了合理的间隙量，长期往复摆动也不会出现卡滞。这类脚踏阀在气动回路里承担人工触发的指令输入功能，区别于手动阀的核心点就是操作力的输入路径转移到脚部，在双手被占用的作业场景里，不需要中断手上的作业动作就能完成气路控制，整套三维结构完整还原了踏板摇臂、铰接销轴、紧固螺栓、阀体腔体、侧装阀盖的全部配合关系，结构设计人员可以直接参考该布局调整适配自身工位的安装尺寸，选型人员也可以通过模型直观判断接口位置、踏板行程和安装孔位是否匹配现有设备的安装空间。
