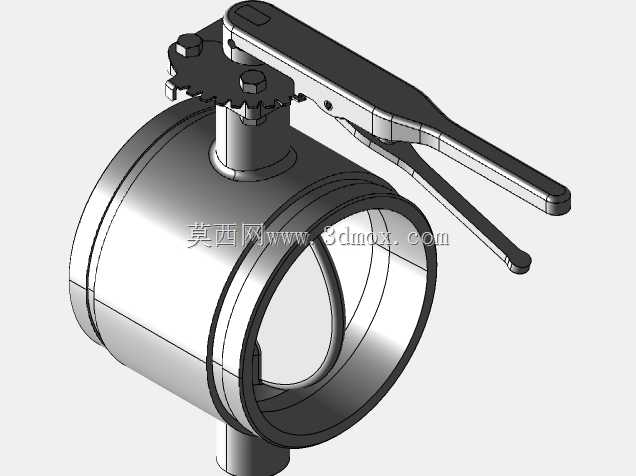

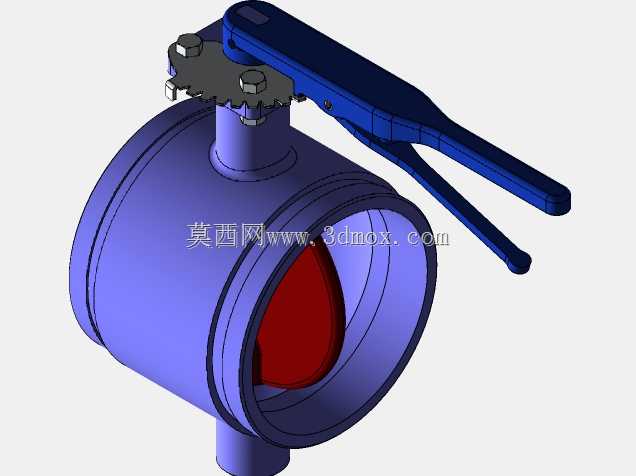

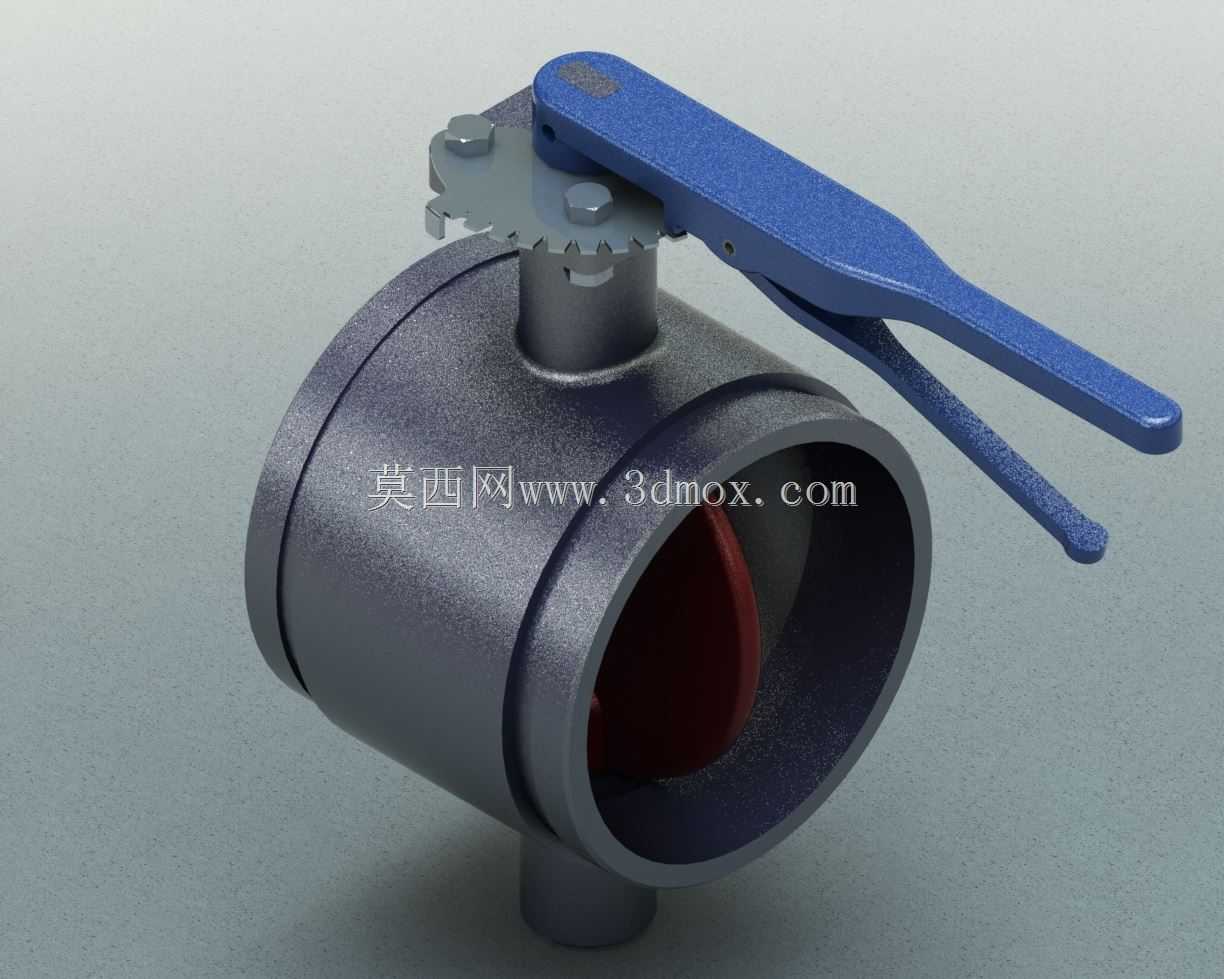

6英寸槽式手柄驱动蝶阀结构设计

　　这款6英寸规格的槽式蝶阀，主要应用在低压给排水、暖通循环、消防喷淋以及普通工业流体输送的管路系统中，适配沟槽式管道连接工艺，相比法兰连接的阀件，现场安装无需焊接、无需配对法兰打眼，仅需配套卡箍即可完成管路对接，能大幅缩短现场施工的周期，尤其适合旧管路改造、快装式管路系统的搭建场景。从结构功能来看，该阀采用手柄带齿定位的驱动方式，阀杆直接带动阀板做90度回转，即可完成全开至全关的动作，齿盘定位结构可以让阀板停留在任意开度位置，满足管路系统的流量调节需求，相比蜗轮驱动的同口径蝶阀，手柄驱动的结构更紧凑，启闭操作更直接，适合安装在操作空间充足、不需要大扭矩启闭的低压管路工况。设计层面，阀体采用整体筒式结构，

　　两端的槽位尺寸严格匹配沟槽管件的通用标准，安装时可以直接卡入配套的橡胶密封圈，配合卡箍抱紧即可实现密封，无需额外加装密封垫片；阀板采用偏心贴合的密封结构，全开状态下阀板完全贴合阀体内壁流道一侧，不会对管路通流造成过多遮挡，流阻远小于同口径的截止阀、闸阀，能降低管路输送的动力损耗。阀杆与阀体的配合部位设置了轴封结构，避免管路内流体从阀杆位置渗漏，手柄部位的齿盘做了加厚处理，频繁操作扳动也不会出现齿形变形、定位失效的问题。从安装边界来看，该阀的整体轴向长度远短于同口径法兰蝶阀，安装时不需要在管路两端预留过长的操作空间，阀体外径与同规格沟槽管件的外径保持一致，配套的保温层施工也能和管路保持统一厚度，不会出现阀位突出、保温包覆困难的问题；

　　手柄的操作高度经过优化，安装在常规高度的管路上时，操作人员站立即可完成启闭操作，不需要额外加装加长杆。需要注意的是，这类槽式蝶阀的适用压力等级普遍在1.6MPa及以下，输送介质温度需要匹配密封件的耐温范围，不适合用在高压、强腐蚀或者高温蒸汽的管路场景中，在做管路排布设计时，要预留出手柄扳动的回转空间，避免手柄被周边的管路、支架遮挡，导致无法完成全开全关的操作。建模过程中，阀体的槽位尺寸、阀板的回转间隙、齿盘的定位角度都需要严格匹配通用管件的标准，否则会出现现场安装无法对接、阀板转动卡滞、定位档位不准的问题，阀杆与阀体的配合公差要控制在合理范围，既要保证转动顺畅，又要避免间隙过大导致阀板晃动、密封失效。
