SK12垂直杆安装固定支架紧固构件

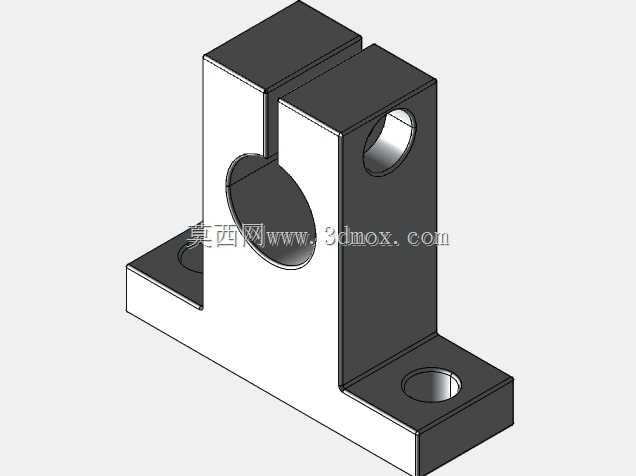

　　这款垂直杆支架紧固构件，主要面向直径12mm的光轴、圆杆类零部件的垂直安装固定场景，在非标自动化设备的机架搭建、检测工位的传感器安装支架、小型输送线的导向杆固定、电子生产设备的治具支撑结构中都有广泛应用，能够为垂直布设的圆杆提供稳定的刚性支撑，避免杆体受径向载荷时出现偏移、晃动问题，保障配套安装的功能部件位置精度稳定。从结构设计来看，构件采用L型分体式夹紧结构，底部为带两个安装沉孔的水平安装法兰，可通过螺栓直接固定在设备安装基板、铝型材机架的T型槽面上，安装孔的间距预留了足够的扳手操作空间，现场装配时无需额外加工避让位，能够直接完成锁附。主体立臂部分开设了直径适配12mm杆的半圆夹持槽，配合分体式的压块结构，

　　通过侧面的锁紧螺栓施加夹紧力，相比一体式开孔的穿装支架，这种结构不需要从杆体端部穿入，可在杆体任意位置完成固定，调整安装高度时仅需松脱侧面锁紧螺栓即可滑动调整，位置确定后锁紧即可完成固定，大幅降低了现场装配、后期维护调整的操作难度。立臂侧面额外开设的横向通孔，可用于安装限位顶丝或者辅助定位销，当杆体承受较大轴向载荷时，可通过顶丝抵紧杆体表面，防止杆体受轴向力出现滑移，进一步提升连接可靠性。从安装边界尺寸来看，底部法兰的厚度控制在合理范围，既保证了安装面的接触刚性，又不会过多占用Z向安装空间，立臂的夹持段长度经过优化，夹紧接触面积足够分散锁紧应力，避免杆体被夹伤出现压痕，同时不会因为夹持段过长导致构件整体尺寸冗余，

　　在狭小的设备安装空间内也能完成布设。构件的所有棱边都做了小倒角处理，既避免装配过程中锐边划伤操作人员，也能去除机加工产生的毛刺，保证各安装面的平面度符合装配要求。在实际选型使用时，需要注意安装面的平面度公差，若安装面存在较大翘曲，锁附底部螺栓时会导致主体立臂出现形变，进而影响夹持孔的圆度，导致杆体夹紧后出现垂直度偏差，因此安装前需要确认安装基板的平面度在合理公差范围内，锁紧螺栓时建议采用对角分次锁紧的方式，避免局部应力集中导致构件形变。
