6060铝型材直角连接固定支架

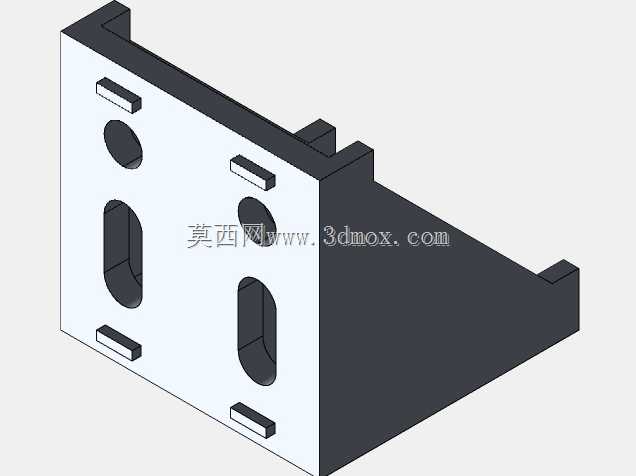

　　这款直角支架是专门适配60系列工业铝型材的垂直连接构件，在自动化生产线机架搭建、设备外围防护栏组装、工业工作台框架拼接、物料输送线侧边支撑等场景中应用十分广泛，主要作用是实现两根垂直排布的铝型材之间的刚性连接，抵消框架节点处的剪切力与扭转力矩，避免型材连接位置出现松动、偏移，提升整体框架的结构稳定性。从结构设计来看，支架采用L型直角构型，两个互相垂直的安装面分别贴合两根垂直相交铝型材的槽面，安装面上预留的长圆孔与圆形通孔，既可以适配铝型材通用的T型螺栓、滑块螺母等紧固件，长圆孔的设计还预留了一定的安装调节余量，能够抵消型材切割端面的垂直度误差、安装孔位的加工公差，降低现场装配的对位难度，即使是初次组装铝型材框架的作业人员，

　　也能快速完成节点的固定作业。支架的边缘做了倒角处理，没有尖锐的毛刺飞边，一方面避免装配过程中划伤作业人员，另一方面也能保证安装面与铝型材表面完全贴合，不会因为局部凸起导致连接间隙，影响节点的连接强度。在安装边界方面，这款支架的安装面尺寸完全匹配6060铝型材的端面宽度，安装后不会突出型材的外表面，不会影响后续板材、门板、传感器等外围附件的安装，支架的厚度经过力学核算，在常规工业框架的负载工况下，不会出现受力变形的情况，能够满足大部分轻型、中型工业铝型材框架的连接强度要求。不同于市面上部分采用板材折弯工艺制作的角件，这款支架采用挤压成型工艺制作，整体材质与铝型材一致，和铝型材的热膨胀系数完全匹配，在车间温度变化较大的工况下，

　　不会因为不同材质的热胀冷缩量差异导致连接节点出现应力集中，长期使用也不会出现紧固件松动、支架变形的问题。在实际选型使用时，需要注意根据框架的负载情况确定支架的使用数量，在高负载的节点位置，可以搭配内置角槽连接件共同使用，进一步提升节点的抗扭能力，在常规的防护栏、工作台框架中，单节点使用一个该款支架即可满足强度要求，不需要额外增加补强构件。
