SK8垂直杆安装支架紧固构件

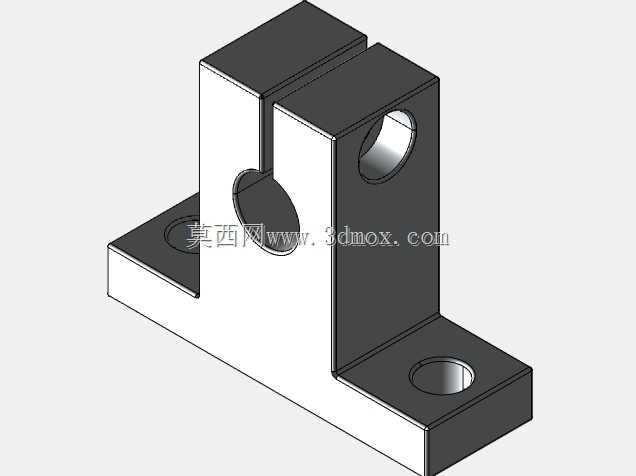

　　这款垂直杆支架紧固构件，主要适配直径8mm的光轴类杆件安装需求，在自动化生产线的导向机构、小型检测设备的传感元件安装支架、3D打印设备的轴系固定、桌面级工装夹具的杆件定位场景中都有广泛应用。从结构设计来看，构件采用分体式夹抱紧结构，主体立板部分开设半圆弧卡槽，配合侧方的锁紧孔位，穿入紧固件后可实现对8mm直径杆件的无间隙抱紧，避免杆件在受径向载荷时出现窜动、偏转问题，相比传统的顶丝固定方式，这种环抱式夹紧的接触面积更大，杆件受力更均匀，不会出现顶丝压伤杆件表面、长期使用后松动移位的问题。底部采用双侧带安装孔的法兰式安装底座，两个安装沉孔对称分布在立板两侧，安装时可通过螺栓将整个构件固定在设备安装面、铝型材框架或者工装台面上，

　　底座与立板采用一体化结构设计，不存在拼接装配的间隙，整体刚性更强，能承受一定的侧向弯矩，适配杆件上挂载小型功能元件时的载荷需求。设计过程中充分考虑了安装边界的适配性，立板的开槽宽度预留了足够的锁紧变形量，当紧固件锁紧时，立板的开槽处可产生微小弹性形变，牢牢抱紧穿入的杆件，同时不会因为锁紧力过大导致立板出现塑性变形。侧方的横向通孔既可以作为锁紧螺栓的穿装孔，也可根据实际使用需求穿入定位销，实现杆件的轴向位置固定，满足不同安装场景的定位需求。整体外形轮廓规整，没有多余的冗余结构，安装时不会和周边的其他构件产生干涉，底座的沉孔设计可让螺栓头部完全沉入孔内，保证安装面的平整性，不会出现螺栓凸起刮擦周边部件的问题。在实际选型使用时，

　　需要注意安装面的平面度误差控制在合理范围内，避免底座安装时出现翘曲，导致立板的卡槽同轴度出现偏差，影响杆件的安装精度；锁紧螺栓的拧紧力矩需要控制在合理区间，既要保证足够的抱紧力防止杆件滑动，也要避免力矩过大导致立板开裂变形。这类支架构件在小型自动化设备的轴系搭建中十分常用，相比定制化的安装座，这种标准化的紧固构件安装效率更高，互换性更强，后期维护更换时不需要重新加工适配，可直接替换同规格的产品，大幅降低设备的装配和维护成本。
