直径8mm立杆用SK8型支撑紧固结构件

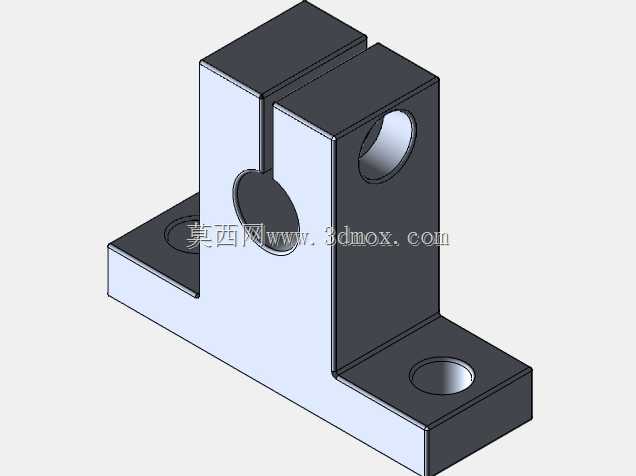

　　在自动化生产线的物料导向架、检测设备的传感器安装立杆、小型输送线的挡料杆固定场景中，这类适配8mm直径圆杆的支撑紧固结构件是十分常用的连接部件。不同于常规的顶丝式光轴固定座，这款SK8结构的支撑件采用了分体式夹紧开槽设计，安装时不需要从杆的端部穿入，可直接在光轴的任意轴向位置完成卡装锁紧，对于已经完成初步拼装的设备机架来说，能大幅减少现场调整时的拆装工作量。从结构设计来看，底座采用L型折弯式的安装基面，两个安装孔分别布置在底部两个向外延伸的翼板上，安装孔的沉台深度经过匹配计算，可容纳标准内六角圆柱头螺钉的头部，保证安装完成后螺钉头不突出基面，不会与其他相邻部件产生干涉。支撑主体的夹持孔为标准8mm直径圆孔，侧面开有贯通的夹紧槽，

　　槽的宽度控制在1.5mm，既保证锁紧时夹持臂能产生足够的弹性变形抱紧光轴，又不会因为槽宽过大导致夹持孔圆度超差，影响光轴的固定同轴度。夹持孔侧面预留的锁紧螺纹孔，可配合标准内六角紧定螺钉完成锁紧，锁紧后光轴的轴向承载力可满足常规小型工装的挂载需求，不会出现受力下滑的问题。在安装边界上，底座的两个安装孔中心距与常见的20系列铝型材槽间距匹配，可直接固定在工业铝型材搭建的机架上，不需要额外加工转接板；支撑主体的总高度控制在合理范围，既保证足够的夹持高度避免光轴锁紧后出现晃动，又不会因为整体高度过高导致安装后占用过多的设备上部空间。实际使用中，这类支撑件不仅可以固定垂直布置的立杆，也可以横向安装用来固定水平布置的导向杆、挡条，在小型非标设备的结构搭建中，能减少定制加工件的数量，缩短设备的装配调试周期。设计时特意将夹持部位的棱边做了R0.5的倒角处理，既避免安装时划伤操作人员，也能减少光轴穿入时对杆体表面镀层的刮擦，保证杆件外观的完整性。
