SK12型立式光轴安装固定支撑座

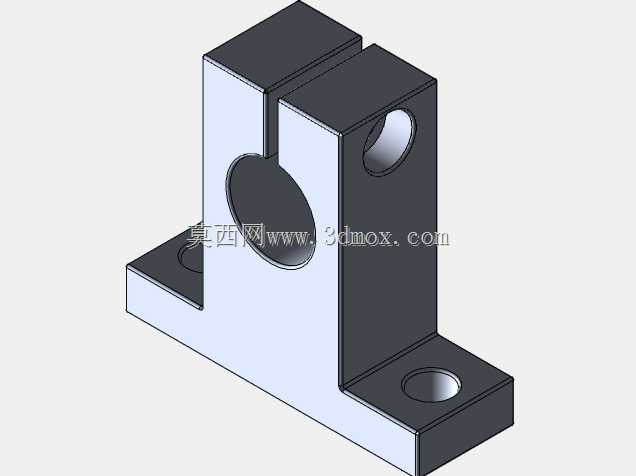

　　这款支撑紧固件主要面向直径12mm的圆柱光杆类零件做安装固定，在各类非标自动化生产线、小型检测设备、工装夹具台架上应用十分广泛，常见于导向轴、导杆、感应开关安装杆的工位固定场景，能为穿装的杆件提供稳定的径向支撑与轴向限位，避免杆件受载后出现晃动、偏移甚至变形的问题。从结构设计来看，主体采用立式L型构型，底部带两个对称分布的安装耳板，每个耳板上预制了沉头安装孔，安装时可直接通过内六角螺栓将支座固定在设备台面、铝型材框架或者工装基板上，沉孔设计能让螺栓头完全埋入板件内，不会出现凸起干涉周边零件的情况，两个安装孔的孔距经过标准化匹配，能适配市面常见的20、30系列铝型材的安装槽间距，不需要额外做转接板就能完成装配。

　　支座的主体夹持部分采用开口剖分式设计，中间的夹持孔为正圆形，和12mm光轴的外径做了公差匹配，侧面预制了螺纹锁紧孔，装配时先将光轴穿入夹持孔调整到需要的高度和轴向位置，再拧紧锁紧孔内的紧定螺钉，就能靠开口处的弹性变形抱紧光轴，这种设计相比一体式支座调整更灵活，不需要从光轴端部穿装，能在光轴的任意位置完成固定，后期调整杆件位置时也不需要拆卸周边关联零件，维护调整效率更高。设计时特意将夹持段的高度做了加高处理，相比矮款支座能提供更长的抱紧接触面积，即使光杆上挂载了小型传感器、挡块这类负载，也能保证足够的夹持力，不会出现负载下滑、偏转的问题。安装边界方面，支座底部的安装面做了平面度公差要求，和安装基板贴合时不会出现翘曲，

　　锁紧后支座的垂直度能得到保证，穿装的光轴和安装基准面的垂直偏差可以控制在很小的范围内，能满足多数对导向精度有基础要求的工位使用。整体结构没有多余的冗余设计，所有棱角都做了小倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升零件的长期使用强度，在频繁调整锁紧的工况下也不容易出现开口处断裂的问题。
