SK10型10mm直径立杆支撑紧固夹具

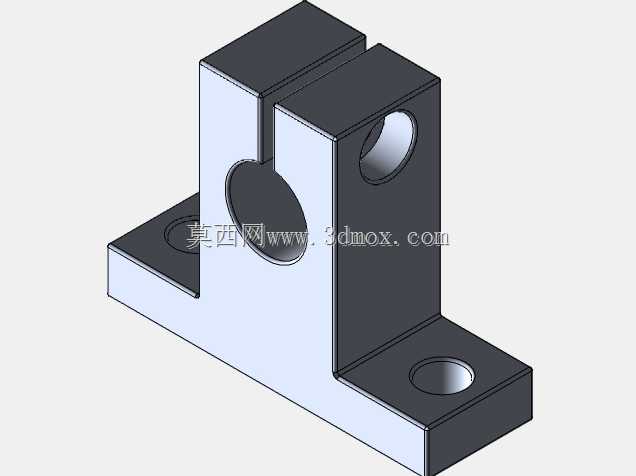

　　在各类非标自动化设备、小型实验台架、桌面级工装治具的搭建过程中，直径10mm的光轴立杆是十分常见的导向、支撑构件，这类构件的固定往往需要兼顾安装便捷性、夹持稳定性与位置调整的灵活性，这款SK10立杆支撑紧固件正是针对这类应用场景设计的专用夹持构件。从结构设计来看，该紧固件采用分体式夹持开口结构，主体为L型安装基座，两个竖直立板之间预留适配10mm杆径的夹持槽，槽体一侧加工有圆形夹持孔位，通过立板上的锁紧孔可穿入锁紧螺钉，收紧两个立板的间距即可抱紧穿入槽内的立杆，无需在立杆上加工额外的定位槽或螺纹孔，就能实现立杆任意高度的位置固定，调整时只需松开锁紧螺钉即可滑动立杆调整伸出长度，适配不同的支撑高度需求。安装边界方面，

　　基座底部为两个带沉头安装孔的固定翼板，沉头孔可适配常规内六角沉头螺钉，将整个紧固件固定在设备台面、型材框架或安装基板上，两个安装孔的间距经过标准化设计，可直接适配常见的铝型材安装槽距，无需额外加工转接板即可完成固定，大幅降低现场安装的加工工作量。从实际使用场景来看，这类支撑紧固件常被用于光电传感器安装支架、小型物料导向杆固定、桌面工装的定位立杆支撑、3D打印设备的辅助构件安装等场景，相比传统的一体式轴支座，这种开口式夹持结构在安装时不需要从立杆端部穿入，可在立杆的任意位置完成装夹，尤其适合已经装配好的杆系结构的后期改造与构件加装，避免了拆卸立杆重新穿装支座的繁琐工序。设计过程中，夹持槽的开口宽度经过反复校核，

　　既保证锁紧时立板有足够的弹性变形量提供足够的抱紧力，避免立杆受载后出现滑移偏转，又控制了锁紧螺钉的所需锁紧力矩，使用常规内六角扳手即可完成锁紧操作，不需要额外的加力工具。基座的竖直立板高度经过优化，在保证足够夹持接触面积的前提下尽可能压缩整体高度，减少对周边安装空间的占用，底部固定翼板的厚度也经过强度校核，在承受立杆侧向载荷时不会出现翼板变形导致的固定失效问题，夹持孔与立杆的配合间隙控制在合理范围内，既保证立杆可以顺畅穿入调整，又避免间隙过大导致锁紧后立杆出现偏斜，影响支撑精度。
