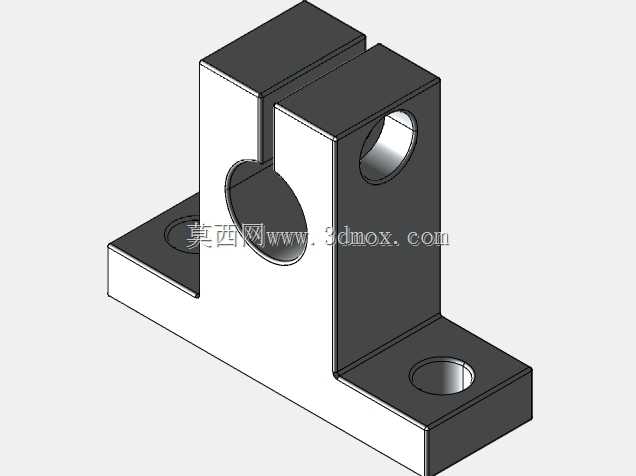

SK10垂直杆支撑紧固夹具结构设计

　　这款垂直杆支撑紧固夹具，核心适配直径10mm的光轴类杆件安装固定需求，在小型自动化设备、桌面级实验工装、3D打印机外围辅件、电子检测治具这类需要搭建杆件支撑框架的场景中十分常用，很多跨境渠道流通的小型工业辅件里，这类结构件是杆件框架搭建的基础连接单元。从结构设计逻辑来看，整体采用分体式夹抱紧合思路，主体为L型折弯式基座结构，底部两个带沉孔的安装耳分别向两侧延伸，安装孔位做了沉头处理，能够让内六角螺栓安装后头部完全没入安装面，不会出现凸起干涉支撑平面的问题，基座的垂直立板部分做了开口式夹槽设计，夹槽的半圆内孔与待固定的10mm杆径完全匹配，当夹槽侧面的锁紧螺栓拧紧时，开口槽会产生微量弹性形变，牢牢抱紧穿入槽内的光杆，

　　既可以实现杆件沿轴向的位置无级调整，锁紧后也能保证足够的夹持力，避免杆件受载后出现滑移偏转。夹槽上方还预留了一个横向贯通的光孔，这个孔位可以用来穿装定位销或者辅助锁紧螺钉，当需要固定垂直交叉的杆件、或者需要额外增加防转限位时，不需要额外加装转接件就能实现功能扩展，减少了框架搭建时的零件种类。从安装边界来看，底部两个安装孔的中心距适配常规20系列铝型材的槽距，既可以直接安装在铝型材的端面上，也可以固定在亚克力板、冷轧钢板这类平板安装面上，整体的垂直高度控制在紧凑范围内，不会过多占用杆件的有效安装行程，夹槽的开口宽度预留了足够的形变余量，即使杆径存在±0.1mm的制造公差，也能顺利装入并实现可靠抱紧。这类支撑件在实际使用中，

　　往往承担着杆件的径向承载与位置固定作用，比如用来固定传感器安装杆、导料杆、小型气嘴支架这类需要灵活调整高度与角度的辅件，相比一体式的固定孔座，开口式的夹装结构不需要从杆件端部穿装，在已经搭建好的框架上可以随时加装、调整位置，维护调整的效率更高，结构本身没有多余的复杂曲面，加工时可以采用整块铝型材铣削成型，也可以用锌合金压铸实现批量生产，夹持面的粗糙度不需要过高要求，只要保证形位公差满足夹合时的贴合度，就能达到预期的锁紧效果，不会出现局部应力集中导致夹裂或者夹持力不足的问题。
