公制主轴电机安装板夹具结构设计

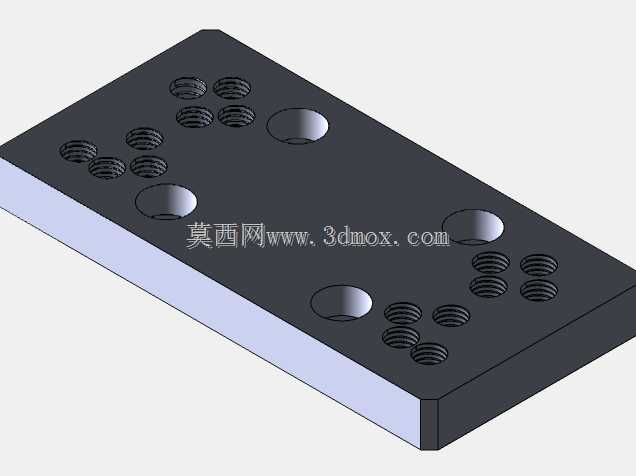

　　这款安装板夹具主要面向非标自动化设备、小型数控加工单元的主轴电机装配场景，解决不同规格公制主轴电机安装基准不统一、装配对位耗时的问题。在实际产线搭建过程中，主轴电机作为动力输出核心部件，其安装刚性直接影响加工精度与运行稳定性，常规安装方式往往需要现场配打孔位，不仅装配效率低，还容易出现孔位偏差导致电机轴与传动部件同轴度超差的问题。该夹具采用一体化板式结构设计，整体为矩形金属基材加工而成，板面布局多组不同规格的螺纹安装孔与定位沉孔，可适配市面上绝大多数公制尺寸的主轴电机安装需求，无需额外制作过渡连接板，减少装配层级带来的刚性损耗。设计阶段优先考虑安装边界的兼容性，板面预留的大尺寸沉孔用于夹具自身与设备机架的固定连接，

　　孔位排布兼顾了常见铝型材机架、钢板工作台的安装孔距标准，可直接通过螺栓完成固定，不需要现场二次加工。针对电机安装位的孔组，采用对称式排布逻辑，不同孔距的螺纹孔分别对应不同功率等级的主轴电机安装脚位，安装时只需将电机脚位对准对应孔组拧入螺栓即可完成固定，大幅缩短装配对位时间。夹具的厚度经过刚性校核，在满足电机运行时抗振需求的前提下控制整体重量，避免过度增加机架负载。板面的孔位边缘均做了倒角处理，既可以去除加工毛刺防止安装时划伤操作人员，也能引导螺栓顺利拧入，提升装配顺畅度。在实际使用中，该夹具可同时兼容卧式、立式两种电机安装姿态，孔组的对称设计让电机可以根据走线需求调整安装方向，适配不同设备的布局要求。不同于定制化的专用夹具，

　　这款通用型安装板不需要针对单一型号电机单独开模加工，标准化的孔位布局覆盖了常用公制主轴电机的安装尺寸，既可以用于新设备的组装环节，也能作为旧设备改造时的电机安装转接件，解决老旧设备安装孔位与新电机不匹配的问题。夹具的平面加工精度满足安装基准面要求，安装后电机轴的径向跳动偏差可控制在设备装配允许的公差范围内，不需要额外增加调整垫片来补偿平面度误差。
