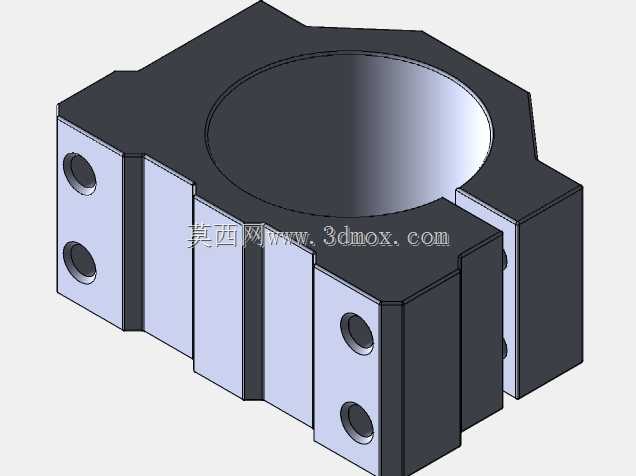

52mm直径主轴电机安装固定夹结构

　　这款固定夹主要面向小型数控加工设备、桌面级雕刻机、DIY改装主轴的安装场景，用来实现直径52mm规格主轴电机与设备机架的刚性连接，在实际加工工况中承担主轴定位、抵消切削反作用力的作用，避免主轴工作过程中出现径向窜动、轴向移位的问题，保障加工过程的刀具轨迹精度。从结构设计来看，整体采用分体抱紧式结构，主体为一体式夹座搭配两侧锁紧压块，中间开设直径52mm的圆形通孔作为主轴安装位，通孔与主轴外圆采用小间隙配合，安装时通过两侧压块上的锁紧螺栓施加预紧力，让夹座内孔产生微变形均匀抱紧主轴外壁，相比单侧顶丝固定的方式，抱紧接触面积更大，夹紧力分布更均匀，不会因为局部应力过大损伤主轴外壳，同时长期工作也不容易出现夹紧力衰减松动的问题。

　　夹座的安装面做了平整加工处理，两侧预留的安装孔位可以直接适配常规工业铝型材的槽距，不需要额外做转接板就能直接固定在设备的龙门或者移动滑台上，安装边界紧凑，不会占用过多的Z轴安装空间，对于行程有限的桌面设备来说，能尽可能保留主轴的有效加工行程。设计过程中充分考虑了加工与装配的工艺性，夹座主体的棱角处做了合理的倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少应力集中，提升夹座长期受交变载荷的结构强度；两侧压块与主体之间预留了均匀的锁紧间隙，当螺栓锁紧时，间隙收缩量刚好可以满足主轴的夹紧需求，不会出现间隙过小夹不紧、间隙过大导致内孔失圆抱紧力不足的问题。在实际选型使用时，需要注意匹配主轴的实际外径公差，

　　安装时要对称逐步拧紧两侧的锁紧螺栓，避免单侧受力导致主轴轴线与安装面垂直度超差，影响最终的加工垂直度精度；夹座的结构刚性经过校核，能够适配常规1.5kW及以下功率主轴的切削载荷，满足木材、塑料、软金属等材质的轻载加工需求，不管是设备原厂配套还是后期改装升级，都能快速完成安装调试，不需要对原有设备结构做大幅度改动。
