4590规格工业铝挤压型材结构设计

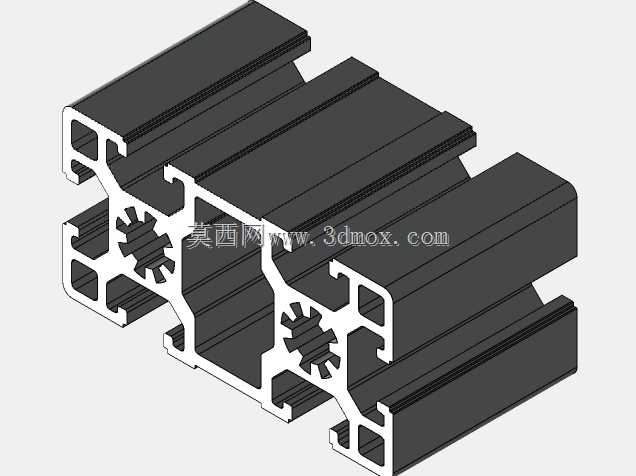

　　这款4590规格的铝挤压型材，是工业自动化机架搭建场景中应用频次极高的承重类基材，常被用于输送线侧梁、设备工作台主框架、防护围栏立柱横梁、检测设备安装基座等对结构刚性有明确要求的工位。从截面设计来看，型材采用多腔室中空结构，在控制整体重量的前提下最大化提升截面惯性矩，相比同重量的实心方钢，其单位长度抗弯表现更适配长跨度无支撑的框架布局，能有效降低机架整体自重，减少底部脚轮或调平地脚的负载压力。型材两侧预留的标准T型槽道，是整个构件的核心功能设计，槽道尺寸完全适配工业通用的T型螺栓、方螺母，安装时不需要对型材做二次钻孔攻丝，只需要将紧固件预置在槽道内滑动到指定位置即可锁紧固定，不管是后期调整安装位置，还是加装传感器、走线槽、防护面板、

　　拖链支架等附属配件，都能实现无焊接快速装配，大幅缩短设备组装的现场施工周期。截面中部设计的花键式连接孔位，是专门为型材直角拼接、延长对接准备的结构，配合专用的内置连接件，不需要额外加装外置角码就能实现两根型材的高强度对接，拼接处外露面平整无凸起，不会影响后续外封板的安装贴合度。从安装边界来看，这款型材截面公称尺寸为45mm×90mm，槽道中心距严格遵循工业铝型材通用模数，和同系列的4040、4545、9090等规格型材可以实现配件通用互换，不需要单独采购特殊规格的紧固件。在实际选型应用中，这类型材单米承重可满足多数中小型自动化设备的负载要求，表面阳极氧化处理后的膜层厚度适配车间多油污、多粉尘的生产环境，

　　长期使用不会出现表层锈蚀掉屑的问题，也不需要额外做表面喷漆处理。设计这类型材截面时，需要重点平衡壁厚与挤压成型的工艺可行性，过薄的腔室壁会导致挤压成型时出现变形、尺寸超差，过厚则会无端增加材料成本，这款型材的壁厚取值刚好兼顾了结构强度与挤压工艺良率，槽道边缘的圆角设计既可以避免安装时划伤操作人员，也能减少紧固件滑动时的卡顿问题，中空腔室还可以作为设备气路、电路的内置走线通道，让整台设备的布线更规整，避免线缆外露被生产物料剐蹭破损。
