欧规圆角手机充电器三维结构设计

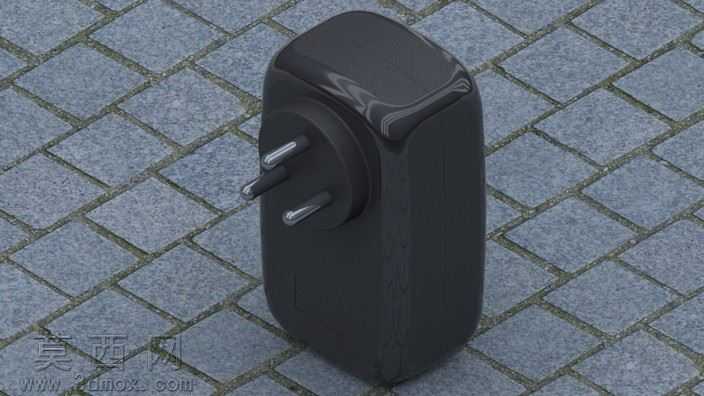

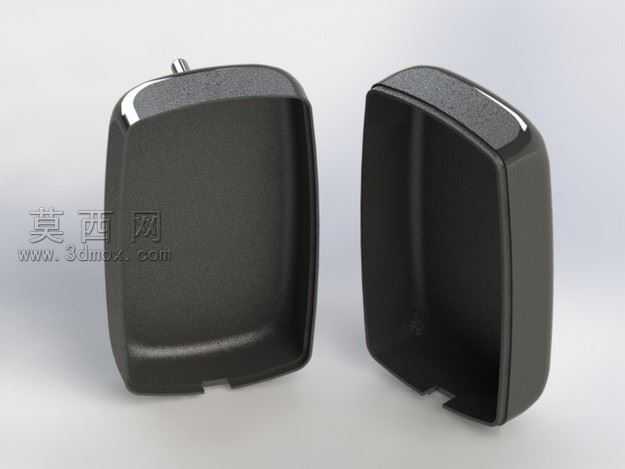

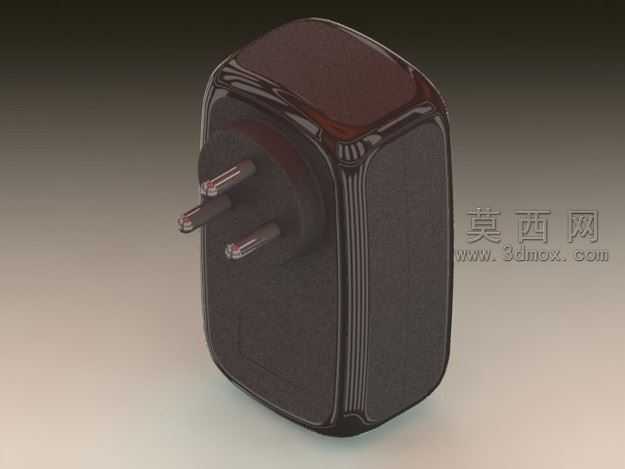

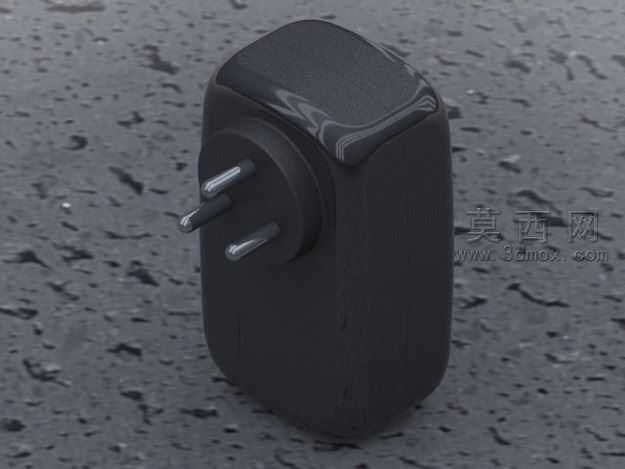

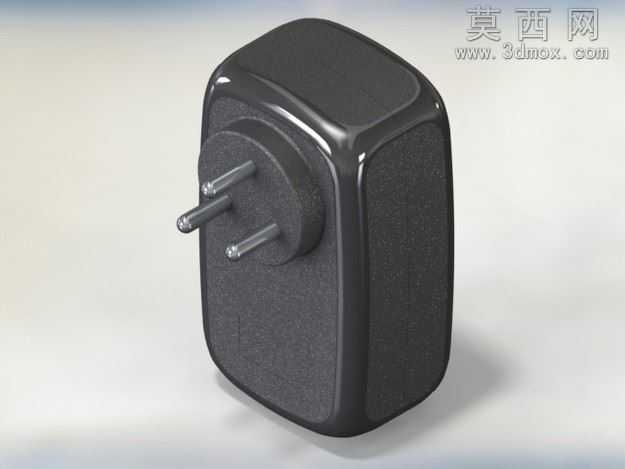

本款充电器三维模型采用主流三维建模软件完成全参数化结构搭建，整体造型以圆润弧面为核心设计语言，外壳主体采用近似长方体的基础形态，所有棱边均做了大圆角过渡处理，既规避了尖锐边角带来的磕碰风险，也让产品握持手感更加亲和，适配日常居家、差旅携带的使用场景。建模过程中首先完成外壳主体的曲面构建，通过扫掠、倒圆角等命令实现弧面的顺滑衔接，保证外壳壁厚均匀，符合注塑生产的工艺要求，避免出现壁厚不均导致的缩水、变形等生产问题。插脚部分采用欧规三圆柱插脚布局，建模时严格参照对应安规标准设定插脚的间距、伸出长度与直径参数，插脚与外壳衔接处做了圆形凸台结构，既可以强化插脚的固定强度，也能在插拔过程中起到导向定位作用，避免插脚受力弯折。材质渲染阶段，外壳主体采用磨砂哑光黑塑料材质，通过调整材质的粗糙度、漫反射参数还原类肤磨砂的质感，既不易残留指纹污渍，也能提升日常使用的防滑性能；插脚部分采用金属材质，调整金属的反射率、高光参数还原镀锌铜插脚的金属光泽，同时在插脚与外壳衔接处做了细微的接缝处理，还原真实产品的装配间隙，提升模型的真实感。结构设计上充分考虑内部元器件的排布空间，外壳内部预留了足够的腔体用于放置整流电路、变压器、滤波电容等元器件，同时在外壳内壁设计了卡扣定位结构，无需额外螺丝即可实现上下壳的紧密扣合，简化装配流程降低生产成本。整体模型结构严谨，曲面过渡顺滑无破面，各部件的装配关系清晰合理，既可以作为数码产品外观设计的参考案例，也可用于结构设计的教学演示，还能适配后续的开模生产验证需求，完整还原了消费类数码电源配件的设计逻辑与工艺考量。
