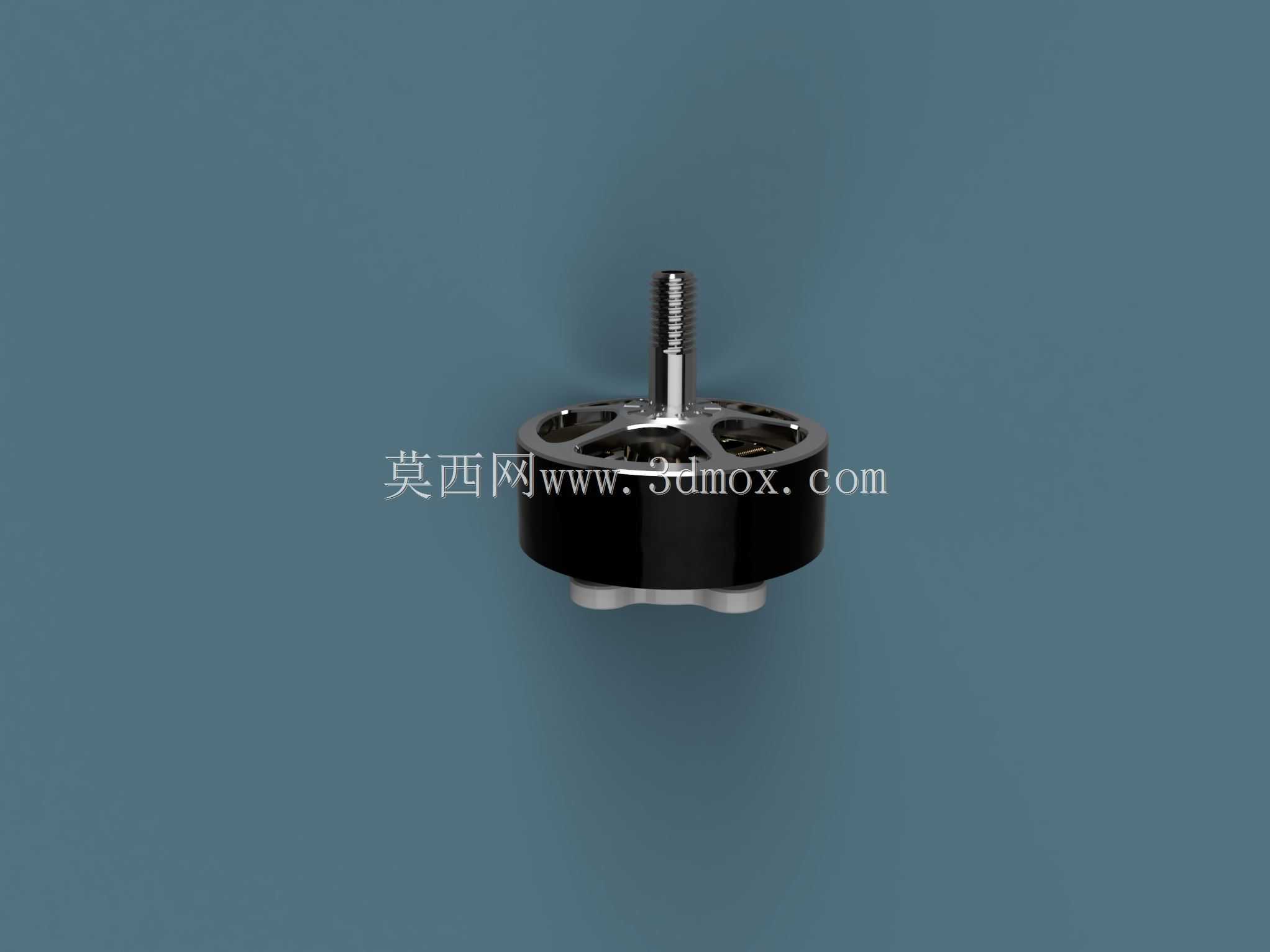

FPV穿越机用2806.5外转子无刷电机

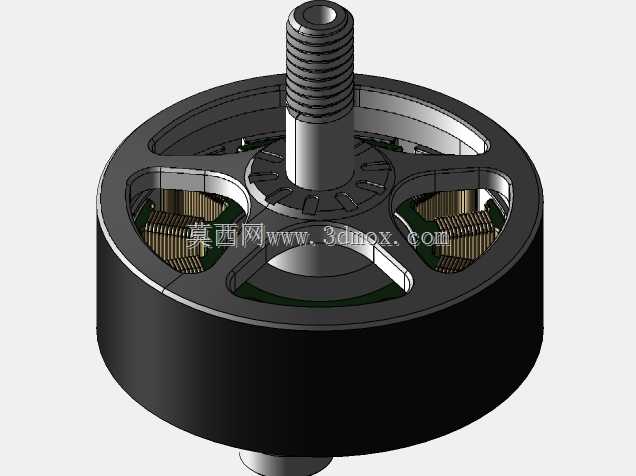

　　这款外转子无刷动力部件，主要面向FPV穿越机、小型多旋翼航拍无人机的动力系统配套场景，在实际装机应用中，可适配5-6寸螺旋桨，为整机提供充足的起飞拉力与机动响应动力，满足花飞、竞速、长距离巡航等不同飞行场景的动力输出需求。从结构设计来看，模型完整还原了钟形外转子壳体与定子组件的拆分结构，转子部分集成了永磁体安装位、顶部桨座螺纹轴，螺纹轴采用标准M5规格，可直接适配市面上绝大多数主流穿越机桨叶的安装孔位，无需额外加工转接件；转子外壳做了镂空减重设计，在保证壳体结构强度、抵御飞行中异物撞击的前提下，尽可能降低转子自身转动惯量，提升电机的油门响应速度，让飞手的操控指令可以更快速地转化为动力输出变化。定子部分还原了铁芯绕线槽位、

　　底部安装基座的结构，基座上预留了4个标准M3安装孔，孔位间距符合19mm的行业通用安装标准，可直接固定在主流规格的无人机机臂末端，安装时只需注意机臂碳板厚度适配，保证螺丝锁附深度不超过3mm即可，避免螺丝过长顶伤定子内部绕组。设计过程中充分考虑了实际装机的干涉边界，转子外径控制在28mm区间，轴向总高度从安装基面到桨座顶端为6.5mm量级，装机后不会与机臂、桨夹、电调接线等周边部件产生运动干涉，转子与定子之间的配合间隙严格控制在0.2mm以内，既保证转动过程无扫膛风险，又能尽可能缩小气隙提升磁能利用率。模型拆分的独立结构，也方便结构设计从业者在做整机动力布局时，直接调用子装配体核对安装尺寸，模拟电机与桨叶、机臂、电调的位置关系，提前排查装配干涉问题，也可作为小型多旋翼动力系统选型阶段的尺寸参考依据，帮助设计人员快速完成动力段的布局匹配，减少反复核对实物尺寸的工作量。
