25.5规格AIO飞控板集成结构设计

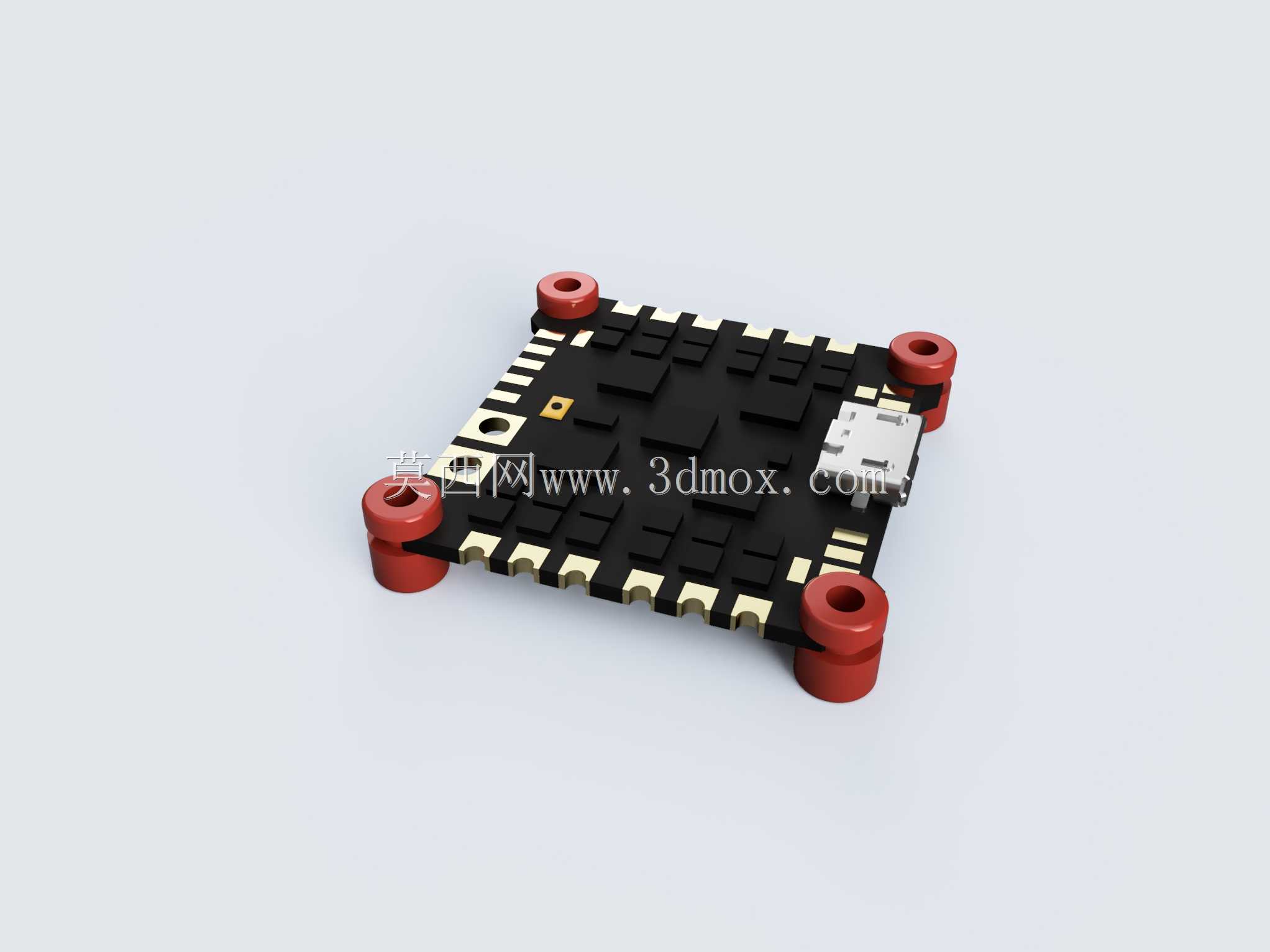

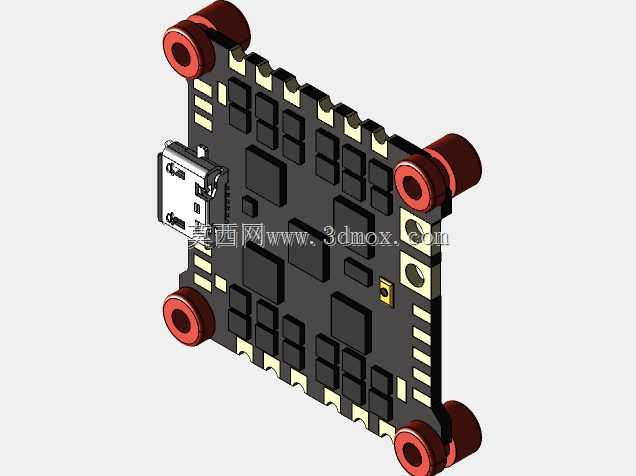

　　这款集成式飞行控制板采用25.5x25.5mm的正方形安装边界设计，是针对小型穿越机、微型四旋翼飞行器开发的核心控制部件，在航模研发、小型无人机试制领域有着广泛的适配场景。从结构设计层面来看，整块板件采用一体化集成思路，将主控芯片、传感元件、Micro USB调试端口、电源连接焊盘全部整合在单块PCB基板上，省去了传统分体飞控需要额外连接分电板、电调的冗余布线空间，能够大幅压缩整机的堆叠高度，适配轴距100mm以下的微型穿越机、室内小四轴的紧凑安装需求。板体四个角预留了标准的M3安装孔位，孔位周边加装了红色橡胶减震柱，既可以通过铜柱直接固定在机架的飞控安装位，也能通过减震柱过滤飞行过程中电机传递的高频振动，避免板载陀螺仪、

　　加速度计的采样数据受振动干扰，保证飞行姿态解算的准确性。板载元件布局经过优化，核心主控芯片布置在板件几何中心位置，和板载IMU传感单元的位置重合，能够减少姿态计算时的位置补偿误差；USB调试端口布置在板件侧边，安装后不会被机架结构遮挡，方便现场调参时插拔数据线；四周的焊盘按照信号类型分区排布，电机信号焊盘、电源输入焊盘、外接设备焊盘分边设置，焊接时不容易出现信号串扰，也能减少布线交叉的问题。这类集成飞控的实际用途覆盖了从入门级室内航模玩家的整机搭建，到工业级微型巡检无人机的核心控制单元选型，紧凑的尺寸让它可以塞进狭小的机身内部，一体化的设计也减少了接插件松动带来的飞行故障风险。建模过程中完全还原了板上所有元件的实际高度、位置和外形，

　　包括贴片电容电阻的排布、USB接口的金属外壳细节、安装减震柱的凸台结构，不管是用于整机装配的干涉检查，还是用于产品宣传的渲染输出，都能直接匹配设计需求，不需要额外调整元件的位置参数。在安装边界的处理上，模型严格按照实际产品的尺寸标注制作，安装孔的中心距、板件的整体厚度、元件的最高突出高度都和实物保持一致，导入整机装配后可以直接验证飞控和图传、摄像头、电调等周边部件的堆叠间隙，避免实际装机时出现元件顶碰、安装孔位不对位的问题。
