高性能无刷直流动力电机三维结构

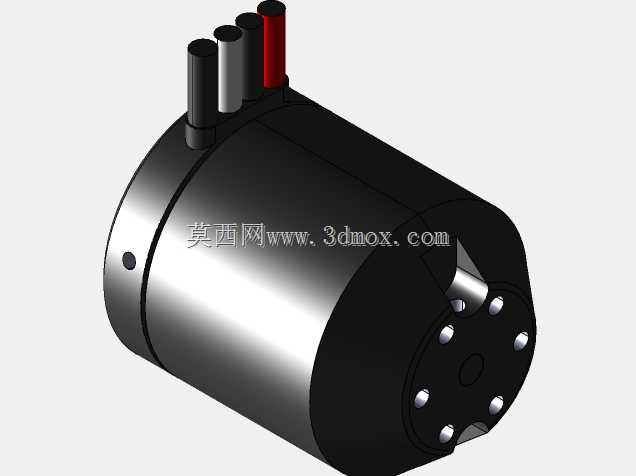

　　在FRC机器人竞赛、小型移动作业平台、桌面级自动化执行机构的动力选型场景里，这类紧凑型无刷电机一直是结构工程师做动力匹配时的核心选项，很多初次做竞赛机器人底盘或者小型机械臂关节设计的工程师，容易忽略电机本体的安装边界与输出轴配合公差，导致后期装配出现同轴度偏差、运行振动超标的问题。从结构设计层面看，这款电机采用一体化圆柱壳体设计，外壳做了亮面金属质感的包覆处理，既可以兼顾运行时的散热需求，也能在紧凑安装空间里减少与周边结构件的干涉风险，壳体尾部预留的多组接线柱做了差异化的色彩标识，能够帮助装配人员快速区分动力线与信号线，避免接错线导致的驱动板烧毁问题。输出端采用法兰式安装结构，端面上均匀分布的多颗固定螺丝孔位，

　　能够直接与标准行星减速箱、轮组安装座做刚性连接，不需要额外设计转接法兰，能有效压缩动力总成的轴向安装尺寸，对于寸土寸金的竞赛机器人内部布局来说，这种集成化的安装设计能大幅降低结构件的加工复杂度。做三维建模的时候，需要重点关注电机本体的外径尺寸、尾部接线柱的突出高度，以及输出轴的伸出长度与轴径公差，很多新手在做整机装配仿真时，容易漏掉接线柱的突出部分，导致后期布线时线束与周边结构件产生挤压磨损，甚至出现绝缘层破损短路的风险。从动力输出特性来看，这类电机适配低压直流供电场景，能够在紧凑体积下输出足够的扭矩与转速，匹配小型移动平台的行走驱动、机械臂的关节回转、输送机构的辊筒驱动都十分合适，

　　设计安装结构时要注意在电机壳体周边预留足够的散热间隙，不要完全包裹在密闭的结构腔体内，避免长时间高负载运行时出现过热退磁的问题。另外，电机端面上的定位小孔是做同轴度校准的基准，加工配套安装座时要对应做定位销孔，通过定位销来保证电机输出轴与负载的同轴度，减少运行时的径向跳动，延长轴承与输出轴的使用寿命，不要单纯依靠螺丝锁附来定位，否则长期正反转切换的冲击下很容易出现位置偏移，影响传动精度。
