重载固定式定向支撑脚轮结构设计

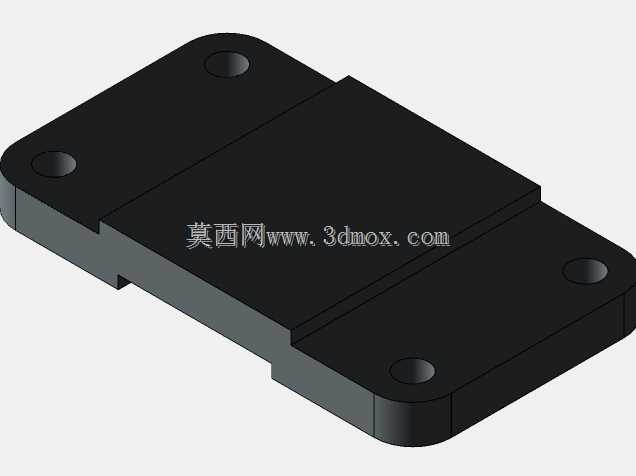

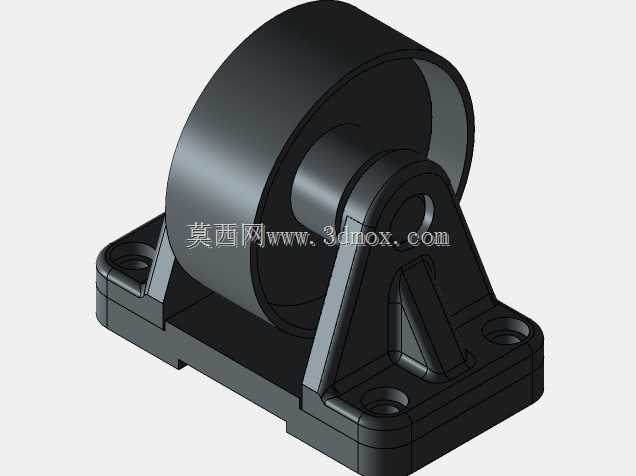

　　这款定向脚轮的结构设计，核心围绕工业场景下重载平稳移动的需求展开，区别于万向脚轮的转向功能，该款定向结构更适合需要直线行进轨迹的设备底部安装场景，常见于重型货架、固定式工装台架、短距离转运的焊接工装、生产线旁的物料周转台等设备的底部支撑，能够在保证承载能力的前提下，降低设备推移过程中的行进阻力，同时避免万向轮在重载下容易出现的转向卡滞、行进轨迹偏移问题。从结构设计逻辑来看，整体采用一体式安装底座加双侧支撑臂的结构，底座预留四个沉头安装孔，安装时可通过内六角螺栓直接固定在设备底部的安装面上，沉孔设计能够保证螺栓头部完全沉入底座平面，不会出现凸起剐蹭地面的问题，同时四个安装孔的对称布局，能够让承载的重力均匀分散到底座的整个支撑面，

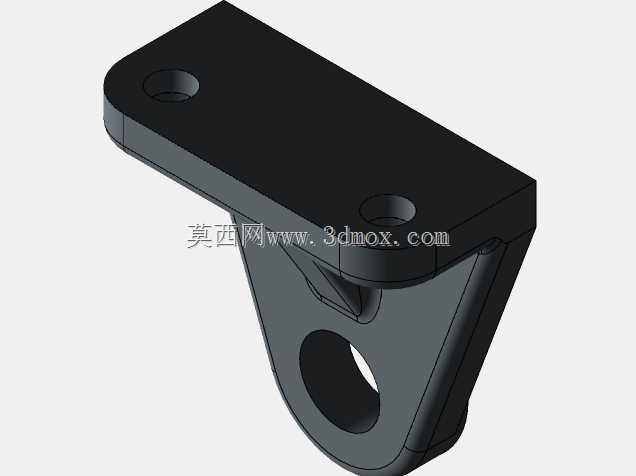

　　避免局部应力集中导致的支架变形。滚轮部分采用宽幅轮面设计，轮面与支架之间预留足够的转动间隙，轮体中心通过贯通式销轴与两侧支撑臂连接，销轴两端做限位固定，避免轮体在转动过程中出现轴向窜动，支撑臂与底座的连接位置做了三角加强筋结构，筋位从底座安装面一直延伸到支撑臂的销轴安装位，能够有效抵消重载下支撑臂向外张开的形变趋势，保证长时间承载使用下支架不会出现开裂变形。从安装边界来看，底座的安装孔位采用标准孔距设计，能够适配多数常规工业设备的底部安装预留位，整体安装高度控制在合理范围内，不会过度抬升设备的整体重心，保证设备移动和静止状态下的稳定性，轮体的转动接触面做了圆弧过渡处理，在经过地面微小焊缝、车间地面的细小凸起时，

　　能够平稳通过不会出现明显的卡顿，同时宽轮面的设计能够降低轮体对地面的压强，减少对环氧地坪、车间水泥地面的压痕损伤。在实际选型适配时，这类定向脚轮通常会和同规格的万向脚轮搭配使用，一般在设备的行进方向后侧安装两个定向轮，前侧安装两个带刹车的万向轮，既能够保证设备推移时的直线行进稳定性，又能在需要转向时通过前侧万向轮灵活调整方向，相比全万向轮的配置，这种搭配方式在重载推移时更容易控制行进方向，不会出现轮组互相干涉导致的推移费力问题。设计过程中对轮体与支架的间隙做了反复校核，既保证轮体转动时不会和支架产生摩擦剐蹭，又不会因为间隙过大导致杂物卷入轮轴位置，影响转动顺畅度，支架的所有棱角位置都做了倒角处理，避免安装和维护过程中尖锐边角划伤操作人员。
