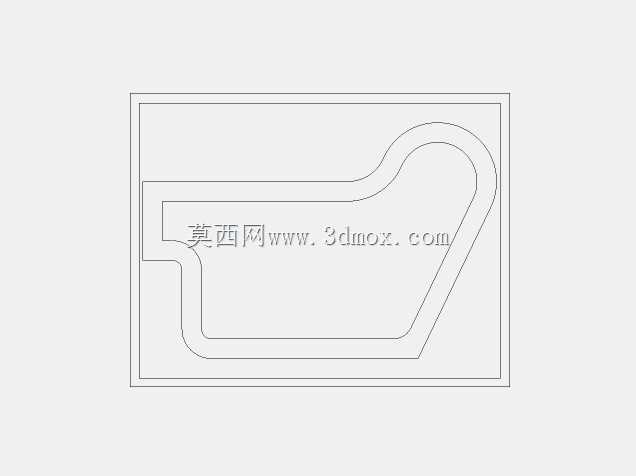

异形轮廓护边结构二维工程设计图

　　该结构件为通讯终端配套的异形护边构件，主要应用于手持通讯设备的侧边防护场景，在设备跌落、侧边受挤压碰撞时承担缓冲吸能、分散冲击力的作用，避免设备内部主板、屏幕模组受外力冲击出现损坏。从结构设计逻辑来看，整体采用等壁厚的双层轮廓走线，内层轮廓完全贴合手持通讯设备侧边的曲面造型，从直边段平滑过渡到顶部圆弧收边，在侧边按键位置预留了对应的内凹让位缺口，装配时可直接卡接在设备中框外侧，不需要额外设置复杂的连接卡扣，装配效率适配通讯产品流水线的快装需求。外层轮廓比内层轮廓均匀偏移固定壁厚，转角位置全部采用圆角过渡，不存在尖锐棱角，既避免用户握持时出现硌手问题，也能在跌落接触地面时通过圆弧面分散接触应力，降低应力集中导致的构件开裂风险。

　　从安装边界来看，整体轮廓的长宽尺寸完全匹配对应6英寸级别手持通讯终端的侧边尺寸，直边段的直线度公差控制在0.1mm以内，圆弧段的曲率与设备中框曲面曲率偏差不超过0.05mm，保证装配后护边与设备中框之间无明显缝隙，不会出现积灰、进水的隐患。壁厚设计兼顾防护性能与整机重量控制，采用常规硬质塑胶材质时，壁厚设置为1.2mm，既可以承受1.2米高度自由跌落的侧边冲击，也不会额外增加过多整机重量，符合手持通讯产品的轻量化设计要求。在细节处理上，轮廓走线的所有转角位置都做了等R处理，不存在曲率突变的位置，在后续开模生产时可以避免塑胶熔体填充时出现滞流、缺胶的问题，也能减少模具对应位置的应力集中，提升模具使用寿命。

　　让位缺口的位置尺寸完全匹配设备侧键的突出高度，缺口边缘同样做了小圆角过渡，按压侧键时不会出现卡滞问题，按键行程不受护边结构影响。该二维轮廓图可直接导入三维建模软件生成对应的实体护边模型，也可直接用于线切割打样、激光切割样板制作，在产品前期手板验证阶段可以快速加工出样件，完成装配验证、跌落测试等前期验证工作，缩短产品开发周期。
