参数化异形双孔连接安装支座结构设计

项目分类:通用五金配件 发布时间:2022-06-28 ID:668950
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计
  • 参数化异形双孔连接安装支座结构设计

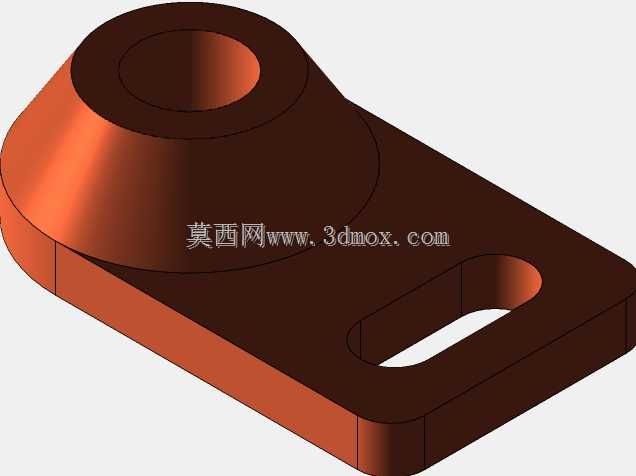

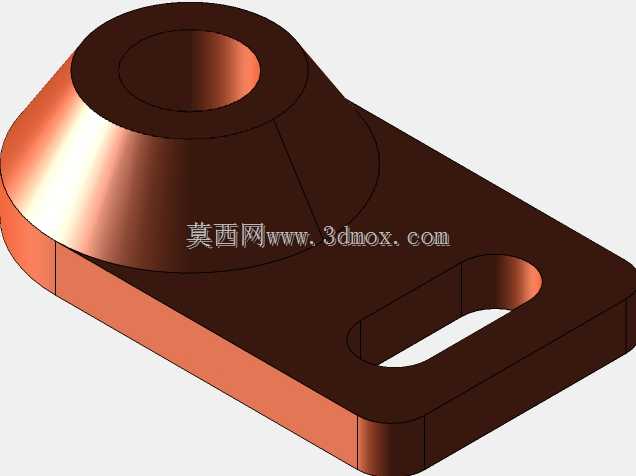

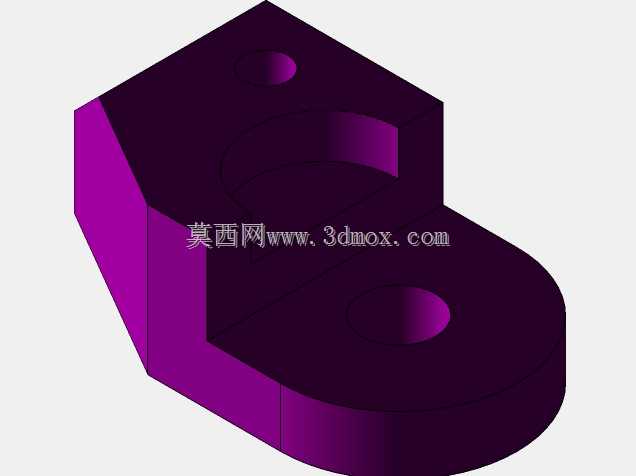

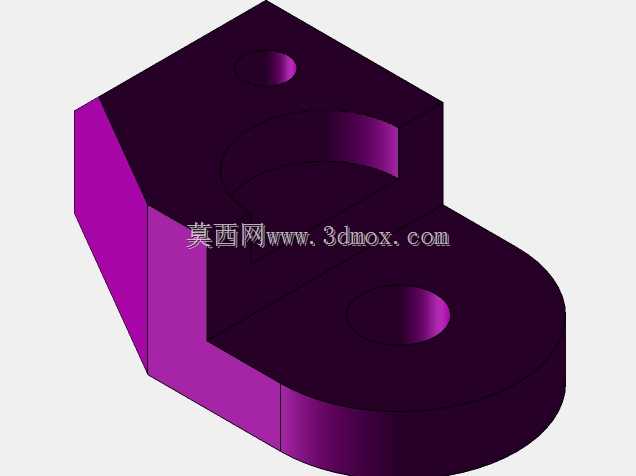

  这款异形双孔连接支座的设计,最初是面向小型自动化设备侧装工位的安装需求落地的,在非标自动化生产线的传感器安装支架、小型气动元件固定座、线束导向支撑等场景中,这类非对称结构的安装件往往能解决标准型材配件无法适配的空间受限问题。不同于常规对称式的安装座结构,该零件采用直边段与圆弧段结合的非对称轮廓,直边侧可贴合设备型材的直角安装面做定位基准,圆弧侧则可避让周边运动部件的运行轨迹,避免设备运行过程中出现结构干涉。从功能特性来看,零件上设置的两个沉孔分别承担不同的安装作用,靠近直边侧的小孔用于穿装M4规格的内六角螺丝,实现支座与设备主体框架的锁紧固定,孔位周边做了局部加厚处理,可承受不低于800N的静态拉拔载荷,

  满足小型功能件的安装承重需求;靠近圆弧端的大尺寸沉孔则用于穿装待固定的功能件轴杆或者外接支架,孔内壁的同轴度公差控制在0.02mm范围内,可保证外接部件安装后不会出现偏摆晃动。设计过程中采用全参数化的建模逻辑,所有轮廓尺寸、孔位坐标、壁厚参数都做了变量关联,当实际安装场景的空间边界发生变化时,只需调整对应参数即可快速生成适配的新结构,无需重新绘制草图轮廓,大幅提升同类型安装件的设计迭代效率。从安装边界来看,零件的整体厚度控制在12mm,直边段的侧边做了0.5mm的倒角处理,既可以去除加工毛刺避免安装时划伤操作人员,也能在贴合型材安装面时起到导向作用,降低装配对位的难度;圆弧段的外轮廓半径与大孔的中心距做了等距偏移设计,

  保证圆弧侧壁的壁厚均匀,无论是采用机加工还是3D打印工艺制作,都不会出现壁厚不均导致的应力集中问题。在实际设备装配场景中,这类非对称支座往往用在设备框架的转角位置,常规的方形安装座会突出型材表面占用额外空间,而该结构的圆弧侧可顺着型材转角的弧度布置,在保证安装强度的前提下最大化压缩安装占用空间,尤其适合桌面型小型自动化设备、实验室检测仪器这类内部安装空间紧凑的设备使用。零件的底面做了全平面铣平处理,平面度公差控制在0.03mm以内,安装时可与型材表面完全贴合,不会出现安装间隙导致的固定松动问题,两个安装孔的孔位间距按照标准20系列铝型材的槽间距设置,可直接适配市面上主流的工业铝型材安装槽,无需额外做打孔改造。
